从EDI技术角度实现德州仪器TI直供业务EDI项目860报文处理

发表于 2019年12月31日作者知行软件

在如何读懂德州仪器TI直供业务EDI项目中的860报文？一文中，已经对860报文中的业务值做了详细介绍。本文会从EDI技术实现角度出发，依照860报文在EDI系统中的解析流程进行详细的介绍。

德州仪器TI EDI项目860报文

当直采客户的需求有变更，就需要用到订单变更。订单变更中包含买卖双方的信息，产品更新信息，以及原订单的订单信息。

报文转换过程

将用户Excel格式订单变更转换为TI要求的X12标准的860业务报文为例，转换过程主要分为如下3个步骤：

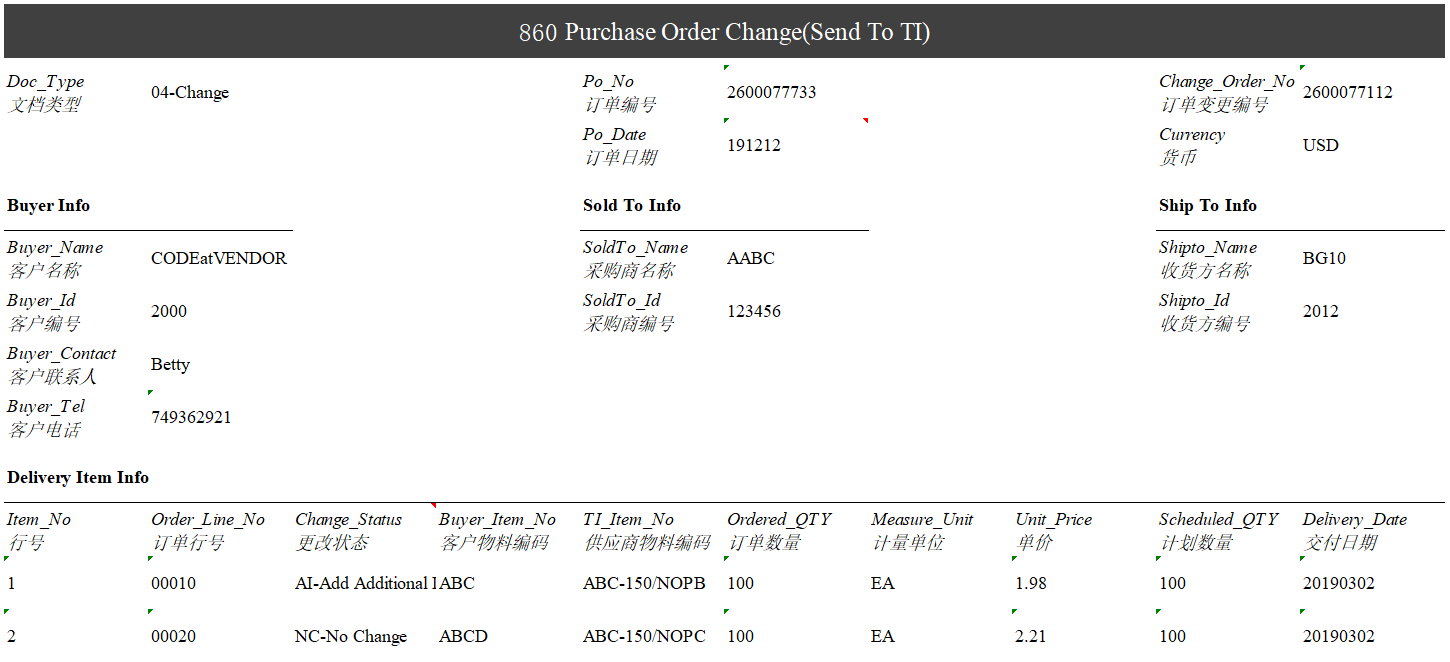

1.Excel格式订单变更

2.由Excel格式订单变更转化得到标准XML格式订单变更

<TransactionSet>
   <TX-00401-860 type="TransactionSet">
    <Meta />
<ST01>860 </ST01>
       <ST02>100461608 </ST02>
     </Meta>
     <BCH type="Segment">
       <BCH01>04 </BCH01>
       <BCH02>SA </BCH02>
       <BCH03>2600077733 </BCH03>
       <BCH04 xsi:nil="true"/>
       <BCH05>2600077112 </BCH05>
       <BCH06>191212 </BCH06>
       <BCH07 xsi:nil="true"/>
       <BCH08 xsi:nil="true"/>
       <BCH09 xsi:nil="true"/>
       <BCH10 xsi:nil="true"/>
       <BCH11/>
       <BCH12/>
       <BCH13>09 </BCH13>
     </BCH>
     <CUR type="Segment">
       <CUR01>BY </CUR01>
       <CUR02>USD </CUR02>
     </CUR>
     <PER type="Segment">
       <PER01>BD </PER01>
       <PER02>Betty </PER02>
       <PER03/>
       <PER04>749362921 </PER04>
       <PER05/>
       <PER06 xsi:nil="true"/>
       <PER07/>
       <PER08 xsi:nil="true"/>
       <PER09> </PER09>
     </PER>
     <N1Loop1 type="Loop">
       <N1 type="Segment">
         <N101>ST </N101>
         <N102>BG10 </N102>
         <N103>92 </N103>
         <N104>2012 </N104>
       </N1>
     </N1Loop1>
         <POCLoop1 type="Loop">
           <POC type="Segment">
             <POC01>00010 </POC01>
           <POC02>AI </POC02>
           <POC03>100 </POC03>
           <POC04> </POC04>
           <POC05 type="Composite">
             <POC0501>EA </POC0501>
           </POC05>
           <POC06>1.98 </POC06>
           <POC07/>
           <POC08>BP </POC08>
           <POC09>ABC </POC09>
           <POC10/>
           <POC11 xsi:nil="true"/>
           <POC12>VP </POC12>
           <POC13>ABC-150/NOPB </POC13>
           </POC>
           <SCHLoop1 type="Loop">
             <SCH type="Segment">
             <SCH01>100 </SCH01>
             <SCH02>EA </SCH02>
             <SCH03/>
             <SCH04 xsi:nil="true"/>
             <SCH05>002 </SCH05>
             <SCH06>010101 </SCH06>
           </SCH>
           </SCHLoop1>
         </POCLoop1>
         <POCLoop1 type="Loop">
           <POC type="Segment">
             <POC01>00020 </POC01>
           <POC02>NC </POC02>
           <POC03>100 </POC03>
           <POC04> </POC04>
           <POC05 type="Composite">
             <POC0501>EA </POC0501>
           </POC05>
           <POC06>2.21 </POC06>
           <POC07/>
           <POC08>BP </POC08>
           <POC09>ABCD </POC09>
           <POC10/>
           <POC11 xsi:nil="true"/>
           <POC12>VP </POC12>
           <POC13>ABC-150/NOPC </POC13>
           </POC>
           <SCHLoop1 type="Loop">
             <SCH type="Segment">
               <SCH01>100 </SCH01>
               <SCH02>EA </SCH02>
             <SCH03/>
             <SCH04 xsi:nil="true"/>
             <SCH05>002 </SCH05>
             <SCH06>010101 </SCH06>
           </SCH>
           </SCHLoop1>
         </POCLoop1>
     <CTTLoop1 type="Loop">
       <CTT type="Segment">
         <CTT01>2 </CTT01>
       </CTT>
     </CTTLoop1>
   </TX-00401-860>
 </TransactionSet>

100

101

102

103

104

105

106

107

108

109

<TX-00401-860 type="TransactionSet">

</Meta>

</BCH>

</CUR>

<PER02>Betty </PER02>

</PER>

</N1>

</N1Loop1>

</POC05>

</POC>

</SCH>

</SCHLoop1>

</POCLoop1>

</POC05>

</POC>

</SCH>

</SCHLoop1>

</POCLoop1>

</CTT>

</CTTLoop1>

</TX-00401-860>

</TransactionSet>

3.由标准XML格式订单变更转化得到X12标准的860报文

ISA*00*          *00*          *ZZ*sender         *ZZ*receiver       *191231*1152*U*00401*000000010*0*T*:~
GS*PC*  *  *20191231*1152*10*T*004010~
ST*860*100461608~
- 860:报文类型为采购订单变更

BCH*04*SA*2600077733**2600077112*191212*******09~
- 04:采购订单变更类型(Purchase Order Change Request type),04表示变更
- 2600077733:采购订单编号(Purchase Order Number)
- 191212:采购订单日期(Purchase Order Date)
- 2600077112:采购订单变更编号(Change Order Sequence Number)

CUR*BY*USD~
- USD:货币(Currency Code)

PER*BD*Betty**749362921~
- Betty:直采客户联系人(Buyer Name)
- 749362921:直采客户联系人电话(Buyer Telephone)

N1*BY*CODEatVENDOR*92*2000~
- CODEatVENDOR:直采客户名称(Buying Party Name)
- 2000:直采客户编号(Buying Party code)

N1*ST*BG10*92*2012~
- BG10:收货方名称(Ship To Name)
- 2012:收货方编号(Ship To code)

POC*00010*AI*100**EA*1.98**BP*ABC***VP*ABC-150/NOPB~
- 00010:采购订单行号(Purchase Order Line Number)
- AI:变更/响应类型代码(Change or Response Type Code)
- 100:订购数量(Quantity Ordered)
- EA:计量单位(Price Measure Unit)
- 1.98:单价(Unit Price)
- ABC:直采客户物料编号(Customer Part Number)
- ABC-150/NOPB:供应商物料编号(Vendor's Part Number)

SCH*100*EA***002*190302~
- 100:计划数量(Scheduled Quantity)
- EA:计量单位(Price Measure Unit)
- 190302:请求交付日期(Requested Delivery Date)

/-同上-/
POC*00020*NC*100**EA*2.21**BP*ABCD***VP*ABC-150/NOPC~
SCH*100*EA***002*190302~
CTT*2~
SE*11*100461608~
GE*1*10~
IEA*1*000000010~

ISA*00* *00* *ZZ*sender *ZZ*receiver *191231*1152*U*00401*000000010*0*T*:~

GS*PC* * *20191231*1152*10*T*004010~

ST*860*100461608~

- 860:报文类型为采购订单变更

BCH*04*SA*2600077733**2600077112*191212*******09~

- 04:采购订单变更类型(Purchase Order Change Request type),04表示变更

- 2600077733:采购订单编号(Purchase Order Number)

- 191212:采购订单日期(Purchase Order Date)

- 2600077112:采购订单变更编号(Change Order Sequence Number)

CUR*BY*USD~

- USD:货币(Currency Code)

PER*BD*Betty**749362921~

- Betty:直采客户联系人(Buyer Name)

- 749362921:直采客户联系人电话(Buyer Telephone)

N1*BY*CODEatVENDOR*92*2000~

- CODEatVENDOR:直采客户名称(Buying Party Name)

- 2000:直采客户编号(Buying Party code)

N1*ST*BG10*92*2012~

- BG10:收货方名称(Ship To Name)

- 2012:收货方编号(Ship To code)

POC*00010*AI*100**EA*1.98**BP*ABC***VP*ABC-150/NOPB~

- 00010:采购订单行号(Purchase Order Line Number)

- AI:变更/响应类型代码(Change or Response Type Code)

- 100:订购数量(Quantity Ordered)

- EA:计量单位(Price Measure Unit)

- 1.98:单价(Unit Price)

- ABC:直采客户物料编号(Customer Part Number)

- ABC-150/NOPB:供应商物料编号(Vendor's Part Number)

SCH*100*EA***002*190302~

- 100:计划数量(Scheduled Quantity)

- EA:计量单位(Price Measure Unit)

- 190302:请求交付日期(Requested Delivery Date)

/-同上-/

POC*00020*NC*100**EA*2.21**BP*ABCD***VP*ABC-150/NOPC~

SCH*100*EA***002*190302~

CTT*2~

SE*11*100461608~

GE*1*10~

IEA*1*000000010~
