[案例] Tesla Label 详解

Label,就是装运标签。在Tesla X12 856 提前发货通知详解中我们提到,在收到特斯拉的862交付计划后,供应商需要按照计划安排装运发货。在装运时,需要按照特斯拉的要求为每个包装贴上Label。关于发货包装,我们在856一文中已做了详细介绍。

特斯拉所用Label的类型

将物料运送到特斯拉时,特斯拉指定使用四种运输Label:

Content Label: 贴在所有容器(盒子、纸箱、箱子、袋子等)上。放在材料托盘中或作为独立的运输物品。Content Label和收货标签不同,它可以提前打印,因为它只包括与 物料相关的信息,表明包装中放置了什么物料。它不用于收货-不包括采购订单信息和装运信息。Content Label的背景颜色为白色。

6J Label: 整托包装的收货标签(相同的物料号):应贴在装有相同物料(相同物料号)的所有托盘的4个面(A,B,C,D)上。6J Label有黑色背景。

5J Label: 混托包装的收货标签(混合物料号):应贴在所有货盘的所有4个面(A,B,C,D)上,多个包装装有不同的零件;应与单个包装的1J收货标签一起使用。5J Label有黑色背景。

1J Label: 混托包装中的内箱或散箱包装的收货标签:应贴在混托包装下的所有内箱或散箱包装的一个面上。整托包装中的内箱不需要。1J Label有黑色背景。

也就是说,对于整托包装,托盘上需要贴6J Label,托盘中的内箱只需要贴Content Label。 对于混托包装,托盘上需要贴5J Label,托盘上中的内箱需要除了Content Label外,还需要贴上1J Label。
对于散箱包装,箱子上除了Content Label, 还需要贴上1J Label。

Label中包含的业务数据

Content Label:
  • Tesla Part Number,特斯拉物料编号
  • Quantity,物料数量
  • Unit of Measure on Purchase Order Line,数量单位
  • Gross Weight and Weight UOM,毛重和重量单位
  • Part Name,物料名称
  • Tesla Supplier Code – Supplier Name,特斯拉供应商编码和供应商名称
  • Expiration Date (YYYYMMDD),产品有效期
  • Serial Number,序列号
  • Lot Code,批号
  • Mfg Part Number,MFG产品编号
  • Content Label ID,content label编号二维码
  • Label Print Date (Manufacturing Date),Label打印日期
6J/1J Label:
  • Supplier Name,供应商名称
  • Supplier Ship from Address,供应商发货地址
  • Supplier Email – Phone,供应商邮箱/电话
  • Ship to Address,收货地址
  • Tesla Part Number,特斯拉物料编号
  • Total Part Quantity per Pallet/Loose Box/Individual Box under Mixed Load Pallet,每托盘/内箱/散箱内物料数量
  • Gross Weight and Weight UOM,毛重和重量单位
  • Part Name,物料名称
  • Purchase Order ,采购订单编号
  • Purchase Order Line ,采购订单行号
  • Ship Date (YYYYMMDD),发货日期
  • Expiration Date (YYYYMMDD),截止日期
  • Serial Number,序列号
  • Lot Code,批号
  • License Plate Number (6J for Homogenous Load Pallet; 1J for Loose Box or Box under Mixed Load Pallet),6J用于整托包装;1J用于散装箱或混托包装中的箱子
  • Packing Slip Number,发票号,与后续810发票号一致
  • Side Identifier (A/B/C/D), Only Needed for 6J. Not required for 1J.标识标签贴的面(A/B/C/D),仅6J需要
  • Label Number (1/4, 2/4, 3/4, 4/4),Only Needed for 6J. Not required for 1J.标识标签贴的个数(1/4,2/4,3/4,4/4),仅6J需要
5J Label
  • Supplier Name,供应商名称
  • Supplier Ship from Address,供应商发货地址
  • Supplier Email – Phone,供应商邮箱/电话
  • Ship to Address,收货地址
  • Tesla Part Number,特斯拉物料编号
  • Total Part Quantity,托盘内所有物料数量
  • Number of Packs for the same part,托盘内箱子数量
  • Purchase Order ,采购订单编号
  • Purchase Order Line ,采购订单行号
  • Ship Date (YYYYMMDD),发货日期
  • Expiration Date (YYYYMMDD),截止日期
  • Gross Weight and Weight UOM,毛重和重量单位
  • License Plate Number
  • Side Identifier (A/B/C/D),标识标签贴的面(A/B/C/D)
  • Label Number (1/4, 2/4, 3/4, 4/4),标识标签贴的个数(1/4,2/4,3/4,4/4)

Label 编码规范

特斯拉对Label 编号的明明有明确的要求。

Content Label QR Code

1-2位:3S标准的唯一集装箱ID
3-5位:3位特斯拉供应商站点代码
6-11位:每箱数量
12-14位:3位序列号,对于相同的零件号、供应商代码和日期,不会在任何包装中重复出现
15-17位:从2017年1月1日开始的日期索引。例如,2017年1月1日是000,2017年1月31日是00U。这是打印内容标签的日期或零件制造日期。
18-27位:10位特斯拉零件号(去掉破折号“-”)。例如,若特斯拉零件号为1234567-00-A,则使用123456700A;若特斯拉零件号是1234567,则使用0001234567。

1J/5J/6J Label QR Code

牌照号码(License Plate number)仅在收货标签(1J/5J/6J Label)上需要。牌照号码序列应由供应商生成,并应包含以下内容:
- 2位数据标识符(1J、5J或6J)
– 1J–散箱包装或混托包装中的内箱
– 5J–混托包装(多个物料号)
– 6J–整托包装(相同物料号)
- 9位供应商代码(在6位特斯拉供应商代码前加上000)或DUNS编号
- 6位数发货日期
- 10位序列号,一天内不会在任何托盘或集装箱上重复

每个5J/6J应具有4个收货Label,每个Label上编码都有侧面标识符A至D。侧面标识符不应包含在ASN文件中。
侧面标识符以数据标识符“Z”开头,用冒号“:”分隔不同的面(A,B,C,D)。例如:一个牌照号码为6J0001167241703031234567890,那么打印出的4个6J Label分别为:
- 6J0001167241703031234567890:ZA
- 6J0001167241703031234567890:ZB
- 6J0001167241703031234567890:ZC
- 6J0001167241703031234567890:ZD

知行平台Label生成

在EDI未接入前供应商皆可通过Tesla Portal网站生成出货标签,一旦EDI系统上线,Tesla会停止Portal网站的Label生成功能。为了方便后续供应商生成出货标签,知行专门设计了一种几乎可以代替Portal网站的标签系统。

知行Label系统的主要功能包含:

Content Label的创建;
6J、5J、1J Label的创建、新增、删除、修改、查询。

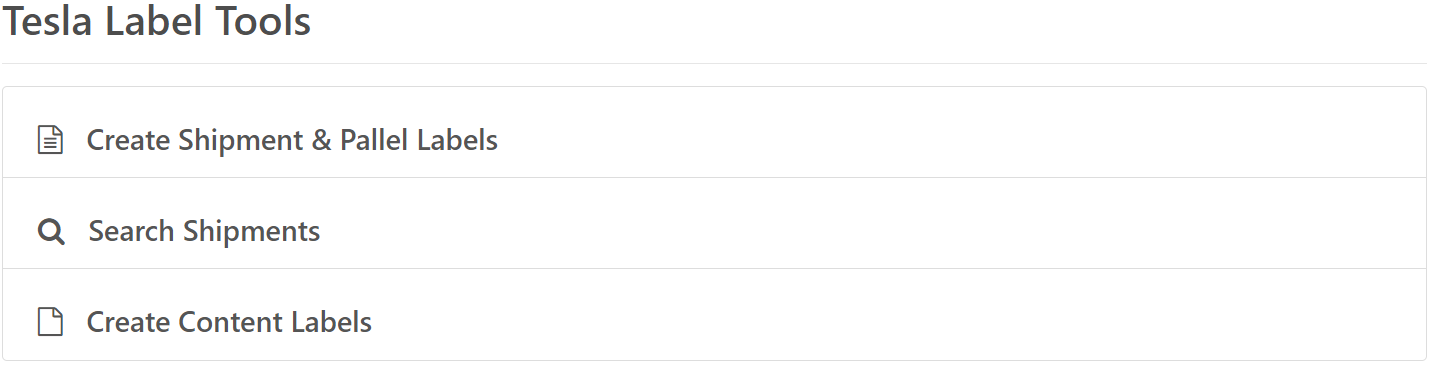

Label系统主页面参考如下:

tesla_label_master

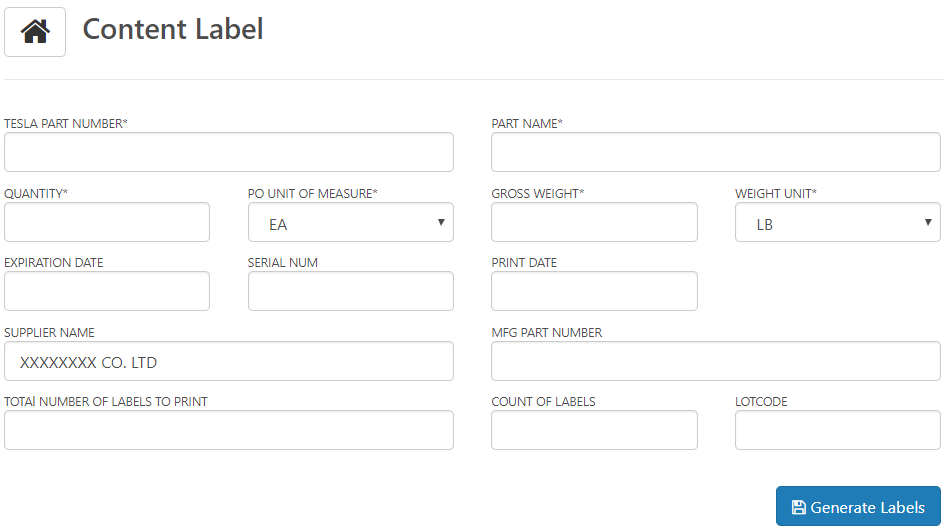

1. Content Label的创建:

如下图,填写content label相关业务数据,自动生成label下载打印。

tesla_label_content

2. 6J/5J/1J Label的创建:

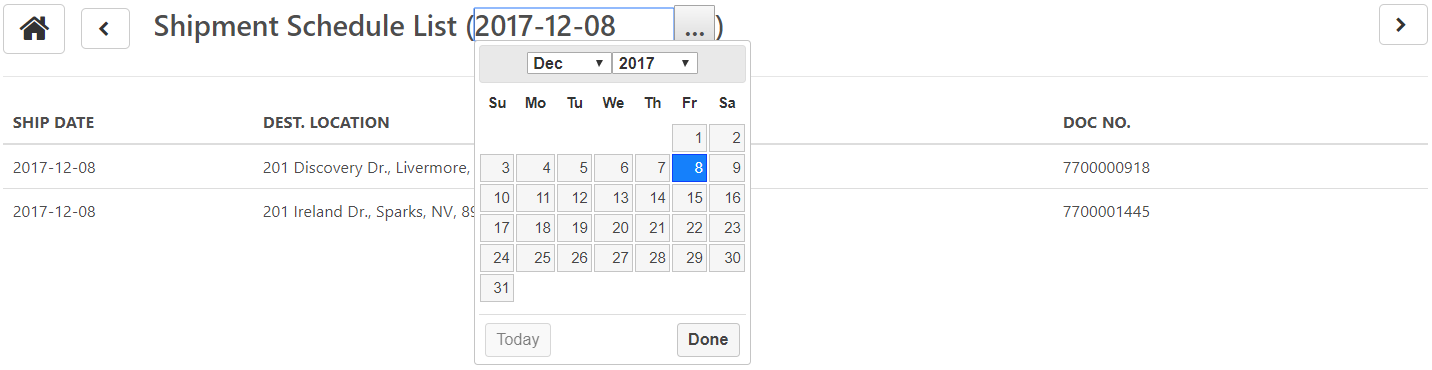

(1) 选择Ship Date:

tesla_label_content

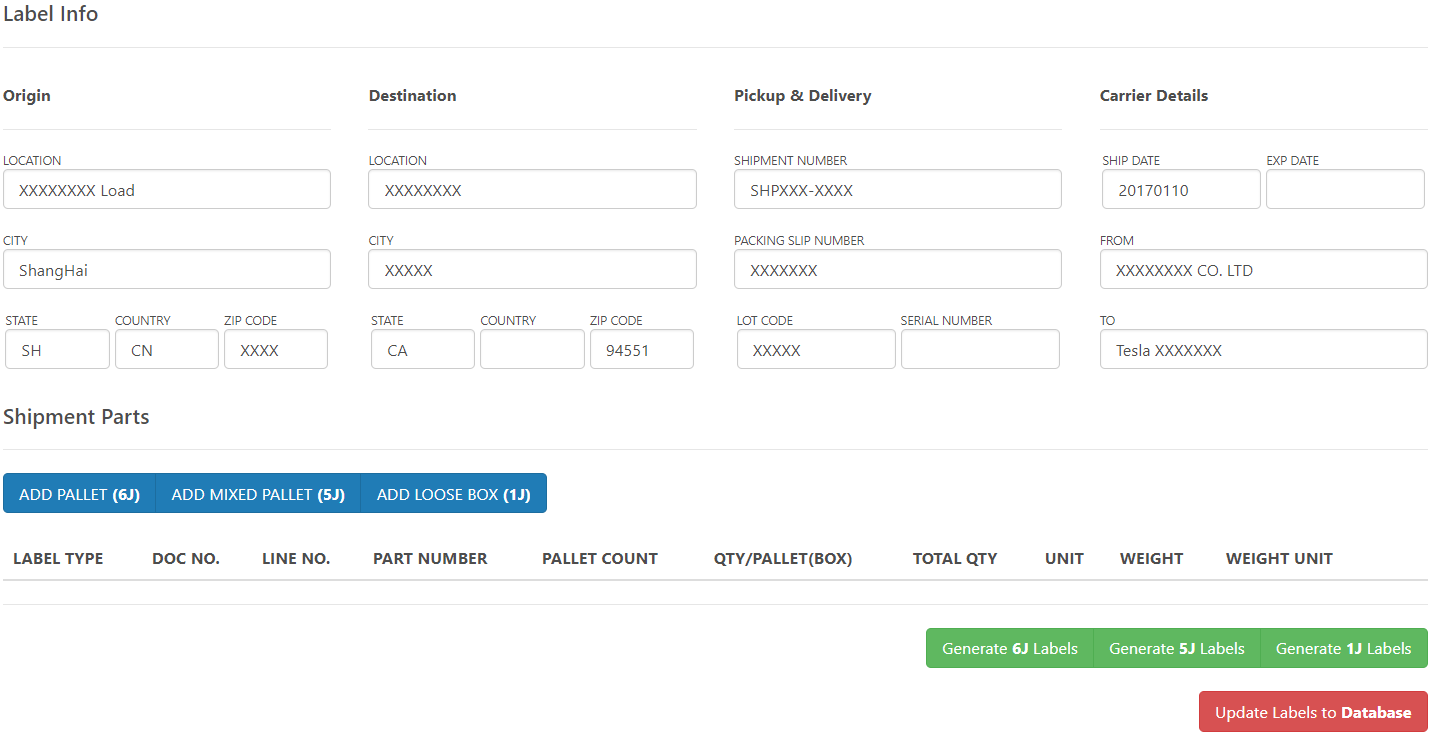

(2) 填写业务数据:

label info

(3) 生成PDF格式的6J/5J/1J Label:

label_6J5J1J

(4) 查询 Label:

label_search

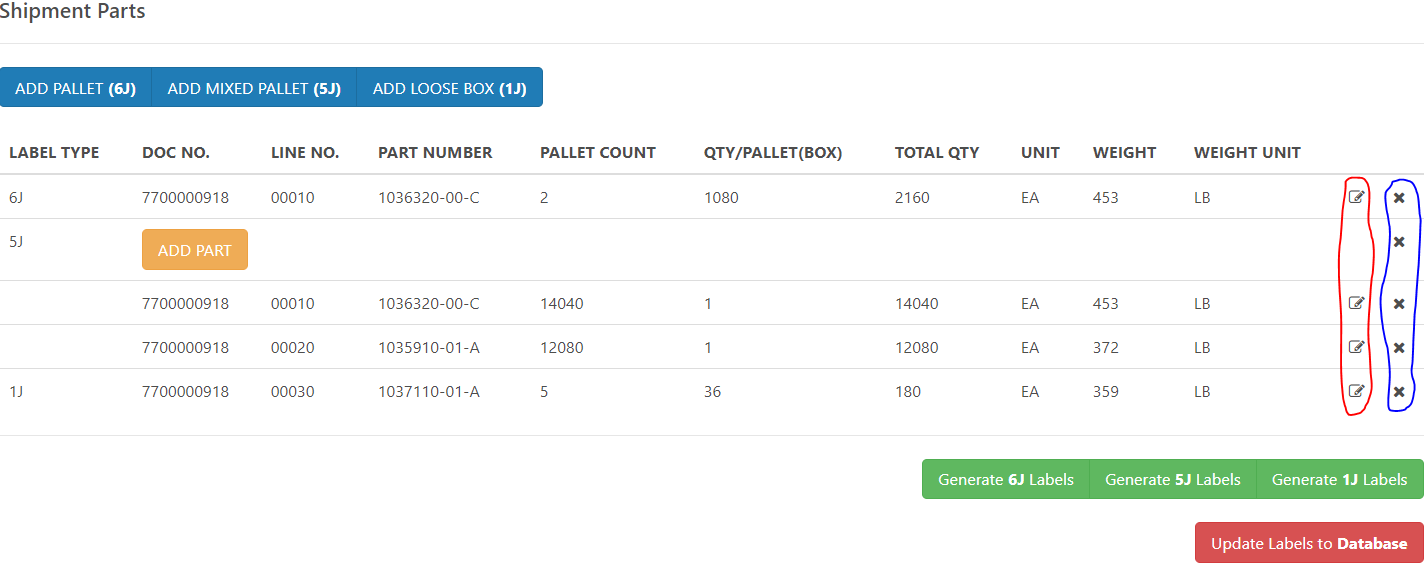

(5) 修改和删除 Label(红色标记为修改,蓝色标记为删除):

label_edit and delete

3. Labels示例:

如下是知行软件帮助Tesla供应商设计的Content、6J、5J、1J Label样式,供参考:

Content Label:

content

6J Label:

content

5J Label:

content

1J Label:

content
