[案例] STIHL EDI 需求分析

传统的采购模式主要是邮件下单,人工确认,整个过程都是人工操作的,存在很多人为误差和风险。越来越多的企业逐渐开始采购过程标准化,减少人为失误,于是EDI (Electronic data interchange,缩写EDI)就变得普及起来。STIHL 及其供应商在EDI中常见的两个业务种类:物料交付计划和发货通知,以下内容包括对这两种业务的需求分析,以及相应的解决方案。

扩展阅读: EDI 是什么?

STIHL 需求分析

项目需求概览

传输协议: AS2
报文标准: EDIFACT
部署方案: 支持本地/云端部署

业务类型:DELFOR,ORDER, ORDRSP, DESADV, INVOIC

  • DELFOR: Delivery Schedule 交货计划(长期)
  • ORDERS: Purchase order 采购订单
  • ORDRSP: Purchase order response 采购订单回复
  • DESADV:Advanced shipping note 发货通知​
  • INVOIC: Invoice 发票

实施工作流

工作流包含接收和发送两个方向。流程主要包含一下端口:

  • AS2 端口:用于和STIHL建立AS2 连接。
  • EDIFACT 端口: 实现EDI和XML格式文件的转换。
  • XML Map 端口: 将数据从EDI系统标准XML格式转换为客户数据库自定义XML格式,提供简单的后端兼容性。
接收方向

edi

发送方向

edi

工作流分享

EDI 接收
  1. STIHL通过AS2 将DELFOR文件发送到供应商,STIHL_AS2端口收到文件后发送到STIHL_EDIToXML端口;

  2. STIHL_EDIToXML端口将EDIFACT标准文件转换为EDI系统标准XML,接着会将标准XML转发到文件分发端口STIHL_IsORDERS;

  3. 文件分发端口STIHL_IsORDERS会按照文件的类型,如果是ORDERS,则转发到STIHL_ORDERSToXML端口。如果不是ORDERS,则转发到STIHL_IsDELFOR端口;

  4. 文件分发端口STIHL_IsDELFOR会按照文件的类型,如果是DELFOR,则转发到STIHL_DELFORToXML端口。如果不是DELFOR,则转发到STIHL_Notifications端口;

  5. STIHL_DELFORToXML端口和STIHL_ORDERSToXML端口会各自将转发到该端口的标准XML转换成数据库自定义XML,并转发到STIHL_Database端口;

  6. STIHL_Database端口会将数据写入到中间数据库。

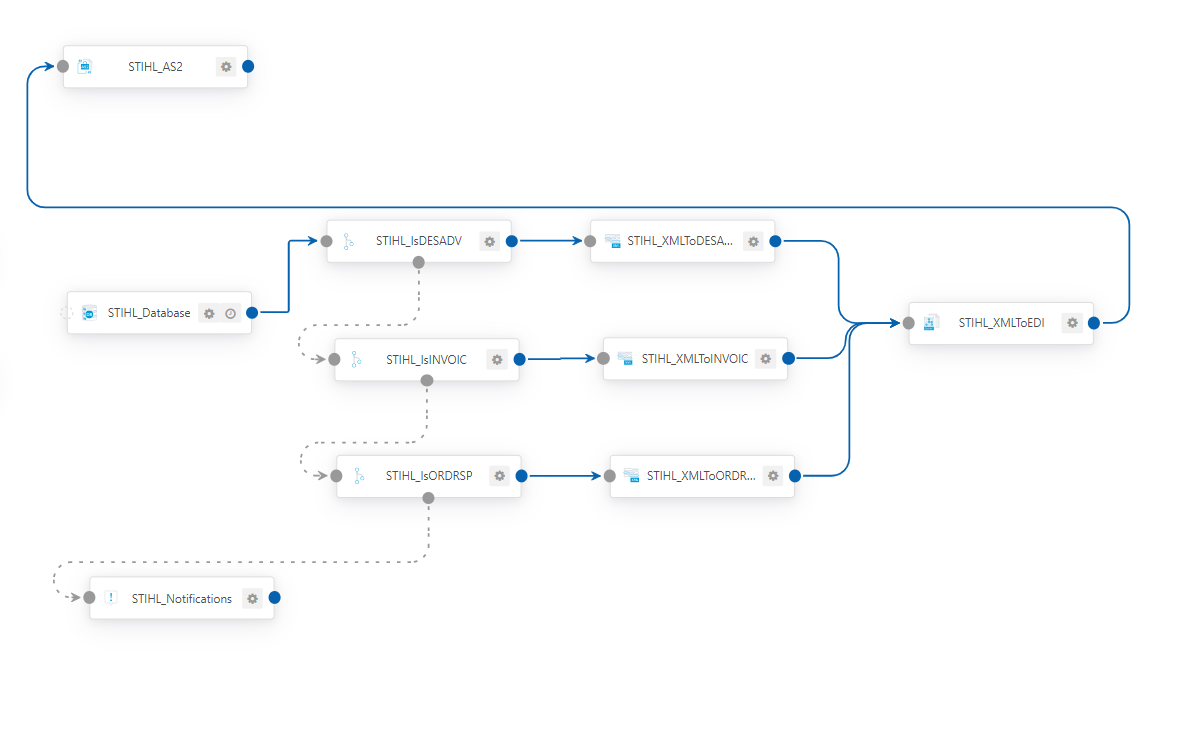

EDI 发送
  1. STIHL_Database端口会读取模板中指定的数据,并转发到STIHL_IsDESADV端口;

  2. 文件分发端口STIHL_IsDESADV会按照文件的类型,如果是DESADV,则转发到STIHL_XMLToDESADV端口。如果不是DESADV,则转发到STIHL_IsINVOIC端口;

  3. 文件分发端口STIHL_IsORDRSP会按照文件的类型,如果是ORDRSP,则转发到STIHL_XMLToORDRSP端口。如果不是ORDRSP,则转发到STIHL_IsINVOIC端口;

  4. 文件分发端口STIHL_IsINVOIC会按照文件的类型,如果是INVOIC,则转发到STIHL_XMLToINVOIC端口。如果不是INVOIC,则转发到STIHL_Notifications端口;

  5. STIHL_XMLToDESADV端口、STIHL_XMLToINVOIC端口和STIHL_XMLToORDRSP端口会将发送到该端口的数据库自定义XML转换为EDI系统标准XML,接着将标准XML转发到STIHL_XMLToEDI 端口;

  6. STIHL_XMLToEDI 端口转换成EDIFACT 文件,并转发到STIHL_AS2端口;

  7. STIHL_AS2将DESADV文件发送给STIHL。
