EDI文档由遵循特定的EDI标准格式规范的数据元素(data elements)、段 (segments) 和 信封 (envelopes) 构成。

EDI标准的规则准确定义了信息在文档中的位置,以及查找信息的方式。因此,在创建EDI文档时(如,采购订单),必须严格按照EDI标准(ANSI/EDIFACT)的格式规范。这样,当接收方的EDI翻译器读取到传入的EDI采购订单时,就能准确地找到买方公司名称、采购订单号、订购商品以及价格等信息。之后,这些数据将按照接收方系统的格式,直接传入其订单录入系统。

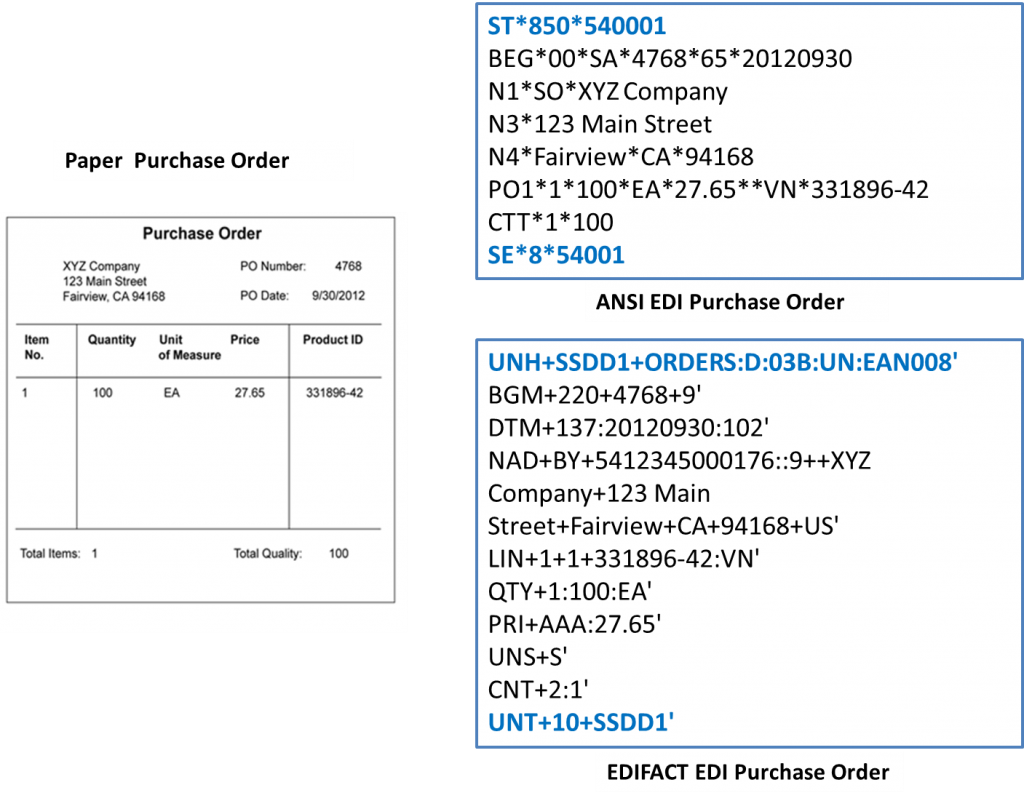

以下列采购订单为例,将其转换为ANSI标准和EDIFACT标准的两个EDI文档:

enter image description here

按照EDI标准,如采购订单、发货单、提前装船通知,称为“事务集”或“消息”,由数据元素、段和信封构成。

数据元素(Data Elements): EDI事务集中独立的信息单元

例如,在许多EDI文档形式的采购订单或是发货单中你会看到,如城市、州、国家、品号、数量和价格等这样的数据元素。 数据元素被区分为数字型、文本型和日期型,其定义包含:

  • 数据类型 – 数字型、字母型、日期型或时间型
  • 最小长度/最大长度
  • 可用的代码值一定对应某个数据类型,例如,数据元素是单价,可以用货币符号表示美元、欧元等不同货币类型
数据元素(Data Elements)构成段(Segments)
段(Segments): 一组相关的数据元素

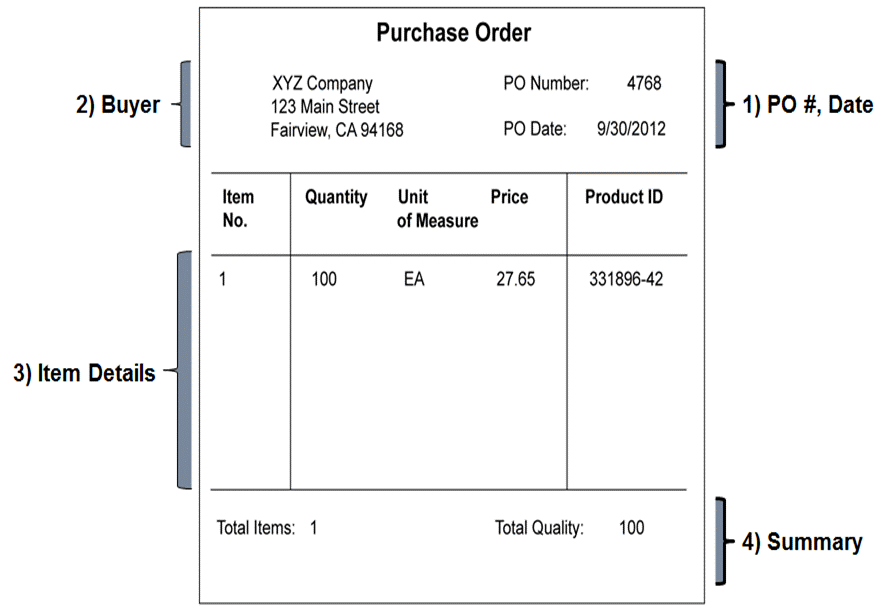

你在填写采购订单信息时,一定期望看到相关的数据能以组划分,但是,通常情况下,纸质样式的采购订单是以一个整体展现的。 请注意,以下订单被划分成四部分后,每部分都传达了不同的信息:

enter image description here

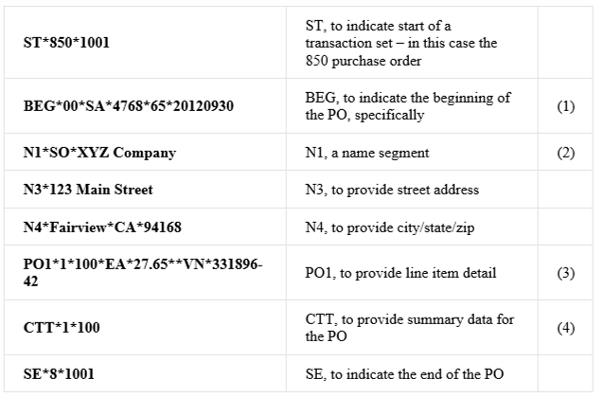

EDI文档的每个部分都用一个特定的段描述,以下是依照ANSI标准,用一组段(segments)对上述采购订单进行了描述,每个段都用ST,BEG,N1之类的段识别符开始,指明随从的数据元素的类型,段中的数据元素之间用 “*”符号分隔。

enter image description here

对于任意类型的商业文档,EDI标准文档定义:

  • 片段中可能包含的必选的、可选的或是有条件约束的元素
  • 每个段可能包含纸质文档中相应的EDI元素,这些元素被定义在标准规范字典里,同样的,每条标准都有相应的字典
  • 必要的片段和元素序列
  • 片段重复的次数

现在,一旦所有的段被收集到一个指定的队列,就形成了一个完整的事务集。之后,事务集被装进信封发送给伙伴。

信封(Envelopes)

EDI文档传输需要使用三个“信封”存放事务集,分别是事务集信封(消息信封)、组信封和交互信封。

我们平时可以用一个信封传送多个纸质商业文档,但是,EDI文档交换需要使用多个信封。

  • 每个事务集放在独立的事务集信封中
  • 一组事务集(如,一个订单)放在一个组信封中(组信封对于ANSI标准是必须有的,对于EDIFACT标准是可选的)
  • 所有的组信封都放置在交互信封中,由发送方传送至接收方

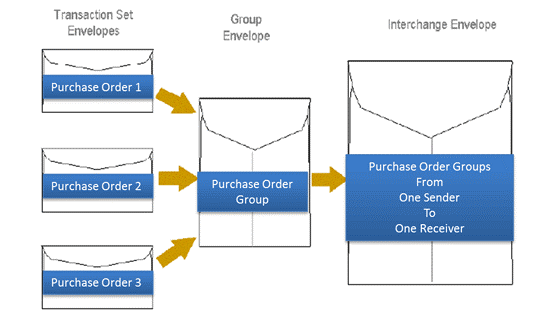

如下图所示:

enter image description here

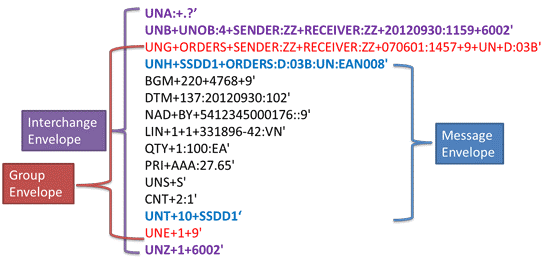

在适当的部分,会用一对段标识来指明信封的起始和终止位置。以EDIFACT标准为例,用UNH和UNT段标识指明事务组信封,用UNG和UNE段标识指明组信封,用UNA/B和UNZ段标识指明交互信封。通常情况下,用“S”标注开始,用“E”标注结束。下图以采购订单为例,对事务集信封(消息信封)、组信封和交互信封这三个层次进行了说明。

enter image description here
