概览

知行之桥 包含强大的数据转换工具，支持将 EDI 文档（如 X12、EDIFACT 等）映射到扁平文件结构，如逗号分隔值 (CSV) 文件。本指南重点介绍如何将 X12 850 文档（采购订单）映射为 CSV 格式。本文描述的方法同样适用于其他 EDI 文档的映射；但映射值之间的具体关系可能会有所不同。

本指南首先概述 知行之桥如何处理 EDI 映射，然后逐步讲解工作流的每个步骤。请参阅 示例文件 查看本指南中使用的 X12 850 输入和 CSV 输出文档。

视频资源

观看此视频，了解知行之桥中数据转换的概述。

知行之桥 中的 EDI 映射

与 XML 之间的相互转换

知行之桥使用 XML 作为数据转换和操作的中间格式。大多数映射项目的第一步是将源文件格式（本例中为 X12）转换为 XML，最后一步是将 XML 转换为目标格式（本例中为 CSV）。

由于与 XML 之间的转换是数据转换中至关重要的一步，知行之桥包含了许多专门用于 XML 转换的端口。本指南使用 X12 端口 和 CSV 端口。这些端口会自动将其文件格式转换为 XML。使用这些端口，源格式（X12 850 采购订单）和目标格式（具有所需列的 CSV 文件）都可以建模为 XML。

转换 XML

一旦源格式和目标格式都被建模为 XML，任务就是将一种 XML 结构转换为另一种。这通过 XML Map 端口 来完成。

XML Map 端口需要示例 源 (Source) 和 目标 (Destination) 模板文件，分别代表起始和结束的 XML 结构。指定这些文件后，XML Map 端口的可视化设计器将填充这两个 XML 结构。

在 XML Map 端口的可视化设计器中，可以从源结构中拖放元素到目标结构中的元素上，以建立它们之间的映射关系。此映射步骤需要了解源文件数据，以便在输出文件中包含适当的元素。

XML Map 端口包含值格式化器、条件逻辑，甚至支持自定义脚本，以便在映射过程中操作和计算数据。

建立映射关系后，XML Map 端口可以自动将任何符合源 XML 结构的映射文件转换为具有目标 XML 结构的文件。在本示例中，这意味着 X12 850 文档的 XML 模型会自动转换为 CSV 文件的 XML 模型。最后一步是使用 CSV 端口获取此 XML 模型并将其转换为实际的 CSV 文件。

扁平化采购订单

将 850 采购订单映射到 CSV 时，一个特定的概念挑战是需要 扁平化 (flatten) 采购订单。单个 850 文档可以包含多个订单，每个订单可以包含不同数量的行项目。相比之下，CSV 文件具有用于存储数据的静态列数。

由于 CSV 列数无法扩展以适应 850 中变化的订单数量，因此无法将一个 850 映射到 CSV 文件中的单条记录（行）。同样，由于 CSV 列数无法扩展以适应订单中变化的行项目数量，因此无法将一个订单映射到单行 CSV。CSV 中的每一行必须存储订单中单个行项目的数据，因为无论 850 中的行项目和订单数量多少，单个行项目都可以表示为一组静态值。扁平化 850 会将其多层且多变的结构简化为一组静态行项目。

XML Map 端口使用 Foreach 循环关系的概念在映射期间扁平化结构。在这种情况下，会 为每一个 850 中的行项目创建一个新的 CSV 行。在 XML Map 端口中建立这种关系，只需在可视化设计器中将一个元素（代表行项目的 PO1 元素）拖动到另一个元素（代表 CSV 记录的元素）上即可。使用 XML Map 端口扁平化结构很容易，但必须了解源和目标 XML 结构，以便建立适当的 Foreach 关系。

摘要

在 知行之桥中创建映射需要以下步骤：

• 使用特定于输入格式的端口（本例中为 X12 端口）将示例输入文件（如 X12 850 文档）转换为 XML。
• 使用特定于输出格式的端口（本例中为 CSV 端口）将示例输出文件（如具有所需列的 CSV 文件）转换为 XML。
• 将生成的 XML 文件用作 XML Map 端口的源文件和目标文件。
• 在 XML Map 端口的可视化设计器中拖放元素，以建立源和目标 XML 结构之间的关系。

结果是一个自动化工作流，它接受 X12 文档作为输入并返回 CSV 文件作为输出。

创建映射工作流

本节描述了在 知行之桥中创建一个将示例 850 采购订单映射到扁平 CSV 文件的流所需的步骤。

第 1 步：X12 端口

此映射流的第一步是将示例源文档（X12 850）转换为 XML。

这由 X12 端口完成，它将 X12 文档转换为 XML，并可以在转换期间选择性地验证 X12 交换头。在 X12 端口之前是一个触发端口（在以下示例中为 AS2），它接收 X12 850 文档并将其直接传递给 X12 端口。用例可能需要不同的触发端口，例如 SFTP。有关可能适合用例的端口类型的详细信息，请参阅 端口类别。

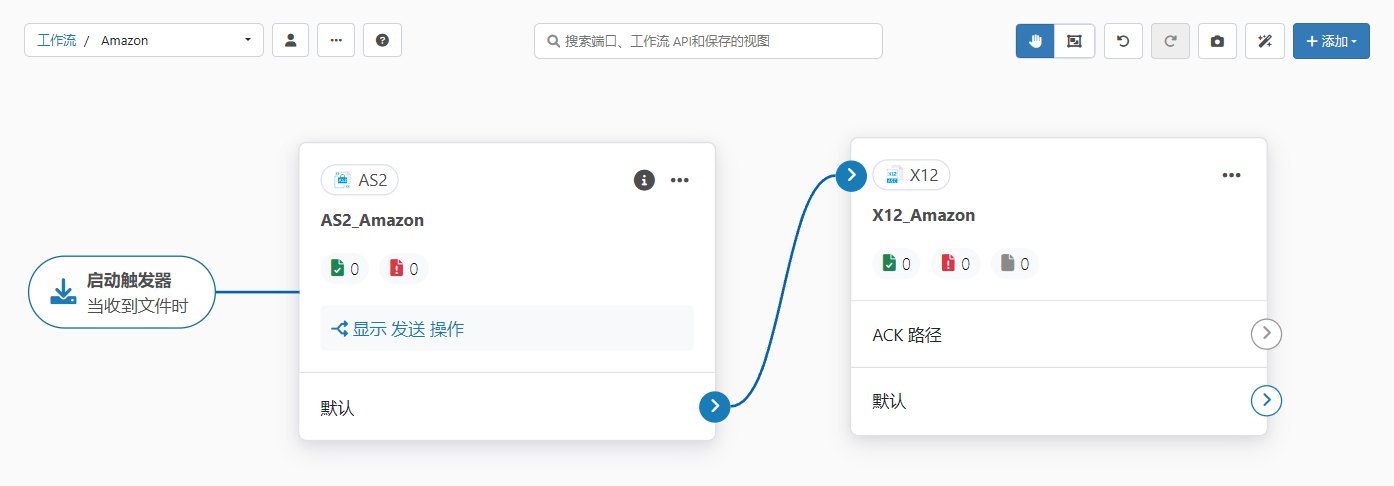

点击导航栏上的 工作流，然后将触发端口（本例中为 AS2）和 X12 端口添加到工作区画布（参见 设计工作流 了解说明）。最佳实践是在 端口 ID 字段中包含发送 X12 文档的交易伙伴名称（下图中为 Amazon）。连接 AS2 和 X12 端口。

配置 X12 端口

在 X12 端口的 设置页面 上，将 转换类型 设置为 X12-to-XML。这使 X12 端口在将 X12 文档转换为 XML 格式时验证 X12 交换头（以确保 X12 文档已发送至预期方并被其接收）。

默认情况下，勾选了 动态处理伙伴。这意味着端口会自动从 EDI 事务中识别并跟踪交易伙伴关系。在这种情况下，不需要手动配置伙伴，因为端口会在许可限制内动态管理所有伙伴。端口还会根据配置的设置填充交换和功能组值。本指南使用默认设置。请参阅 X12 端口设置 了解取消勾选该项后需要执行的操作。

注意：如果 使用指示符 设置为 T-Test Data，则不执行验证。

在本指南范围内无需进一步配置，但具体的用例可能需要。请查看 X12 文档 了解完整详情。

上传测试文件

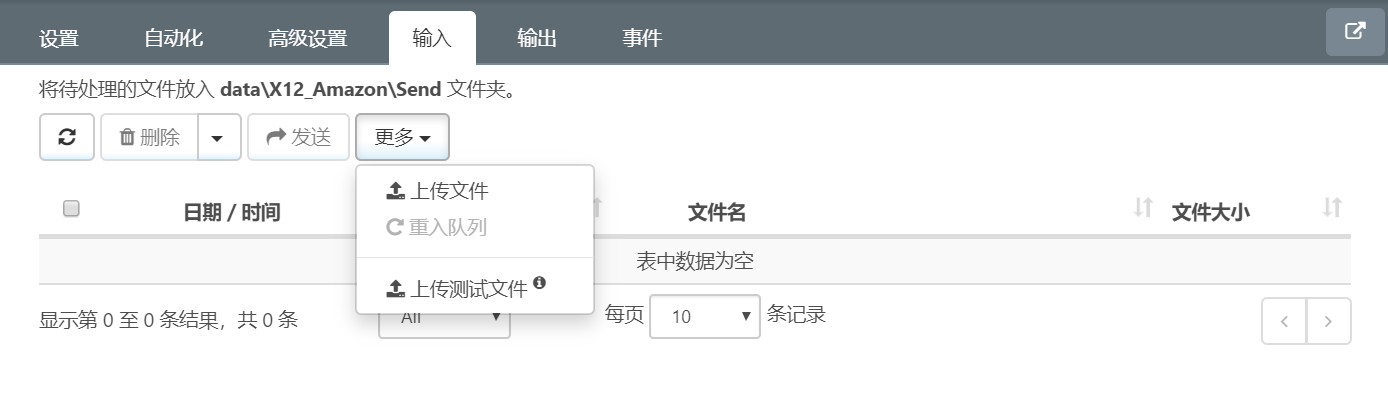

导航到 X12 端口的 输入 页面，点击 更多 > 上传测试文件。

浏览包含映射所需 X12 段的示例 850 文档。可能需要联系交易伙伴以获取示例 X12 文档。用于编写本指南的 850 文档在 此处。

上传测试文件 会指示 X12 端口在内部保存上传文档的 XML 模型（而不是将 XML 转化为输出文件推送到输出页面）。此 XML 模型稍后将由 XML Map 端口使用。

第 2 步：CSV 端口

下一步是将示例目标文档（具有适当列的 CSV 文件）转换为 XML。这使用 CSV 端口完成，它在 XML 和 CSV 之间转换文件。

在流中添加一个 CSV 端口实例。不要 将其连接到 X12 端口。另外添加一个终结端口实例（本例中为 File）。它充当流中的最后一个端口。连接 CSV 和 File 端口。

配置 CSV 端口

打开 CSV 端口 设置 页面。此映射流所需的唯一 CSV 端口配置属性是 包含列标题。如果映射流生成的 CSV 文件顶部应有一行列标题名称，请启用此项。

生成或上传示例文件

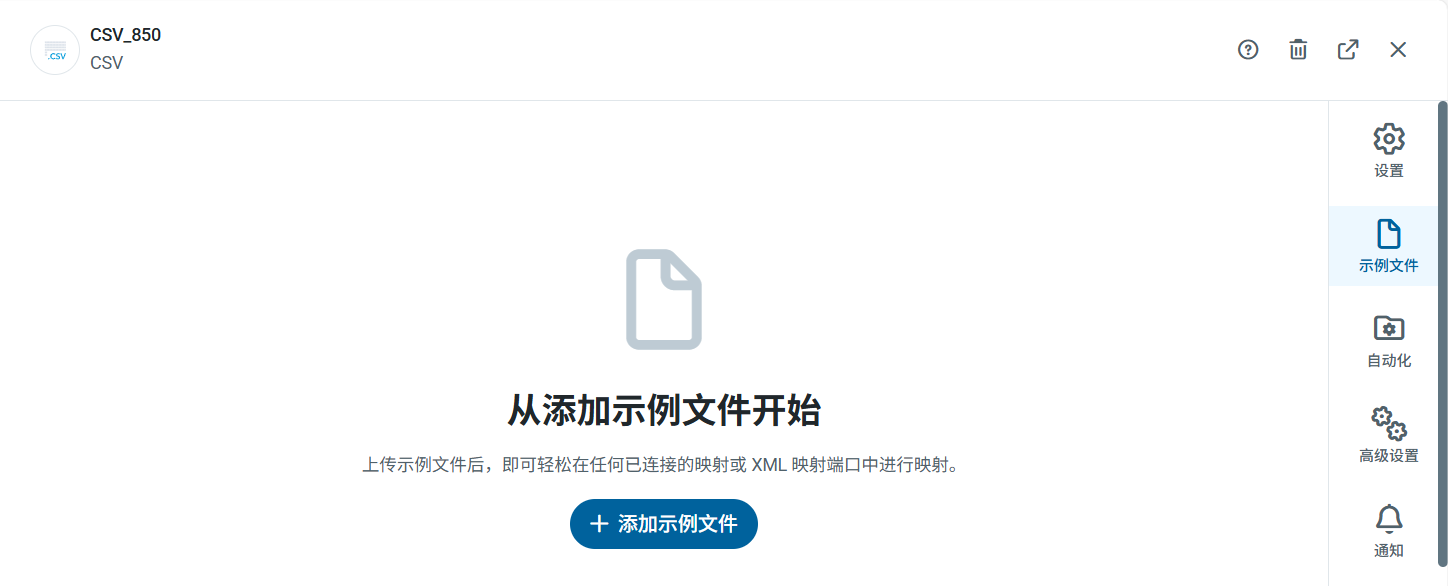

导航到 CSV 端口的 示例文件 页面，然后点击 添加示例文件。如果已经有一个包含适当列（以及标题，如果启用了 包含列标题）的示例 CSV 文件，请选择 文件上传 并浏览文件。或者，选择 手动创建 直接在应用程序中创建 CSV 文件。如果选择 手动创建，请为示例文件命名。点击 下一步。

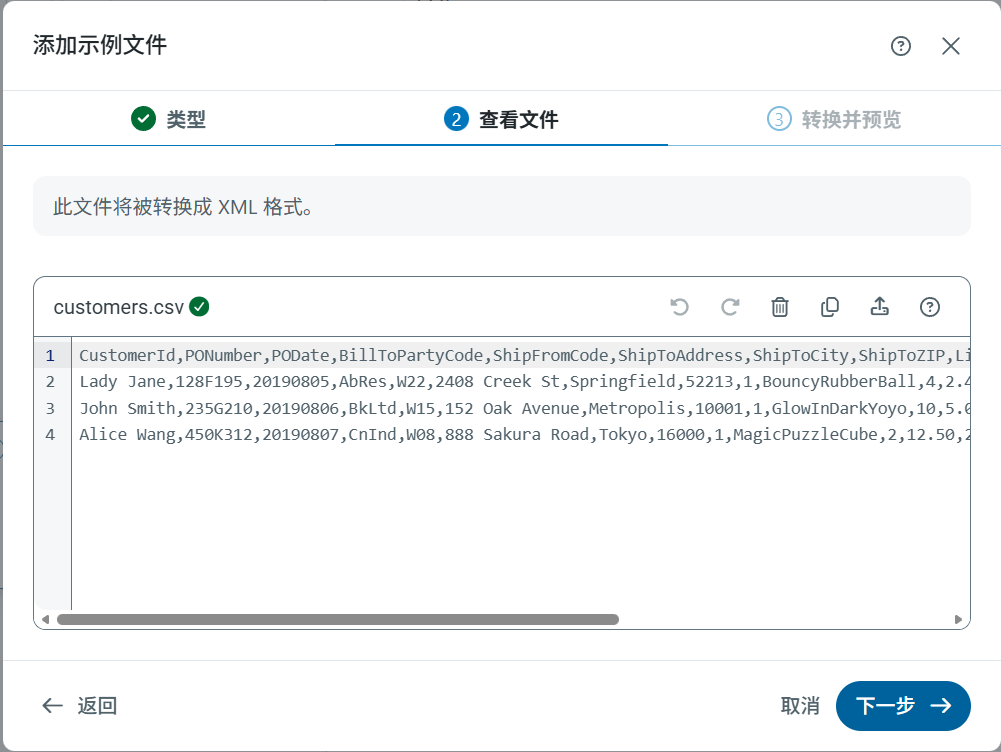

如果浏览了现有文件，查看文件 页面将填充其内容。如果选择手动创建文件，请在此页面输入示例数据。

点击 下一步。转换和预览 会显示转换为 XML 的示例数据预览。对示例满意后，点击 添加。

用于编写本指南的 CSV 文件在 此处。

上传测试文件后，CSV 端口会保存其 XML 模型。此 XML 模型将在下一步中使用。

第 3 步：XML Map 端口

现在 X12 端口和 CSV 端口已经生成了源文档和目标文档的 XML 模型，使用 XML Map 端口将一种 XML 结构转换为另一种。

在流中添加一个 XML Map 端口实例，然后将 X12 端口连接到 XML Map 端口，将 XML Map 端口连接到 CSV 端口。

配置 XML Map 端口

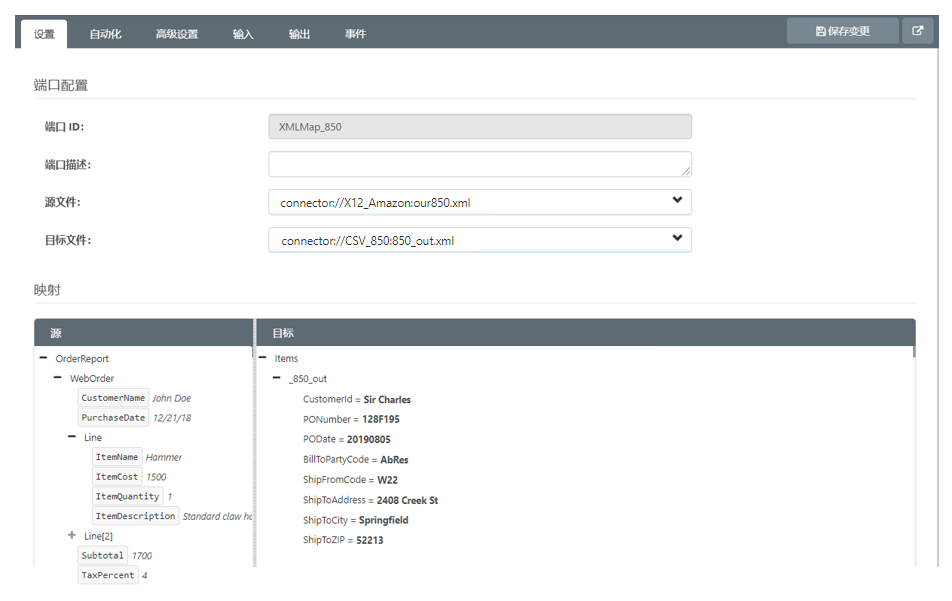

在 XML Map 端口的 XML 映射 页面上，端口应预先从 X12 端口测试文件填充 源，并从 CSV 端口示例文件填充 目标。

如果未显示，请验证测试文件是否已正确上传，以及端口是否已在工作流画布中连接。有关如何使用映射编辑器的详细说明，请参阅 映射 文档中的 配置映射。

理解 XML 结构

在 XML Map 端口中创建正确的映射关系需要理解源结构和目标结构在 XML 中是如何表示的。

结构中有两种类型的 XML 元素（节点）。父 (Parent) 节点和 叶 (Leaf) 节点定义了 XML 数据的层级结构，其中父节点对相关元素进行分组，叶节点代表要映射的实际数据值。使用父节点旁边的展开和收起按钮可以显示或隐藏其叶子节点。有关更多信息，请参阅 映射节点。

• 在 850 XML 中，每个 EDI 循环 (loop) 和 段 (segment) 都是父节点。每个单独的 EDI 元素 (element) 都是叶节点。
• 在 CSV XML 中，根元素 Items 的每个直接子元素被称为 记录 (record) 元素：它代表 CSV 中的一个不同行。每个 record 元素都是父节点，record 元素的子元素都是 列 (column) 元素：它们各自代表一条记录的一个字段或一列。每个 column 元素都是叶节点。

在 XML Map 端口中，父节点只能映射到其他父节点，叶节点只能映射到其他叶节点。将 EDI 映射到 CSV 时的主要挑战是选择正确的 循环 或 段 元素（来自 EDI 源）拖动到 记录 元素（在 CSV 目标中）。然后，可以将 EDI 元素 节点拖动到 列 节点上，以便用 EDI 文档中的特定值填充 CSV。

创建映射

在为 XML Map 端口配置了源和目标结构后，通过在设计器中拖放节点来创建映射。

映射主要通过两个步骤创建：

1. 在父节点之间创建 Foreach 循环关系
2. 在已建立的 Foreach 循环中映射叶节点之间的值

有关处理循环的更多详情和其他示例，请参阅 映射循环。

创建 Foreach 循环

Foreach 关系意味着每当源中出现一个元素时，就应在目标中创建一个新的 XML 结构。例如，如果源中的 ElementA 映射到目标中的 ElementB，则输入文件中每次出现 ElementA 都会导致输出文件中产生一个 ElementB 实例（及其所有子元素）。

在本例中（如 扁平化采购订单 一节所述），源 850 中的每个行项目都应在目标 CSV 中生成一条新记录。要创建此关系，请将代表行项目的 源 元素拖动到代表 CSV 记录的 目标 元素上。在本例中，源元素是 TX-00401-850，目标元素是 customers：

如上图所示，customers 目标元素显示了映射到它的源 xpath。每当 XML 解析器在输入文件中找到与该 xpath 匹配的元素时，就会向输出文件中添加一个新的 customers 元素（包括 customers 元素的所有子元素，如果有）。

此 Foreach 循环是此映射所需的唯一循环。其他映射项目可能需要多个循环，包括嵌套循环或其他形式。

映射叶节点

建立 Foreach 关系后，可以映射循环中叶节点的值。映射叶节点决定了填充由 Foreach 循环创建的 XML 结构的值。

简单叶节点映射

当源中的值应直接插入生成的输出时，只需将叶节点从源拖动到目标中的叶节点即可映射这些值。例如，BEG03 元素保存了 PONumber 的值，它对应于目标中的 PONumber 属性：

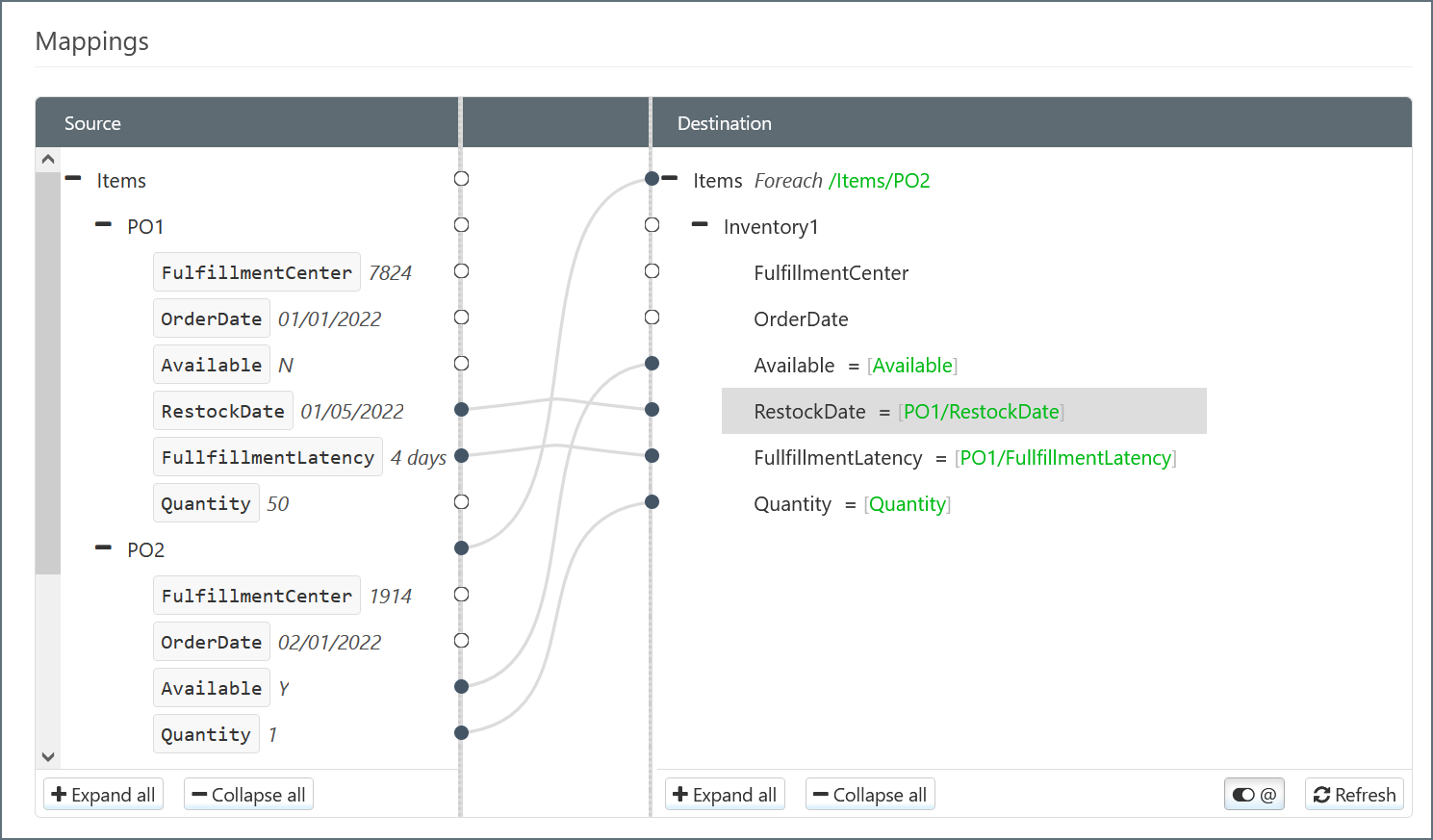

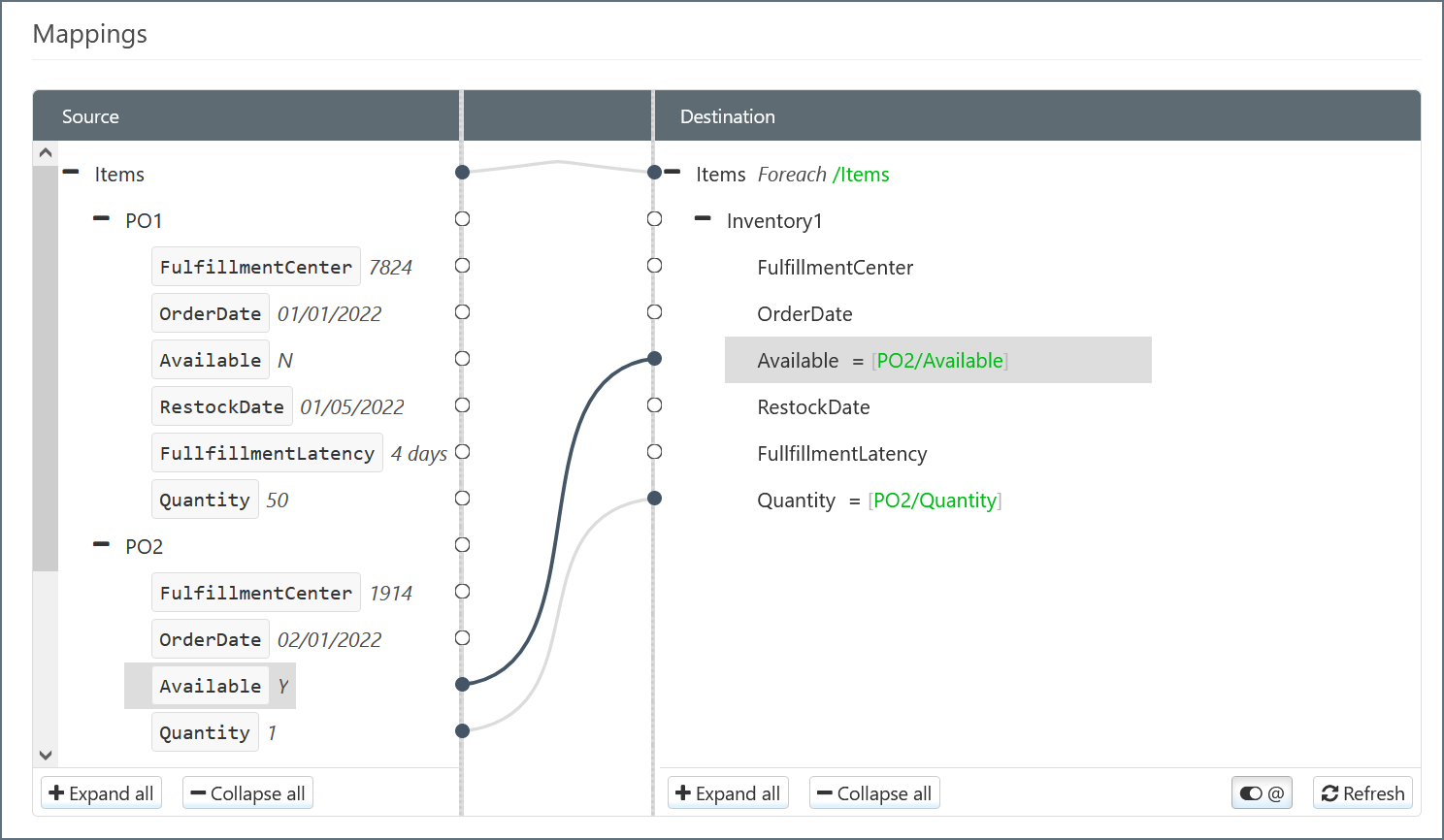

注意：这些元素的 xpath 是相对于 Foreach xpath 的。

使用 Lookahead 语法的条件映射

850 文档包含多个 N1Loop1 元素，代表交换中的参与方及其角色（例如，收货方或付款方）。对于每个 N1Loop1，N1Loop1/N1/N104 元素保存标识该参与方的值（参与方名称或 ID），因此必须将这些值映射到输出 CSV。然而，无论参与方的角色如何，每个 N104 元素的 xpath 都是相同的，因此仅靠指向 N104 元素的 xpath 不足以映射正确的值。

参与方的角色保存在 N1Loop1/N1/N101 中，因此映射需要在将 N104 元素值映射到输出 CSV 之前查看 N101 元素。换句话说，BillToPartyCode 需要映射到：

N1Loop1/N1/N104 WHERE N1Loop1/N1/N101 = 'BT'

这种条件映射可以使用 Lookahead 语法完成。

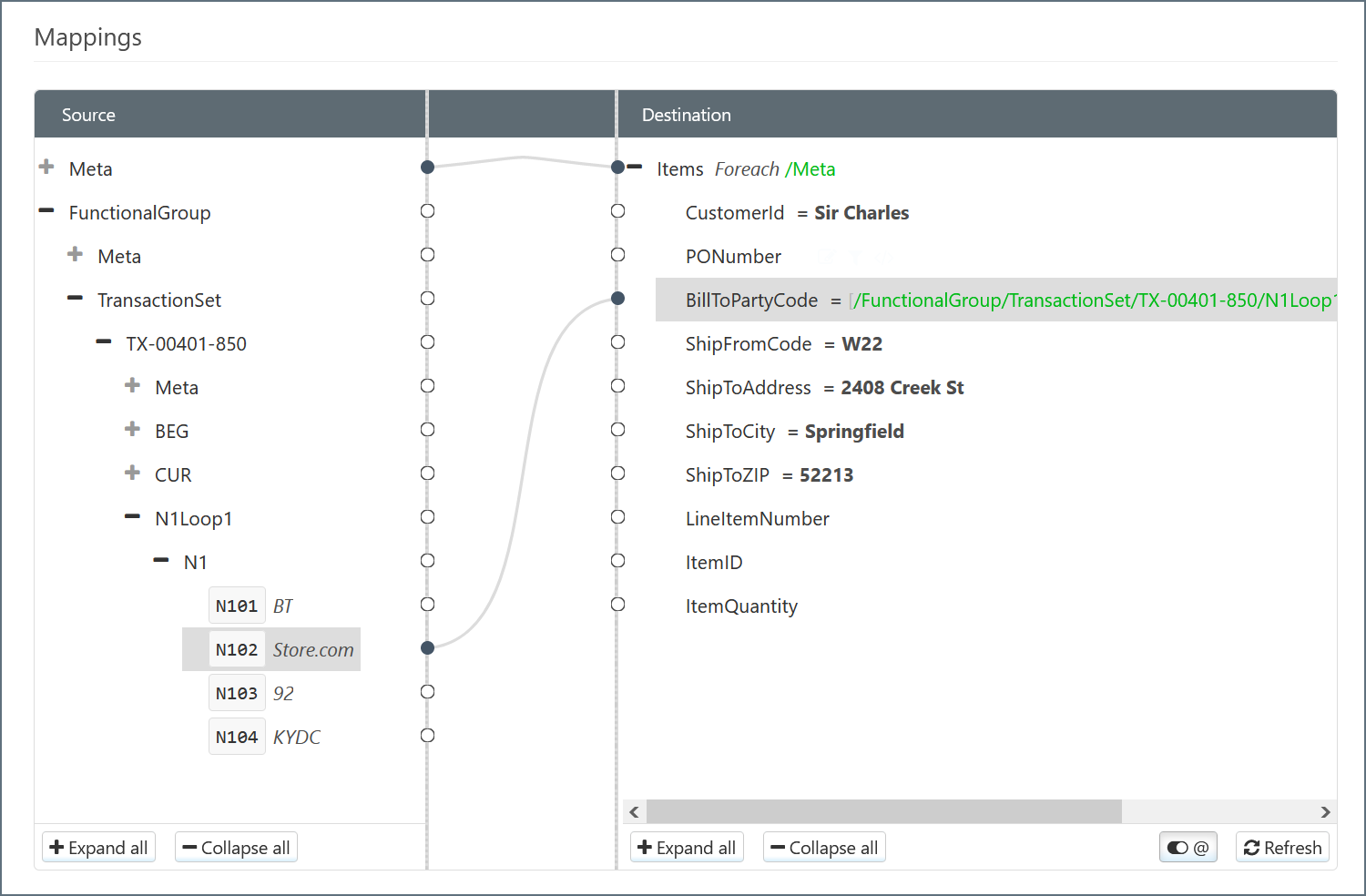

首先，将包含源值的元素拖动到目标元素 (BillToPartyCode) 上：

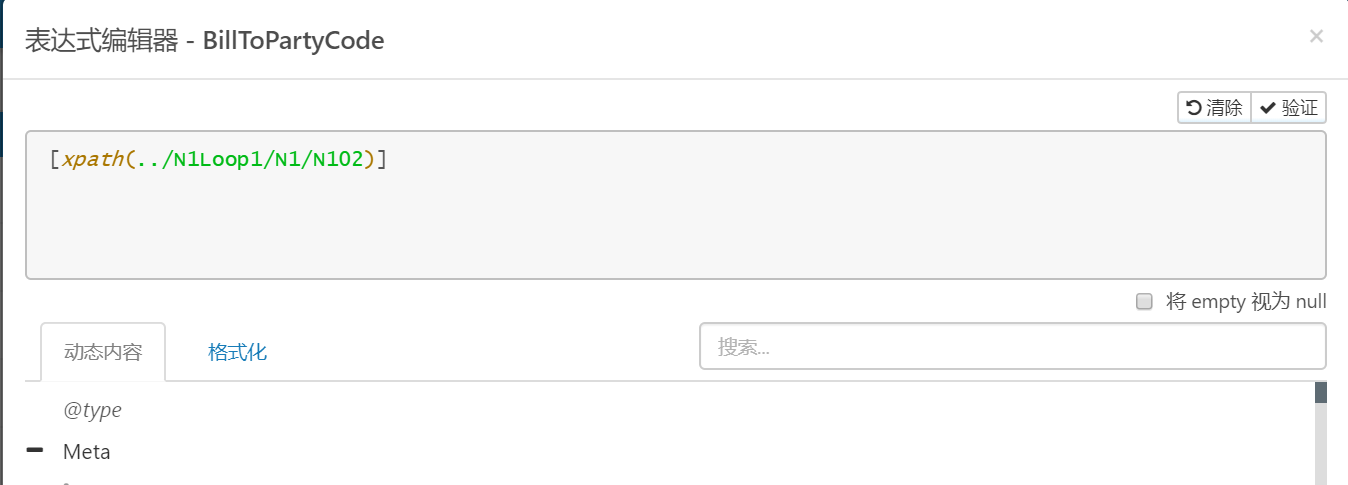

然后，将鼠标悬停在已映射的 BillToPartyCode 元素上，点击平板和铅笔图标以打开 节点值 (Node Value) 编辑器：

请注意，当前映射的 xpath 是 N1Loop1/N1/N104，要查看的 xpath 是 N1Loop1/N1/N101。Lookahead 语法的指定如下：

• 在当前 xpath 中找到作为要查看元素的最近父元素的元素（在本例中为 N1 元素）
• 在方括号 [ ] 中指定要查看元素的 xpath（在本例中为 [N101]）
• 添加一个等号表达式 = 以指示要检查此元素的值（在本例中为 BT）
• 用反斜杠转义方括号，使其不被作为 xpath 表达式的一部分进行评估

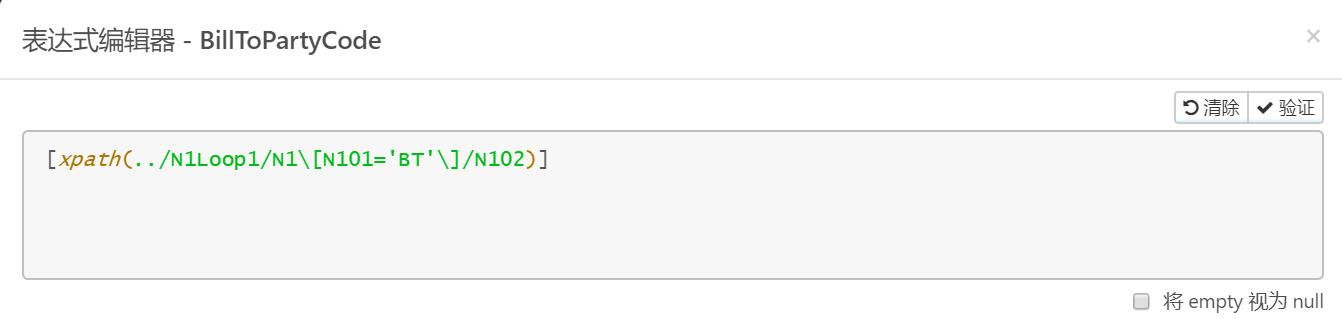

生成的 Lookahead 表达式如下所示：

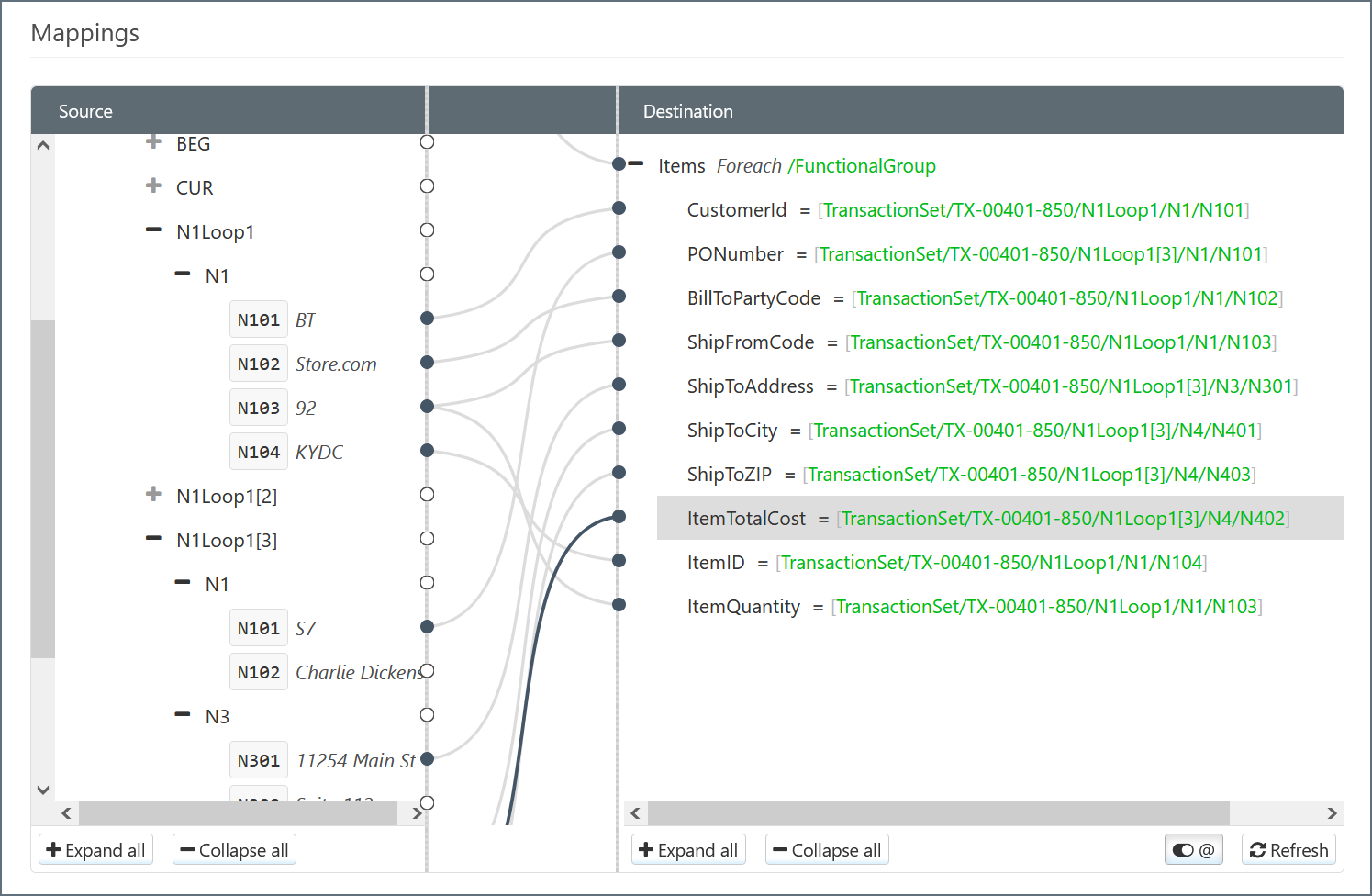

对其余目标元素重复相同的过程。

使用节点值编辑器进行修改和计算

除了 xpath 操作外，节点值编辑器还支持在映射期间修改或操作值的 格式化器。ItemTotalCost 元素需要映射为行项目的总成本，这在源元素中无法直接获得，但可以通过将项目数量乘以项目价格轻松计算得出。

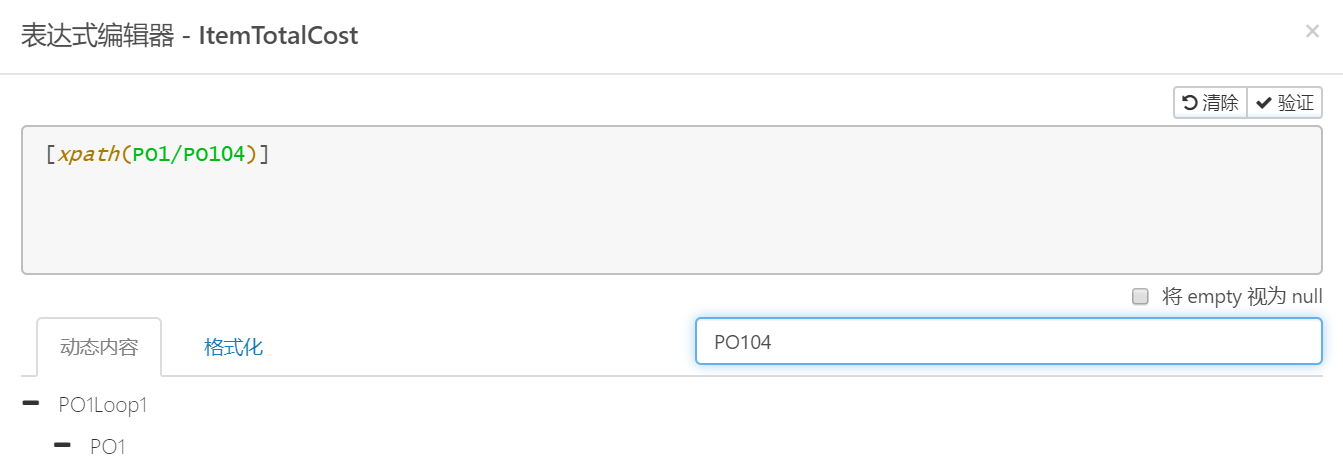

作为起点，将项目价格映射到 ItemTotalCost 元素并打开节点值编辑器。

可以使用 multiply 格式化器将此起始值（单价）与项目数量相乘。格式化器语法的运作方式如下：

• 序列包含在方括号中（如当前 ItemTotalCost 表达式中所示）
• 序列从左到右进行评估
• 序列由竖线字符分隔（例如，[value | formatter1() | formatter2() | formatter3()]）

注意：将源节点拖动到目标节点时生成的 xpath() 语法本身就是一种特殊的格式化器。

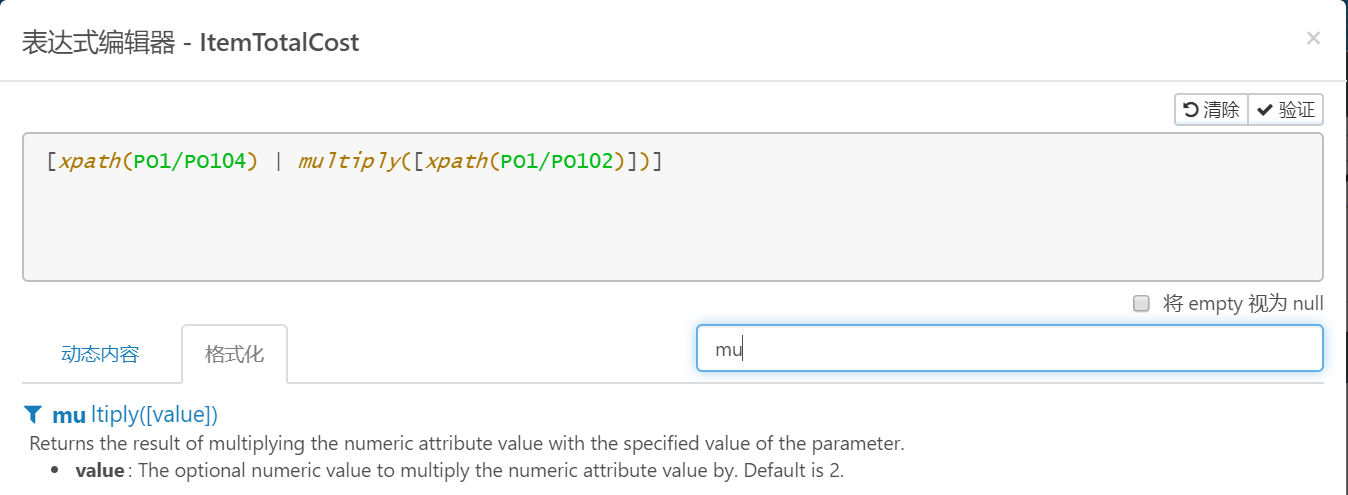

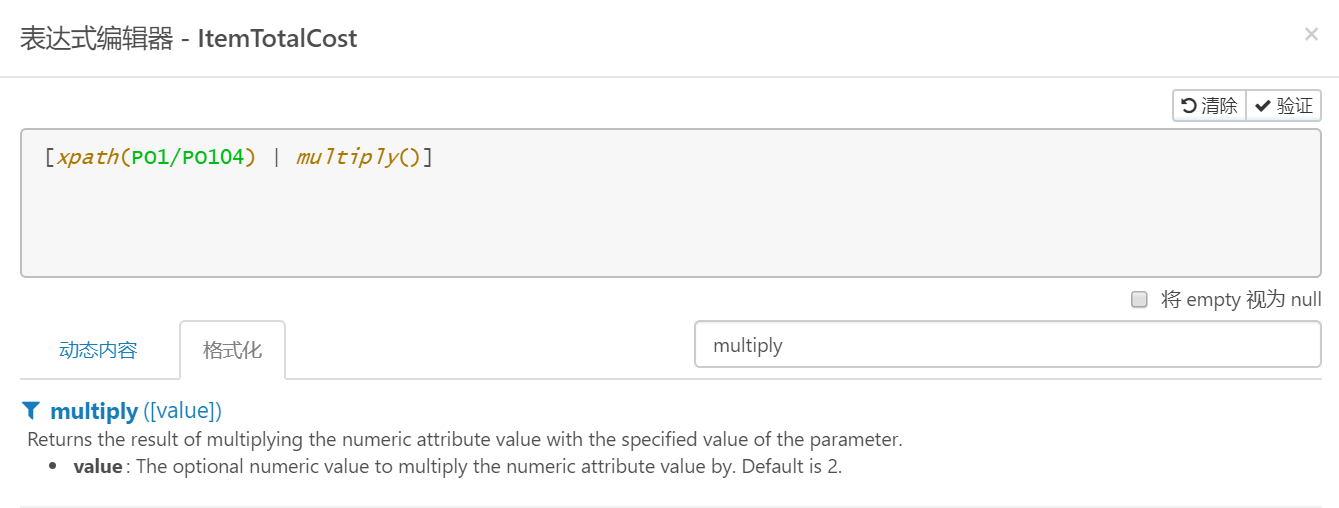

在 xpath 表达式右端（闭方括号内）添加一个竖线分隔符，为格式化器创建一个新空间。在此空间中，手动输入 multiply() 格式化器，或导航到节点值编辑器中的 格式化器 页面，搜索 ‘multiply’，然后点击相应的格式化器将其添加到表达式中。为了将起始值（项目价格）与项目数量相乘，需要将项目数量值指定为 multiply 格式化器的参数。由于此值需要从输入的 850 中获取，因此需要另一个 xpath 表达式，其 xpath 对应于项目数量 (PO1/PO2)：

生成的表达式通过将单价乘以项目数量，正确计算出行项目的总成本。

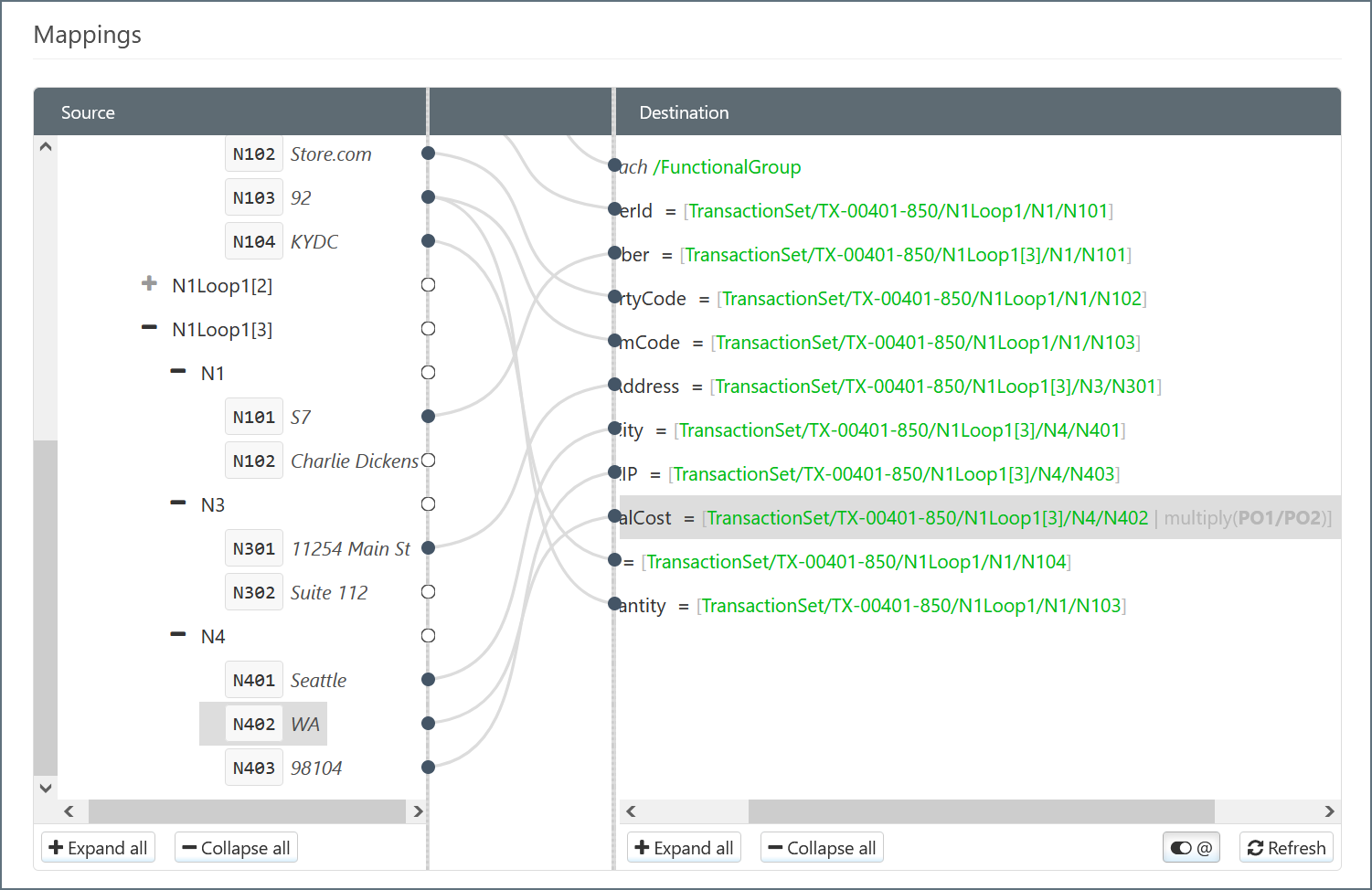

保存表达式后，映射即告完成。保存对 XML Map 端口的更改，即已配置好完整的工作流。

示例文件

本指南使用以下的示例数据：

X12 850

ISA*00*          *00*          *ZZ*AMAZONDS       *01*003025392      *160623*1448*U*00401*000000013*0*P*+~
GS*PO*AMAZONDS*ATFDS*20070911*2001*95*X*004010~
ST*850*0003~
BEG*00*DS*TesT0008516**20070805~
CUR*BT*USD~
N1*BT*Amazon.com.kydc,Inc.*92*KYDC~
N1*SF*WHSE*92*WHSE~
N1*ST*Charlie Dinkins~
N3*11254 Main St*Suite 112~
N4*Seattle*WA*98104*US*CC*United States~
TD5**92*UPS_GR_RES****ZZ*RES~
N1*LW*Amber Baker~
N3*123 Anderson Avenue~
N4*Seattle*WA*98103*US~
PO1*1*3*EA*18.04*NT*SK*1617*****BL*1*ZZ*Amazon.com~
PO1*2*2*EA*54.42*NT*SK*4927*****BL*1*ZZ*Amazon.com~
PO1*3*1*EA*18*NT*SK*9876*****BL*1*ZZ*Amazon.com~
CTT*3*6~
SE*15*0003~
GE*1*40~
IEA*1*000000040~

CSV

CustomerId,PONumber,PODate,BillToPartyCode,ShipFromCode,ShipToAddress,ShipToCity,ShipToZIP,LineItemNumber,ItemID,ItemQuantity,ItemPrice,ItemTotalCost
Sir Charles,128F195,20190805,AbRes,W22,2408 Creek St,Springfield,52213,1,BouncyRubberBall,4,2.49,9.96
Sir Charles,128F195,20190805,AbRes,W22,2408 Creek St,Springfield,52213,2,SquishyNerfBall,2,4.29,8.58
