汽车行业EDI教程欧洲EDIFACT标准——DELFOR映射详解与拖拽实战

本文主要介绍基于知行之桥EDI系统，如何将DELFOR的EDIFACT文件逐步映射为自定义的DELFOR XML。

登录到知行之桥 EDI 系统后，进入之前配置好的工作区，我们先简单回顾一下已经搭建好的完整工作流：

第一个是 OFTP 端口，用来和交易伙伴进行通信；第二个是 EDIFACT 端口，配置类型为 EDIFACT 转 XML，负责把收到的 DELFOR 报文转换为标准 XML；第三个是 XML Map 端口，用于将标准 XML 映射为我们自定义的 XML，这也是本节课的重点；最后一个是 File 端口，它会把生成的 DELFOR 自定义 XML 文件上传到指定的共享目录，供业务系统处理。

OFTP端口和EDIFACT端口的配置我们已经在前面的视频中学习过。

交易伙伴将DELFOR报文经OFTP通信连接发给我们，报文随蓝色箭头流EDIFACT端口。

我们在EDIFACT端口的输入界面就可以看到EDI报文。

EDIFACT端口转换出的标准XML在输出界面可见。

可以看到，这个标准 XML 基本上是把 DELFOR 报文的段和元素结构原样展示出来的，对后端业务系统来说不便直接使用。所以我们会通过 XML Map 端口，把标准 XML 映射成自定义 XML，将更清晰、更容易处理的结构传递给后端业务系统。

接下来进入XML Map端口的配置。这里我新创建一个XML Map端口为大家演示。

在 XML Map 端口中，首先需要上传标准 XML 作为来源模板。系统自带了完整的 EDI 国际标准全集对应的标准 XML 文件，我们可以直接使用。点击【模板文件】，搜索 DELFOR，然后选择版本号为 D04A。主机厂的项目规范里一般都会标明具体使用的版本号，按项目要求选择就可以了。

接下来上传我们自己的自定义 XML 作为目标模板，点击【模板文件】→【上传文件】。

模板文件配置后，就可以通过拖拽的方式来配置标准XML与自定义XML之间的映射关系。

在来源模板中，TX-D04A-DELFOR 节点下面就是整个交易集 Transaction Set 的内容，也就是我们实际需要做映射的部分。

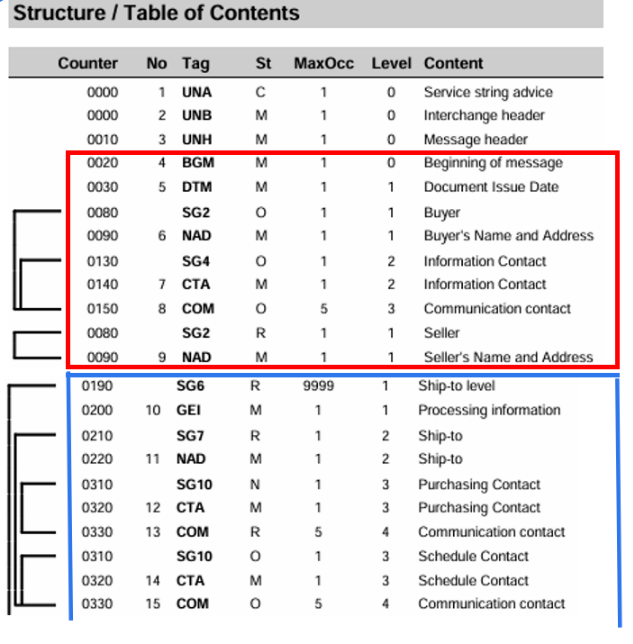

我们可以对照上一期视频里讲到的 H 公司 DELFOR 规范层级来看，可以看到 BGM、DTM 等 Header 层的段；再往下，从 GEILoop1 节点开始是 Ship-to 层。

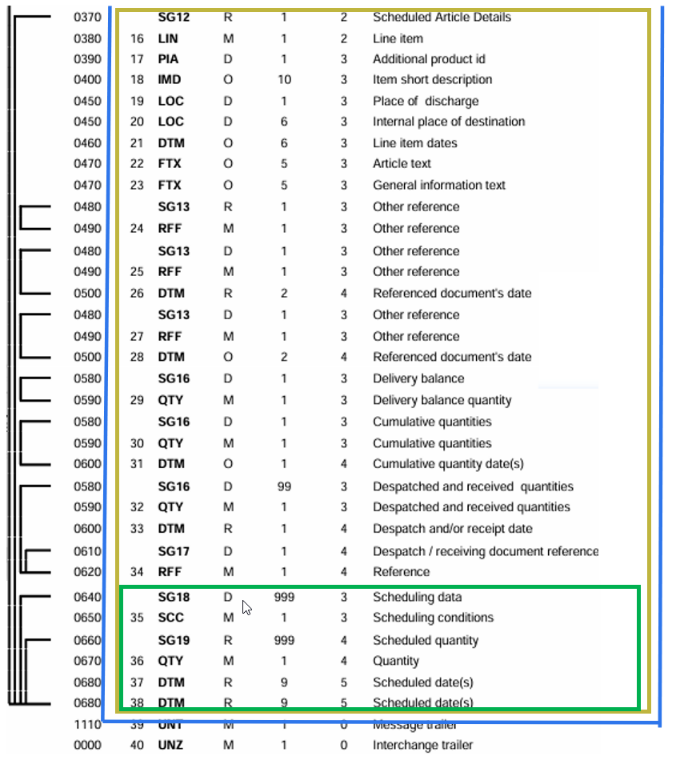

从 LINLoop1 节点开始是 Item 层，而 SCCLoop1 节点开始就是 Schedule 层。

因为我们使用的是包含 EDIFACT 标准全集的来源模板，而实际项目中主机厂的规范只会选用其中的一部分段，所以在映射时只需要按照主机厂提供的规范去做对应的映射即可，有些段是不需要使用的。

接下来我们开始进行数据映射。首先先处理主要的层级节点。我们把来源模板里的 TransactionSet 节点拖拽到目标模板的 DELFOR 根节点上，因为 TransactionSet 对应的是报文中的 UNH 段，后面的内容才是具体的业务数据。

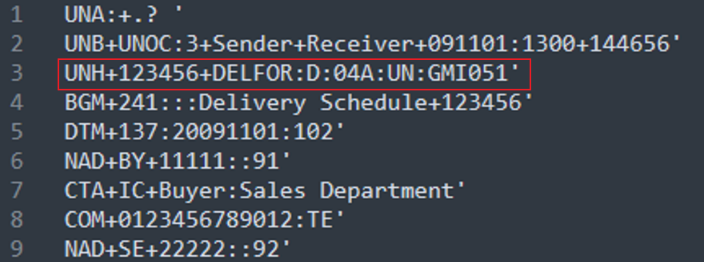

TX-D04A-DELFOR 节点其实是在节点名称中体现了 UNH 段的报文类型和版本号，所以我们把它拖拽到目标模板的 Header 上。每一个 TransactionSet 里只会有一组 Header 层的数据。

再往下，GEILoop1 是 Ship-to 层的起始节点，我们把 GEILoop1 拖拽到目标模板中的 ShipTo 上；同样地，将 LINLoop1 拖拽到 Item 上。

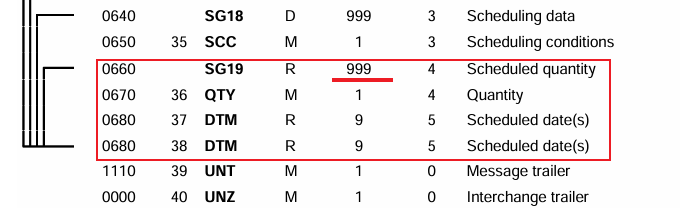

对于Schedule层，在规范中可以看到，QTYLoop中包含主要的要货数量、要货日期信息，且QTYLoop在SCCLoop中是可以出现多次的。所以我们直接将这个QTYLoop2 拖拽到 Schedule 上，从而保障对所有要货信息的映射。

可以看到，这些拖拽操作在右侧都会自动生成 FOREACH 循环。以 GEILoop1 映射到 ShipTo 为例，DELFOR 报文中的每一个 GEILoop1，也就是每一组 我们讲到的Ship-to 层的数据，都会在自定义 XML 中生成一个对应的 ShipTo 节点。

大家记得在映射过程中，随时点击右上角的 保存 按钮。

接下来我们开始映射具体的数据节点，先从第一个段 BGM 段开始。

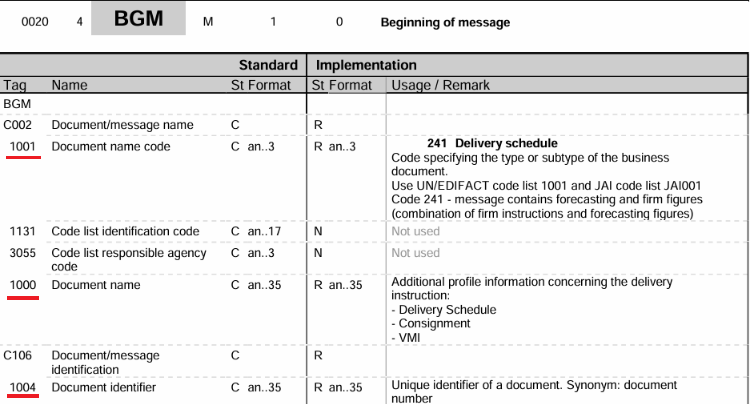

对照规范可以看到，BGM 的 C002/1001 是一个固定值 241，表示 Delivery Schedule，本身不包含实际的业务数据，所以在我们的自定义 XML 里并没有为它设计对应节点，这个数据元也就不需要映射。

C002/1000 是预测单据类型，我们直接把 1000 节点拖拽到 Header 下的 DocumentType 节点上，这样就建立了 C002/1000 到 DocumentType 的映射关系。

当鼠标悬停在 DocumentType 右侧，点击【编辑节点】，可以看到对应的映射表达式是[xpath("BGM/C002/_1000")]，也就是 DocumentType 会从标准 XML 中，读取 BGM 段下 C002/1000 这个数据元的值，其中 xpath 表示 XML 路径，方括号表示取值。

同样地，C106/1004 是预测单据编号，我们将它拖拽到 Header 下的 DocumentNumber 节点上，就建立了 C106/1004 到 DocumentNumber 的映射。

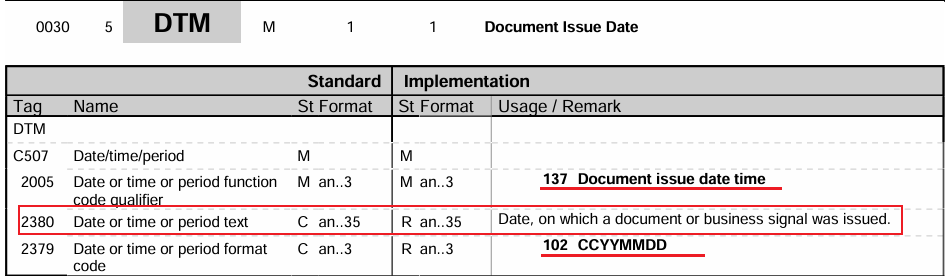

规范中的下一个字段是 DTM 段，其中 C507/2380 表示单据发布时间，我们将它拖拽到 Header 下的 DocumentDate 节点上进行映射。
C507/2005 是固定值 137，用来表示时间含义，C507/2379 是固定值 102，用来表示时间格式，通常不进行映射。

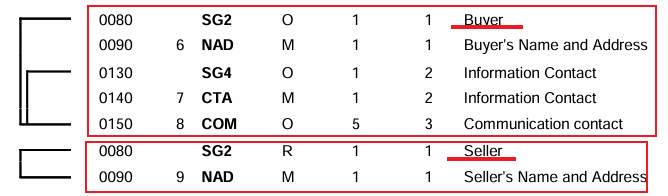

下面我们进入到 SG1，也就是 NADLoop1。[规范中可以看到，NADLoop1 分为两种类型：3055 数据元为 BY 的是买方信息，为 SE 的是卖方信息。

以 BuyerID 为例，我们需要在标准 XML 中找到 3055 为 BY 的那一组NADLoop，然后把其中 NAD 段的 C082/3039 映射到 BuyerID。

第一步，新建一个循环节点，用来遍历报文里的所有 NADLoop1。右击 BuyerID，选择【添加节点】→【添加循环】，循环名称可以自定义，这里我们命名为 NAD_BY，然后将来源模板中的 NADLoop1 节点拖拽到这个循环节点上，这样就为 NADLoop1 建立了一个 FOREACH 循环，此时 BuyerID 就成为这个循环的子节点。右键创建的循环节点只表示FOREACH逻辑，不会实际输出为XML节点。

第二步，配置条件 3035 = BY。这里有两种方式，可以在循环节点 NAD_BY 上配置条件，也可以在 BuyerID 这样的子节点上配置条件。因为 BY 这一组 NADLoop 里有多个字段需要映射，所以我们直接在循环节点上统一配置条件。

鼠标悬停在 NAD_BY 这一行，点击右侧的筛选图标【添加映射条件】→【添加规则】→【输入 XML 值于 NAD/_3035 等于 BY】，然后添加映射条件。此时可以看到出现了 Where condition，表示当 FOREACH 循环遍历到满足条件的 NADLoop 时，才会进入它的子节点进行映射。

第三步，配置具体映射关系，把 NAD/C082/_3039 直接拖拽到 BuyerID 上即可。

当我们需要把满足某个特定条件的数据元映射到自定义 XML 时，就可以按刚刚这个思路来配置，关键是要先确认是否需要循环遍历，以及应该在哪一个层级上进行遍历。

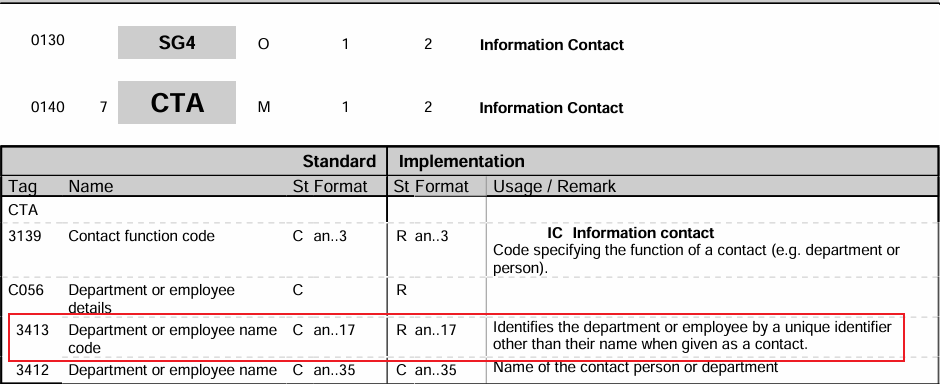

买方 NADLoop 里的 CTA 段中，3413 数据元应当映射到 BuyerINFDepartmentId 上，所以这个字段同样需要放在刚刚设置好的循环和条件下面进行映射。

我们把 BuyerINFDepartmentId 向 NAD_BY 拖拽并向右移动，可以看到界面上会出现淡蓝色的短横线和深蓝色的长横线，这是用来提示节点层级的：深蓝色表示当前拖拽后最终所在的层级，淡蓝色则是周围其他节点的层级参考。

拖拽放置后，可以看到BuyerINFDepartmentId 已经被拖拽成 NAD_BY 的子节点，接下来再把 CTA 段的 3413 节点拖拽到 BuyerINFDepartmentId 上即可。

下面我们再通过一个需要建立循环条件的例子来巩固一下。

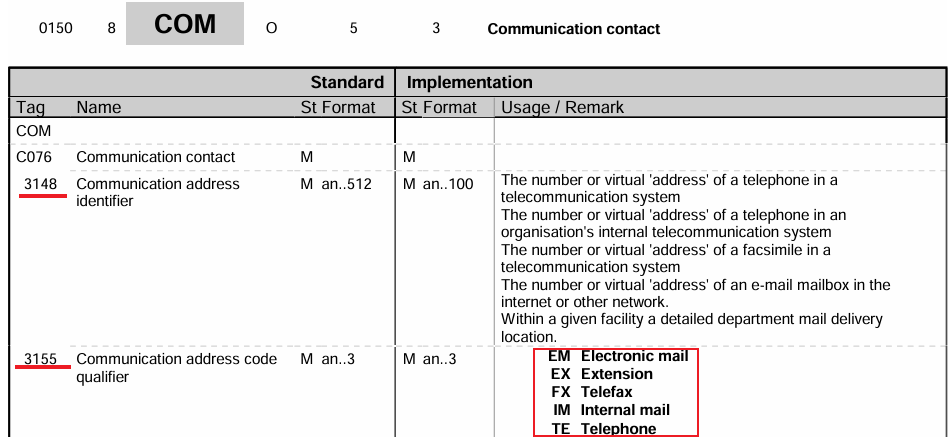

在规范中可以看到，COM 段里的 3155 数据元代表联系信息的类型，不同的值对应不同含义，比如邮箱、电话、传真等。我们的需求是：在买方的 NADLoop 中遍历所有 COM 段，根据 3155 的不同，将3148 映射到对应的自定义 XML 节点上。

我们先把 BuyerINFTel 拖拽到 NAD_BY 循环下面，然后按步骤来操作。

第一步，新建一个循环，用来遍历当前买方 NADLoop 里的所有 COM。右击 BuyerINFTel，选择【添加节点】→【添加循环】，循环命名为 NAD_BY_COM，然后将来源模板中的 COM 节点拖拽到这个循环节点上。

这时可以看到 FOREACH 显示的路径是 CTALoop1/COM，相当于是一个双层循环，表示会遍历当前买方 NADLoop1 下的所有 CTALoop1，并进一步遍历这些 CTALoop1 中的所有 COM。

第二步，配置条件。因为每个 COM 段只有一个值需要映射，所以这次我们在子节点上配置条件。在 BuyerINFTel 节点上添加映射条件 C076/_3155 = TE，鼠标悬停后点击右侧【添加映射条件】→【添加规则】→【输入 XML 值于 C076/_3155 等于 TE】，添加映射条件。

第三步，配置映射关系，把 3148 节点直接拖拽到 BuyerINFTel 上即可。

同样的方法，BuyerINFEmail、BuyerINFExtension 等其他买方联系信息节点，也都可以拖拽到 NAD_BY_COM 下，再分别配置对应的条件和映射。

我们来完整梳理一下 BuyerINFTel 这个节点当前的映射逻辑：

从 Header 节点开始进入标准 XML 的 TX-D04A-DELFOR 节点，NAD_BY 循环会在这一层级下遍历所有的 NADLoop1，当遍历到 3055 等于 BY 的NADLoop时进入NAD_BY下的节点映射；

之后，NAD_BY_COM 循环会在这个买方 NADLoop 中继续遍历所有的 CTALoop1/COM 路径。当遍历到 3155 等于 TE 的 COM 段时，就把它的 3148 映射到 BuyerINFTel；

当遍历到 3155 等于 EM 的 COM 段时，则把它的 3148 映射到 BuyerINFEmail，其他联系信息节点也以此类推。

点击展开箭头，就可以更清晰地看到整个映射的层级结构。

ShipTo层的映射与我们刚刚讲解的NADLoop部分类似，可以类比映射。

下面我们进入到 Item 层。

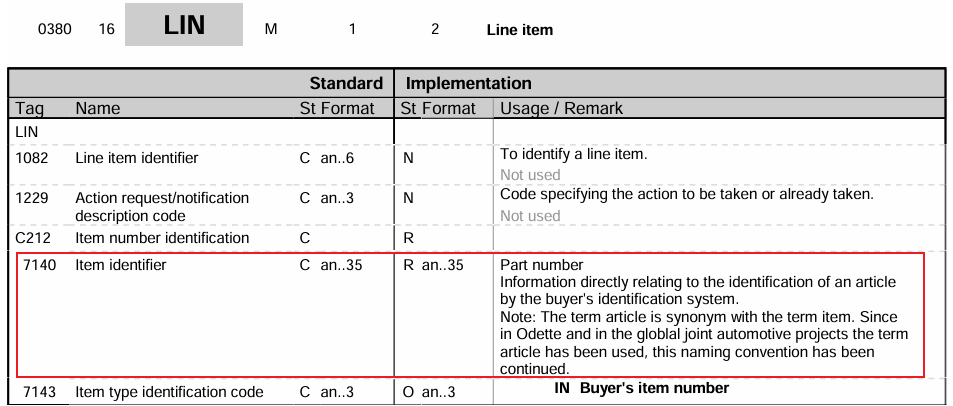

LIN 段的 C212/7140 数据元对应 BuyerItemNumber，直接拖拽到目标节点即可。

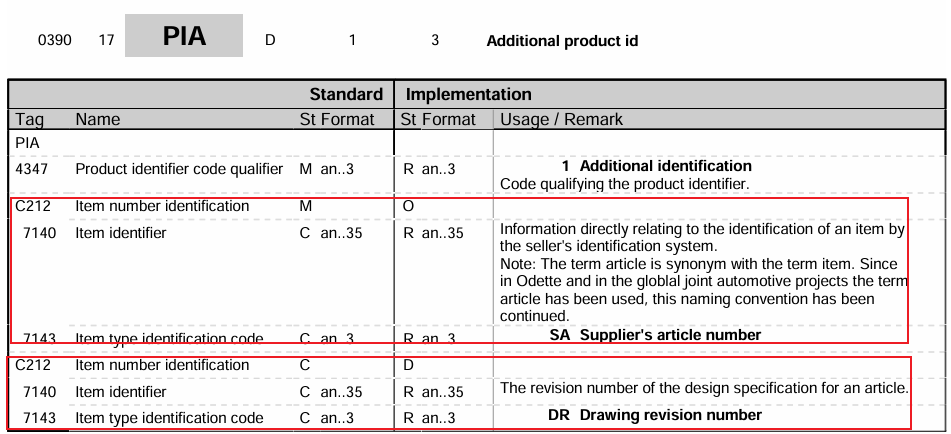

PIA 段比较特殊，规范中显示它有两个 C212 数据元，分别对应供应商物料编号（Supplier Article Number）和图纸参考号（Drawing Reference）。这时就需要建立循环节点来处理。

右击 SupplierArticleNumber 节点，添加一个循环节点，我们命名为 Item_PIA，这里循环的对象是 C212，把 PIA 下的 C212 拖拽到 Item_PIA 上。当循环遍历到 7143 数据元为 SA 的 C212 时，就把 7140 映射到 SupplierArticleNumber。

对于 DrawingReference，我们将它向右上方拖拽，使它成为 Item_PIA 的子节点，并设置条件：当遍历到 7143 为 DR 的 C212 时，将 7140 映射到 DrawingReference。

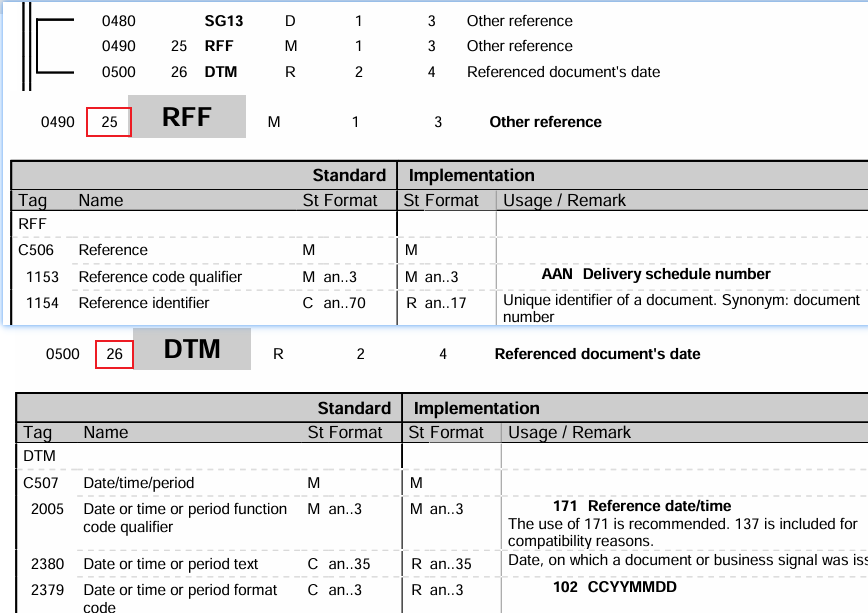

[下面我们再来看 RFFLoop。上个视频中我们讲过，H 公司规范里 Item 层的 RFFLoop 有三种，这里我们以包含序号 25、26 的 RFF 段和 DTM 段的那一种为例。

当时我们解读过，这个 RFF 段的 C506/1154 是交货批次编号（Delivery Schedule Number），DTM 段则是该批次的日期（DeliveryScheduleReleaseDate）。

在映射时，需要先循环遍历每个 RFFLoop，找到 RFF/C506/1153 等于 AAN 的节点，然后对 Delivery Schedule Number 和 DeliveryScheduleReleaseDate 进行映射。

首先，右击 Delivery Schedule Number → 添加节点 → 添加循环，我们命名为 Item_RFF_AAN，然后把左侧对应的 RFFLoop4 节点拖拽到这个循环节点上。

接着配置条件，在循环节点上点击【添加映射条件】→【添加规则】→输入 XML 值 RFF/C506/1153 等于 AAN → 添加映射条件。

最后，将 1154 节点拖拽到 Delivery Schedule Number 上即可。对于 DeliveryScheduleReleaseDate，我们向右上方拖拽，使它成为循环节点的子节点，然后把 DTM 段的 2380 拖拽到它上面完成映射。

其他字段可以按类同的方式自行映射，这里就不一一演示了。

最后补充一个知识点，大家可能已经注意到：在标准 XML 模板中，Header 层我们映射的 NADLoop 末尾带有序号 1，Item 层刚映射的 RFFLoop 后面有序号 4。

这个序号是属于 EDI 国际标准的。

在 EDI 国际标准全集中，每个版本的每个单据都包含几十甚至更多的段，其中一部分被设计为 Loop。为了区分同名的 Loop，国际标准会给每个 Loop 加上序号。例如，Header 层有 NADLoop，ShipTo 层也有 NADLoop，就用序号区分。

项目规范通常是从国际标准中节选的，那么在实施过程中，如何快速确认 Loop 的序号呢？可以使用我们官网的知行EDI 规范查询平台 。

访问到知行软件官网，鼠标悬停在 EDI报文标准这里，点击下拉框中第一个 知行EDI查询平台。这里我们展示了EDI国际标准报文结构。

下滑点击【所有 EDIFACT Release】可以看到各个版本的 EDIFACT，H 公司规范中 DELFOR 是 D04A 版本，点击 D04A ，在搜索 DELFOR，这个就是国际标准 D04A 版本 DELFOR 单据的全集段结构。

对照规范的段结构从上到下查找，就能找到对应的 Loop 序号。例如，Header 层 BGM、DTM 后面就是 SG1，对应 NADLoop1；再往下 SG2 是 GEILoop1，它后面的 NADLoop 就是 NADLoop2。Item 层的 RFFLoop 也可以用同样方法查找。主机厂在节选国际标准时，是不会改变段在标准中的相对位置，所以按照规范段自上而下对应即可。

回到我们的示例工作流，当完成所有字段的映射后，我们可以进行测试，查看各节点的取值是否正确。

在EDIFACT端口（CompanyH_EDIToXML）上传一笔示例DELFOR EDIFACT 文件，在输出页面可以查看到转换出的标准XML。文件随蓝线传输，输入DELFOR的XMLMAP端口（CompanyH_DELFOR_XMLMap）进行映射。我们到XMLMAP端口的输出界面，点击文件名查看映射结果。我们可以开两个窗口对比上传的DELFOR报文和映射结果，检查确认是否所有节点正确映射了。

最后DELFOR 自定义XML根据工作流的设置流转到File端口（CompanyH_File_DELFOR），通过配置的上传目录，发送到指定共享目录，待业务系统处理。

以上就是在知行之桥中实现DELFOR EDIFACT映射为自定义XML的操作过程，大家可以线下进行练习，实现DELFOR的映射。练习过程中有任何问题，欢迎随时联系我们咨询。
