BorgWarner DESADV报文解析—— 从JSON到EDI的结构化转换与字段说明

背景说明

在汽车零部件供应链中，DESADV（Despatch Advice，发货通知） 是供应商向主机厂或一级客户发送的发货通知报文，用于向客户提供本次发货的物料明细、数量、包装结构及运输信息。

BorgWarner 作为汽车行业的重要客户，通常要求供应商在每次发货后，通过 DESADV 报文向其提交发货通知数据，作为收货确认、仓储入库、对账结算及质量追溯的重要依据。

由于 DESADV 报文采用 EDIFACT 标准格式，报文层级复杂、字段专业性强，因此需要从DESADV单据规范中分析出结构化、清晰明确的 JSON 结构。最终由后端业务系统生成指定的JSON，由EDI系统将JSON转换为DESADV报文。

本文将结合一份模拟实际的 BorgWarner DESADV 报文示例，说明：

• DESADV 报文中的核心业务信息
• DESADV 报文中的关键字段结构
• JSON 结构设计及字段业务含义


BorgWarner DESADV原始报文示例

以下是一条发送给BorgWarner的DESADV报文（已脱敏）：

报文整体业务含义概览

• 基础单据信息 ASN

单号：123456
时间节点：2003-03-25 发货，预计 2003-03-26 02:00 送达
物流路径：从供应商 999112233 发往工厂 H301 (DELPHI CHASSIS-KETTERING)
重量信息：毛重 200 LBR / 净重 200 LBR

• 详细发运清单与包装结构

物料 A (123ABC99) —— 托盘+箱子包装
发运数量：3,200 PCS 包装详情：该物料装载于 8 个 KLT3214 型号的包装箱内，每箱 400 PCS，统一码放在 1 个 PALLET（托盘）上。
辅助包材 ：4 个 PLASTIC SKIDS (塑料盖板)
物料 B (123ABC88) —— 无托/单层包装
发运数量：1,600 PCS
包装详情：该物料直接装载于 4 个 KLT3214 型号的料箱中，不涉及托盘层级。

关键 EDI 段解析说明

1.报文头（Header）

DESADV:D:97A：发货通知报文，D97A 版本
123456：发货通知单号 (ASN Number)
DTM+137：报文生成时间（2003-03-25 02:00）
DTM+132：预计到达日期（2003-03-26 02:00）

2.业务伙伴与运输信息

ST：收货工厂代码 H301
SU：供应商代码 999123456
TDT+M：运输方式为公路运输，承运商代码 RDWY
EQD+TE：运输设备信息，挂车编号 TRAILER 001

3.托盘+箱子包装结构（物料 A）

CPS+1：第1组包装信息 ，是一组托盘上的箱子信息
PAC+8++KLT3214：当前层级包含 8 个 KLT3214 型号的包装箱
LIN：客户物料号 123ABC99
QTY+12：本次实际发运数量 3,200 PCS

4.无托/单层包装结构（物料 B）

CPS+2++4′：第2组包装信息 ，是一组无托散箱信息
PAC+4++KLT3214：直接使用 4 个 KLT3214 包装箱，不建立托盘关联
LIN：客户物料号 123ABC88
QTY+12：本次实际发运数量 1,600 PCS

5. 标签与追踪信息（以 CPS+1 为例）

PCI+16：标记指令，用于说明标签张贴要求
RFF+CN：关联的集装箱号或参考号 11111
GIR+3：SSCC 编码 (2PAT99) 及看板卡号 (0000005)
GIN+BX：具体的包装箱序列号 (Serial Number)\

6.辅助包材说明

CPS+3 / CPS+4：第3、4组包装信息 ，是两组除箱子外其他包装材料的信息
PAC+4++PLASTIC SKIDS：4 个塑料盖板，用于顶部防护
PAC+1++PALLET：1 个托盘

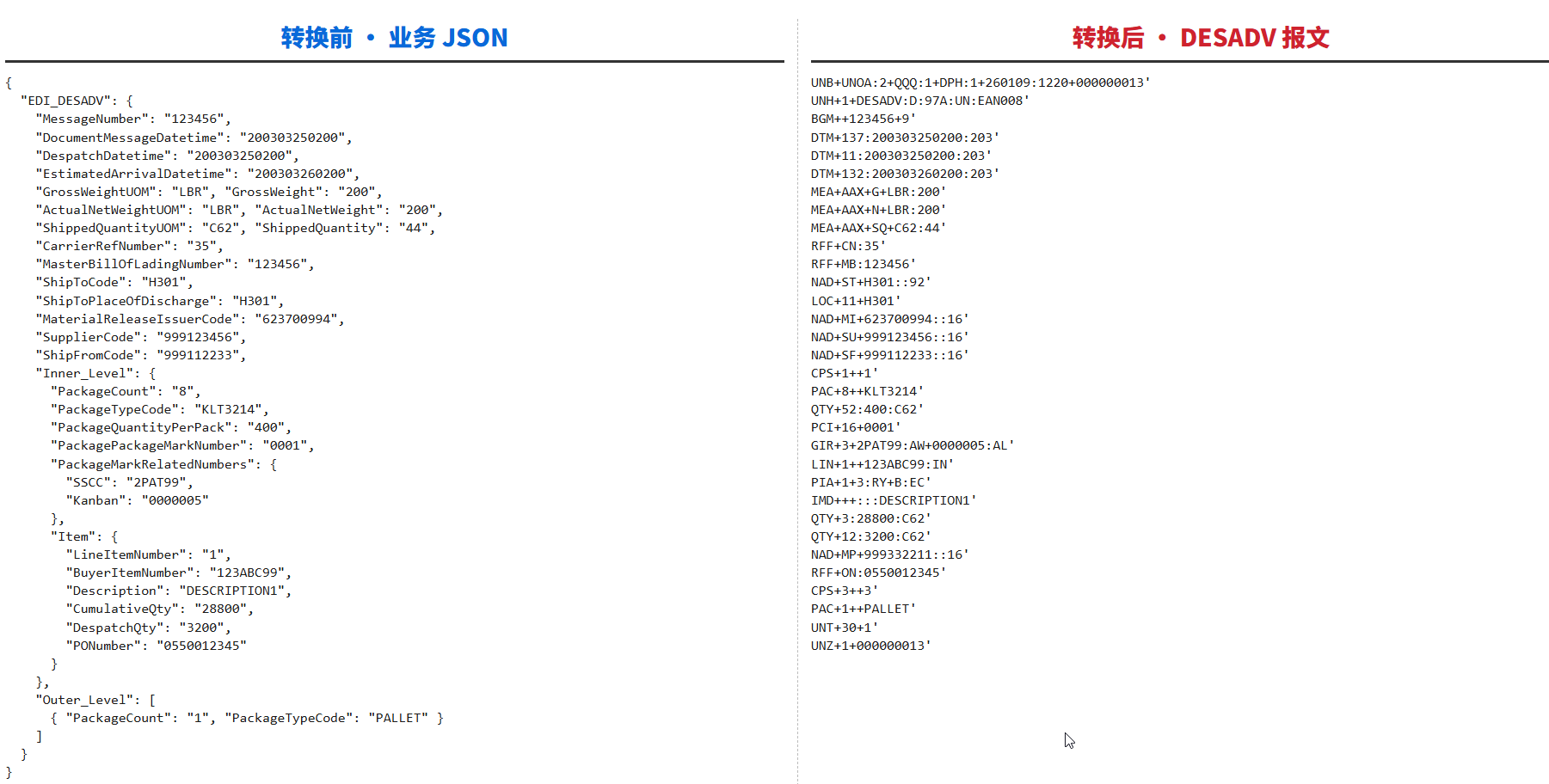

可转换为BorgWarner DESADV的 JSON 示例

需要业务系统生成下述JSON结构推送到EDI系统，从而生成DESADV报文：

JSON 字段业务说明

整体层级结构

EDI_DESADV层（主体信息）

该层用于描述本次发货的主体信息。

• MessageNumber

发货编号，用于唯一标识本次发运，可自定义。

• DocumentMessageDatetime, DespatchDatetime, EstimatedArrivalDatetime

报文生成时间、货物实际发出时间以及货物预计到达收货地点的时间。

• GrossWeight, GrossWeightUOM, ActualNetWeight, ActualNetWeightUOM

发运货物的总毛重及其计量单位，以及实际总净重及其计量单位。

• ShippedQuantity, ShippedQuantityUOM

发运的实际发货数量及其计量单位。

• CarrierRefNumber, MasterBillOfLadingNumber, AirWaybillNumber

承运商参考号、主提单号以及空运提单号。

• IntegratedLogisticSupportCrossReferenceNumber, CustomerRefNumber

物流相关参考编号。

• ShipToCode, ShipToPlaceOfDischarge

收货方代码及卸货地点代码，来自DELFOR。

• MaterialReleaseIssuerCode, OrderedByCode, OrderedByCountryCode

物料需求或订单的发布主体，来自DELFOR。

• SupplierCode, ShipFromCode

供应商代码及发货方代码，来自DELFOR。

• TermsOfDeliveryCode, TermsOfDeliveryTermsOfDeliveryOrTransport, TermsOfDeliveryGeneralInformationText

交付条款，包括标准交付条款代码（如 FOB）、对应的交付或运输方式说明，以及补充说明文本。

• TransportStageCode, TransportModeCode

运输阶段及运输方式代码，用于描述货物当前所处的运输状态及运输方式。

• TransportCarrierId, TransportCustomerAuthorizationNumber

发运所使用的承运商代码及客户侧运输授权编号。

• TransportTransitDirectionCoded, TransportExcessTransportationReasonCoded,

TransportExcessTransportationResponsibilityCoded

运输方向及发生超额运输时的原因和责任归属。

• TransportIdOfMeansOfTransportIdentification, EquipmentType, EquipmentId, EquipmentSealNumber

运输工具标识、设备类型、设备编号（如挂车号）及封签号。

Inner_Level层（内层包装信息）

用于描述托盘 + 箱子包装类型中箱级包装的相关信息。

• PackageCount

箱数。

• PackageTypeCode

包装类型代码，用于标识所使用的包装规格或容器类型（如 KLT3214

• PackageQuantityPerPack

每箱内物料数量。

• PackagePackageMarkNumber

卸货地点，来自DELJIT。

• PackagePackageMarkCarrierRefNumber, PackagePackageMarkPackageNumber, PackagePackageMarkSealNumber

用于描述包装相关的物流及物理标识信息，分别表示承运商参考号、包装编号及封签号。

• SerialShippingContainerCode

箱子的SSCC号。

• PackagePackageMarkRelatedIdentificationNumbers.KanbanCardNumber

箱子的看板号。

Item 层（物料信息）

用于描述物料明细信息。

• LineItemNumber
  物料行序号，单笔ASN中从1开始递增。
• BuyerItemNumber
  BorgWarner的物料号，来自DELFOR。
• AdditionalRecordKeepingOfModelYear, AdditionalEngineeringChangeLevel
  车型年度及工程变更版本。
• ItemDescriptionContent, ItemDescriptionContent2
  物料描述信息，来自DELFOR。
• CumulativeQuantity, DespatchQuantity
  截至当前发运的累计数量，来自DELFOR；以及本次实际发运数量。
• ManufacturingPlantCode, ManufacturingPlantCodeListAgency
  物料生产工厂信息。
• GeneralInformationFreeTextCode
  通用信息文本。
• PurchaseOrderNumber
  采购订单号，来自DELFOR。

PackageMark层（仅对Primary Metal使用）

该层级位于 Item 层之下，仅在物料类型为 primary metal（如钢卷、板材、金属坯料等）时使用。

• Number
  PackageMark 编号，用于标识当前金属物料或金属单元。
• GrossWeight, GrossWeightUOM
  表示该金属物料的毛重及其计量单位。
• Length, LengthUOM
  表示该金属物料的长度及其计量单位。
• Thickness, ThicknessUOM
  表示该金属物料的厚度及其计量单位。
• WidthDimension, WidthDimensionUOM
  表示该金属物料的宽度及其计量单位。
• Weight, WeightUOM
  表示该金属物料的净重或理论重量及其计量单位。
• DespatchQuantity
  表示该金属物料对应的发运数量，通常用于描述按件或按重量拆分后的发运单位。
• GoodsIdentityNumbers
  用于描述金属物料的唯一识别信息。
• GoodsIdentityNumbers.Number
  金属物料标识号（如卷号、炉号或批次号），用于在生产、仓储及物流过程中对单件 primary metal 物料进行追溯。

NoPackagingHierarchy_Level层

结构与Inner_Level层相同，用于描述无托散箱/单层包装的信息

Outer_Level层

用于集中描述本次发货使用的托盘及包装辅助材料（如盖子）的信息。

• PackageCount
  包装材料的数量。

• PackageTypeCode
  包装类型代码（如 PLASTIC SKIDS）。

JSON -> DESADV方案实现说明

基于知行之桥 EDI 系统，业务系统可直接向平台发送结构化 JSON 数据。知行之桥通过内置的 JSON 端口接收业务数据，并结合 XML Map 映射能力，对业务字段进行解析、校验与映射，最终自动生成符合 BorgWarner 要求的 DESADV（Despatch Advice）EDIFACT 报文。

该流程实现了 业务系统 → JSON → DESADV 报文 的反向转换能力，无需业务系统直接处理 EDIFACT 规范细节，即可完成发运通知类报文的标准化输出与对外发送，从而构建完整、可配置的自动化发运业务工作流。

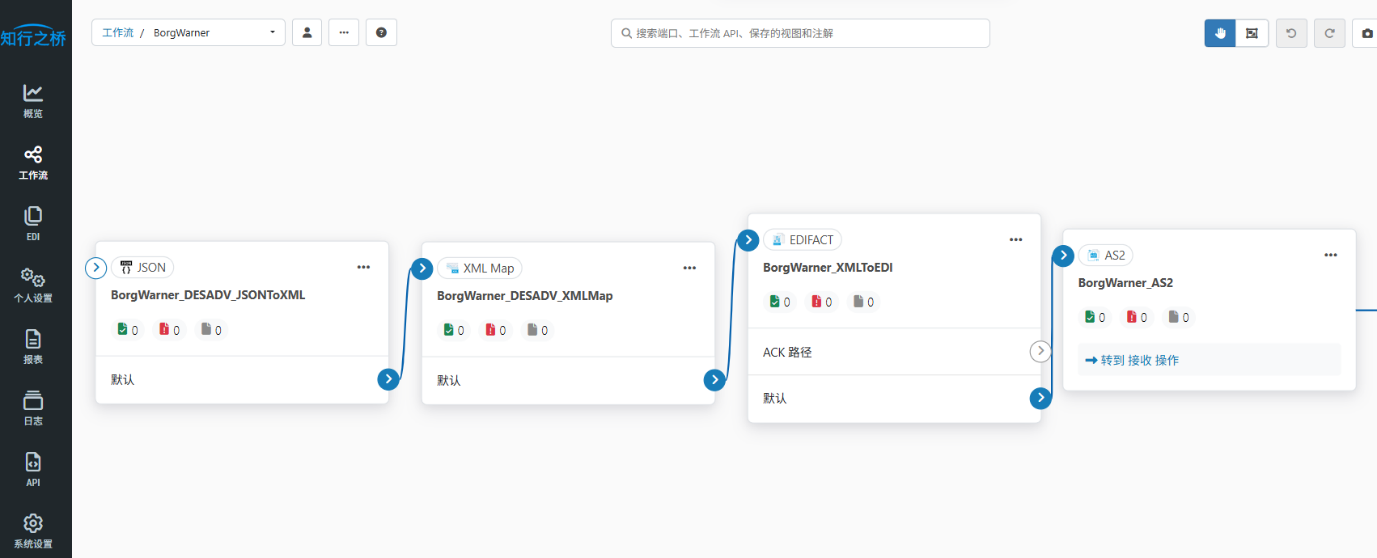

工作流示意图如下：

总结

BorgWarner 业务系统产生的发运数据，承载着供应链执行阶段中关键的发货、包装及物流信息，是上下游进行收货确认、库存管理与运输协同的重要依据。通过将业务系统输出的结构化 JSON 数据，按照既定业务语义与报文规范，自动转换为符合 BorgWarner 要求的 DESADV 报文格式，可实现发运信息在供应链中的标准化传递与高效流转。

合理、规范的 JSON 数据模型设计，是发运业务数据能否准确映射为 DESADV 报文的核心基础。基于知行之桥 EDI 系统内置的 EDIFACT 端口、XML Map 端口及 JSON 端口能力，系统可对业务数据进行字段映射、层级组装与规则校验，确保生成的 DESADV 报文在结构、语义及业务一致性方面均符合行业与客户规范。

依托知行 EDI 在汽车行业长期积累的实施经验与成熟稳定的映射机制，企业无需对业务系统进行大规模改造，即可快速完成发运数据向标准 EDI 报文的转换与对接。在保障数据准确性、报文合规性及传输可靠性的同时，该方案有效降低了实施复杂度与后期运维成本，为汽车供应链发运协同及业务稳定运行提供了持续、可靠的技术支撑。
