知行之桥传输带附件的文件示例

在大多数的项目中,交易伙伴往往只要求传输报文消息,业务数据经由报文内容来进行传输。但有些交易伙伴也会要求传输带附件的文件,比如在与大众和延锋汽车YFAI对接的项目当中,交易伙伴要求传输VDA4951 ENGDAT报文,该业务报文是工程数据(Engineering Data Message)。除了报文之外,还需要传输附件,附件中包含CAD工程制图相关内容。

那么针对这样的场景需求,知行之桥该如何实现呢,我们一起来看看吧!

一、工作流示例

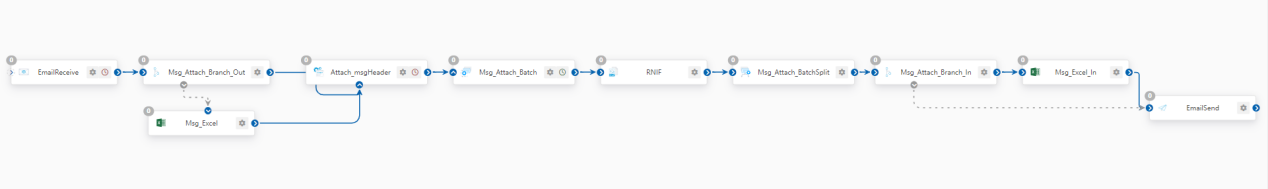

在此举例知行提出的一种解决该种传输需求的工作流示例。如下图所示:

edi

示例中,用户与知行之桥的数据转换使用EXCEL方案,通过邮件的方式进行数据传输。当然也可按照实际需求选择其他的集成方案,比如中间数据库、API接口调用等。

二、OutBound 输出方向说明

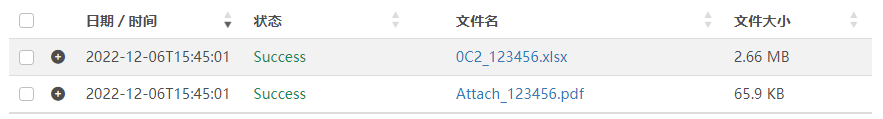

OutBound输出方向工作流指的是用户将业务数据传输至EDI系统,再经由EDI系统处理之后发送给交易伙伴。首先,用户将填好数据的EXCEL文件以及相应的附件,发送至指定的邮箱。需要注意文件名的设置,两个文件都需要在文件名中标注上唯一的业务标识编号,比如订单编号,附件还需要带有“Attach”字符串。下图示例的业务标识编号为“123456”。

edi

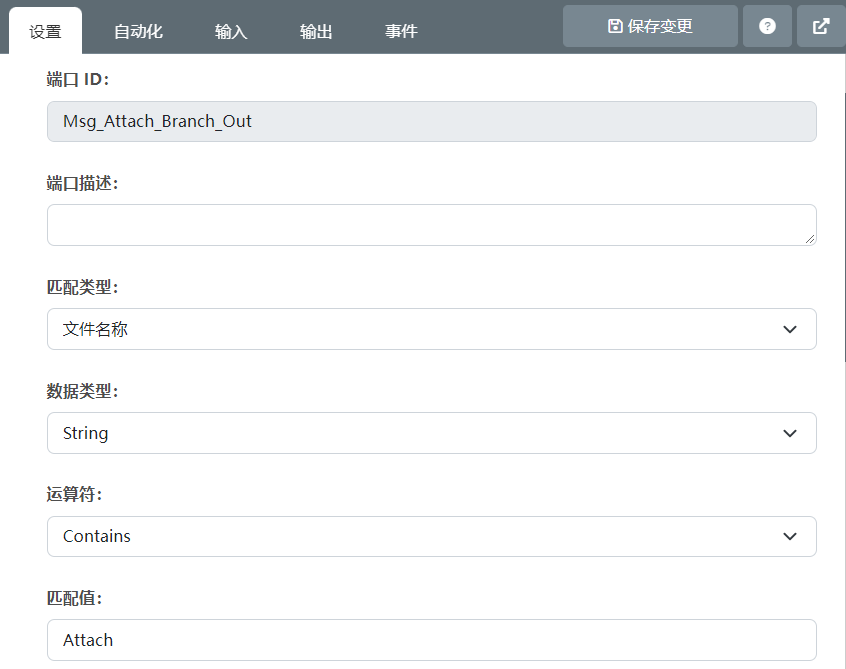

EDI系统通过EmailReceive端口获取到用户发来的EXCEL文件以及附件,再通过名称为“Msg_Attach_Branch_Out”的Branch端口,该端口会根据文件名将EXCEL文件和附件进行分流。

edi

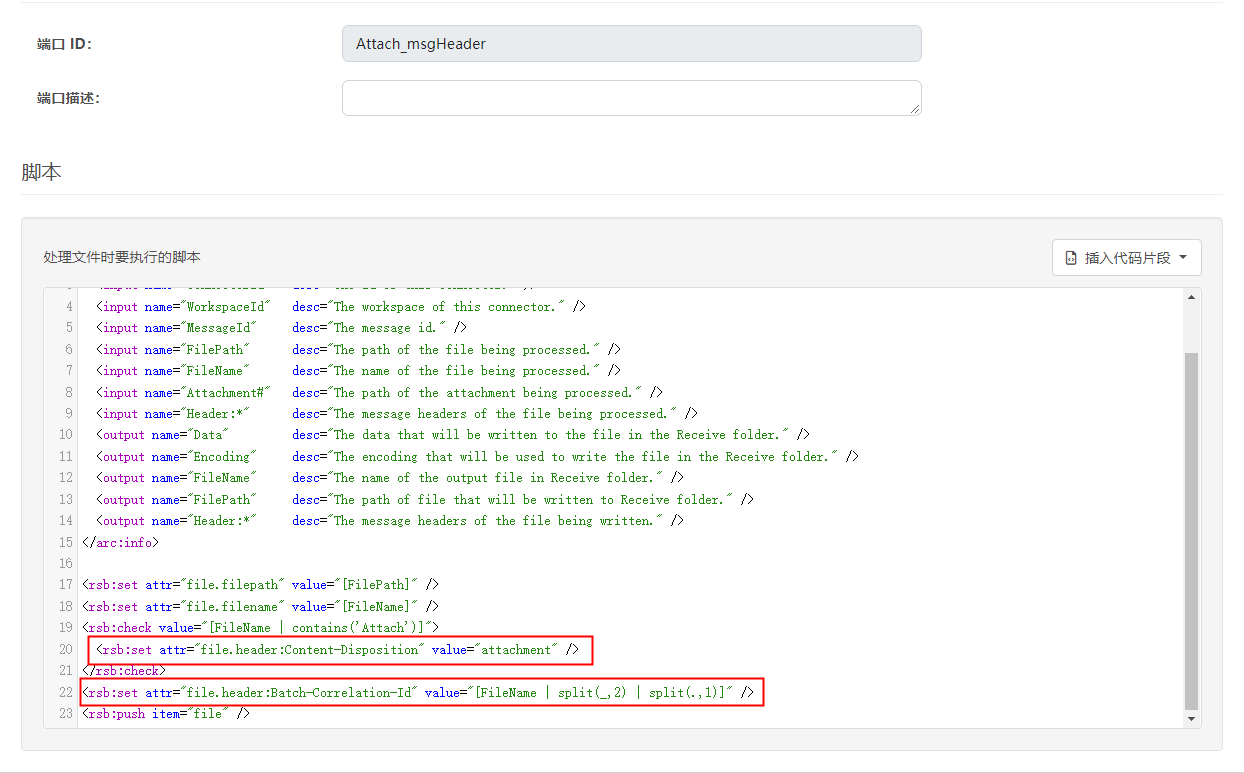

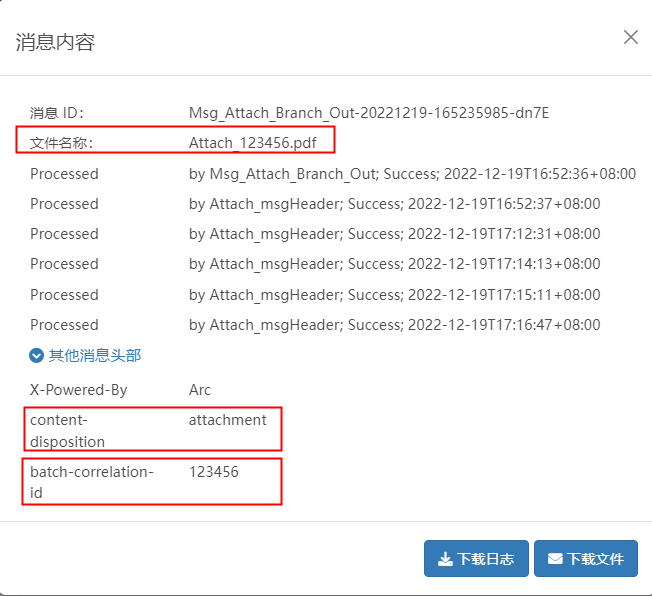

文件名中带有“Attach”字符串的文件会进入至名为“Attach_msgHeader”的Script端口,该端口用来编写脚本,给附件文件添加“Content-Disposition”的消息头,值为“attachment”,以及“batch-correlation-id”的消息头,值为文件名中的唯一业务标识编号。

edi edi

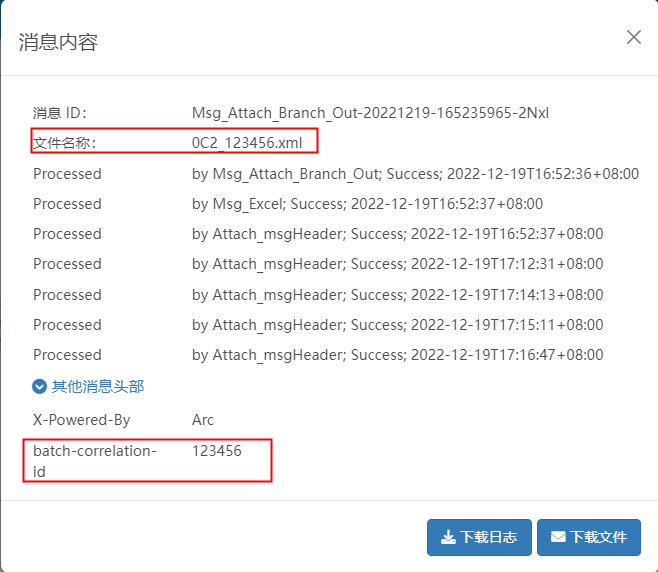

EXCEL文件通过Branch端口流入至“Msg_Excel”端口,该端口将传入的EXCEL文件转换为符合RosettaNet标准的XML格式文件,之后XML也传入名为“Attach_msgHeader”的Script端口,给文件添加“batch-correlation-id”的消息头,值为文件名中的唯一业务标识编号。

edi

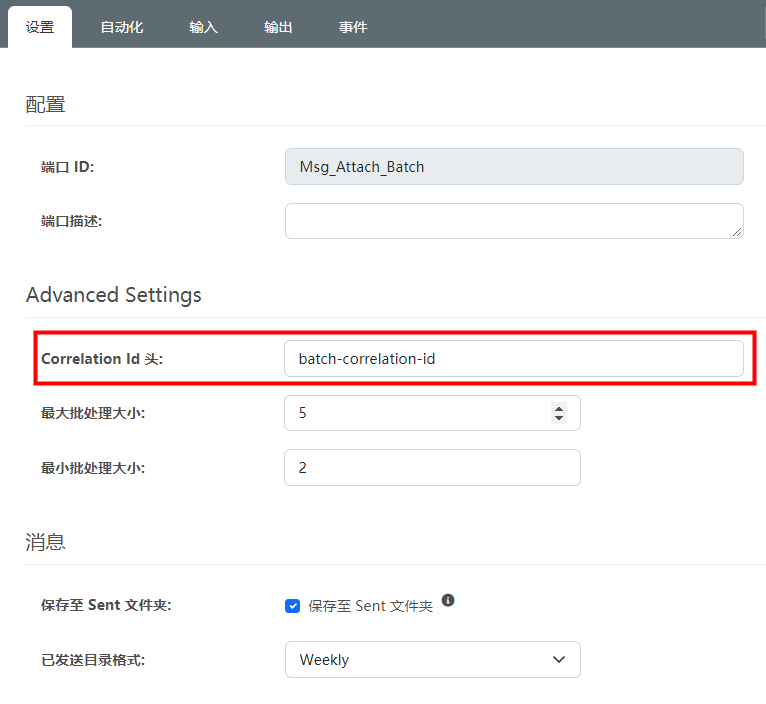

此时转换好的XML文件与附件都流入至“Msg_Attach_Batch”的Batch Create端口,如图所示,该端口设置的Correlation Id头为“batch-correlation-id”,因此该端口会将消息头中属性“batch-correlation-id”的值相同的输入文件进行打包。并且需要注意设置好“最大批处理大小”和“最小批处理大小”。

edi

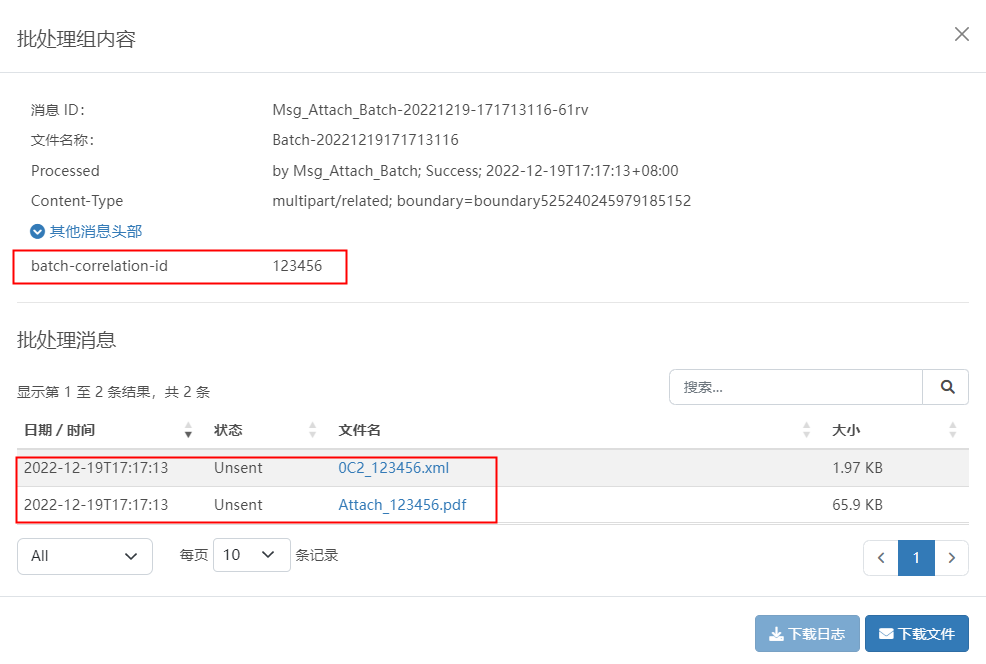

比如,上面示例的附件与XML文件的属性“batch-correlation-id”值都为唯一的业务标识编号“123456”。这样,端口通过识别存入文件消息头中的唯一业务标识编号,会将同一笔业务的XML文件以及附件一起打包发送。

edi

三、InBound 输入方向说明

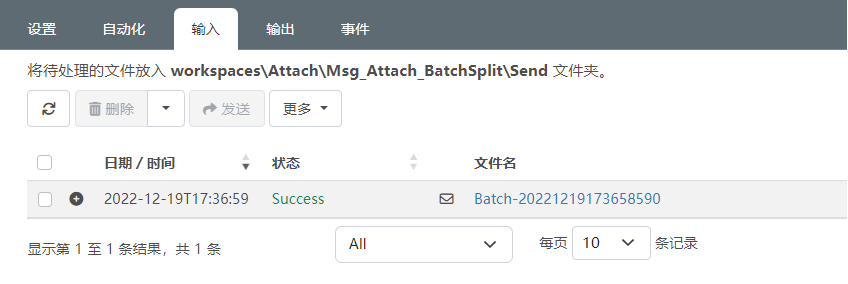

InBound输入方向指的是从交易伙伴处获取的数据包,经有EDI系统的处理,最终通过邮件附件的方式发送至用户,该方向的数据处理过程较为简单。获取到的交易伙伴的文件也是一个数据包,传入至名为“Msg_Attach_Branch_In”的BatchSpilt端口。该端口会将数据包中的文件分为单个的文件。

edi edi

一般来说,数据包中的XML文件和附件名称都会不同且有固定的格式,将这两个文件传入至Branch端口,通过文件名标识的不同来进行分流。文件名中含有“Attach”字符串的文件便是附件。

edi

附件可直接接入至EmailSend端口以邮件附件的方式发送至用户。

XML文件还需要处理,将其发送至名为“Msg_Excel_In”的EXCEL端口,该端口会将XML文件转换为满足用户可读性要求的EXCEL文件,最后再将其连入至EmailSend端口以邮件附件的方式发送至用户。
