伟创力Flextronics EDI 850订单详解

伟创力Flextronics EDI项目,报文标准包括了X12和EDIFACT两种。

edi

本文着重讲述伟创力Flextronics EDI项目中X12 850报文解读。

在此前的文章如何读懂X12报文中,我们对X12已经做了详细的介绍,大家可以以此为基础,深入了解850订单。

850是X12国际标准报文规范下采购订单Purchase Order的报文类型代码。

下图为伟创力Flextronics EDI X12 850示例报文转换前及经过知行之桥EDI系统转换后的结果对比图。

edi

我们从业务应用角度出发,一起来看看伟创力FlextronicsEDI项目中的850报文。

伟创力FlextronicsX12 850订单详解:

通过上述报文解读我们可以看到,EDI文件的可读性较差。无论是企业的业务人员还是IT人员都很难直接从未转译前的订单中获取到有效的业务信息。因此需要对此X12 850订单进行格式转换。

利用知行之桥EDI系统可以将其转换为可读性更强的目标XML格式文件,以便于进一步处理,转换效果如下:

可以看到,经EDI系统转换之后的目标XML文件中,所有的业务数据与其业务含义都是一一对应的,这样的文件可读性更强,并且更方便进行下一步数据处理。

工作流示例

以下是工作流示例,您可以下载知行之桥EDI系统,导入【示例工作流】以及【X12 850测试文件】,进行实战操作。

 下载示例工作流   下载测试文件

利用知行之桥的X12端口(左)和XMLMAP端口(右),即可实现将伟创力FlextronicsX12 850订单,由X12格式转换为目标XML格式。如下图步骤所示:

1、首先用【X12端口】,将接收到的X12 850订单由EDI转换为标准XML文件。

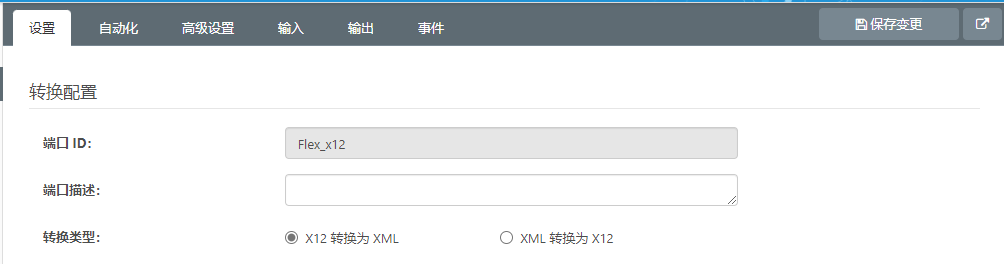

①“转换类型”选择X12转换为XML。

edi

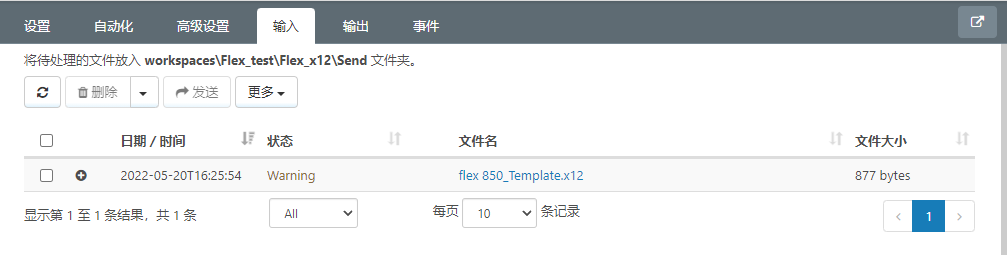

②在“输入”中上传X12 850测试文件。

edi

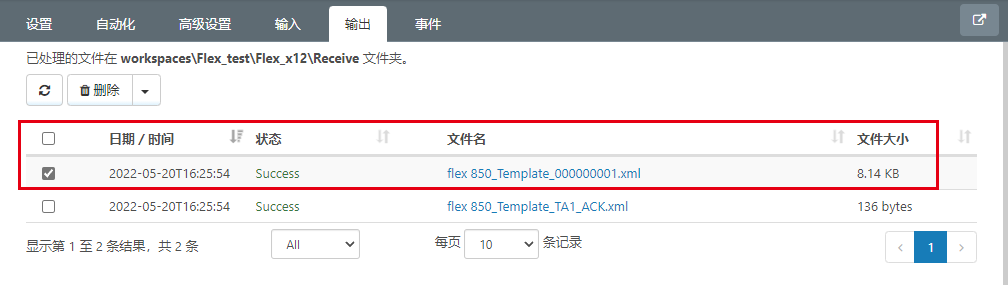

③在“输出”中即可看到转换成功的标准XML文件。

edi

2、然后用【XMLMAP端口】,将上一端口转换成的标准XML,转换成企业业务系统可以进一步处理的目标XML。

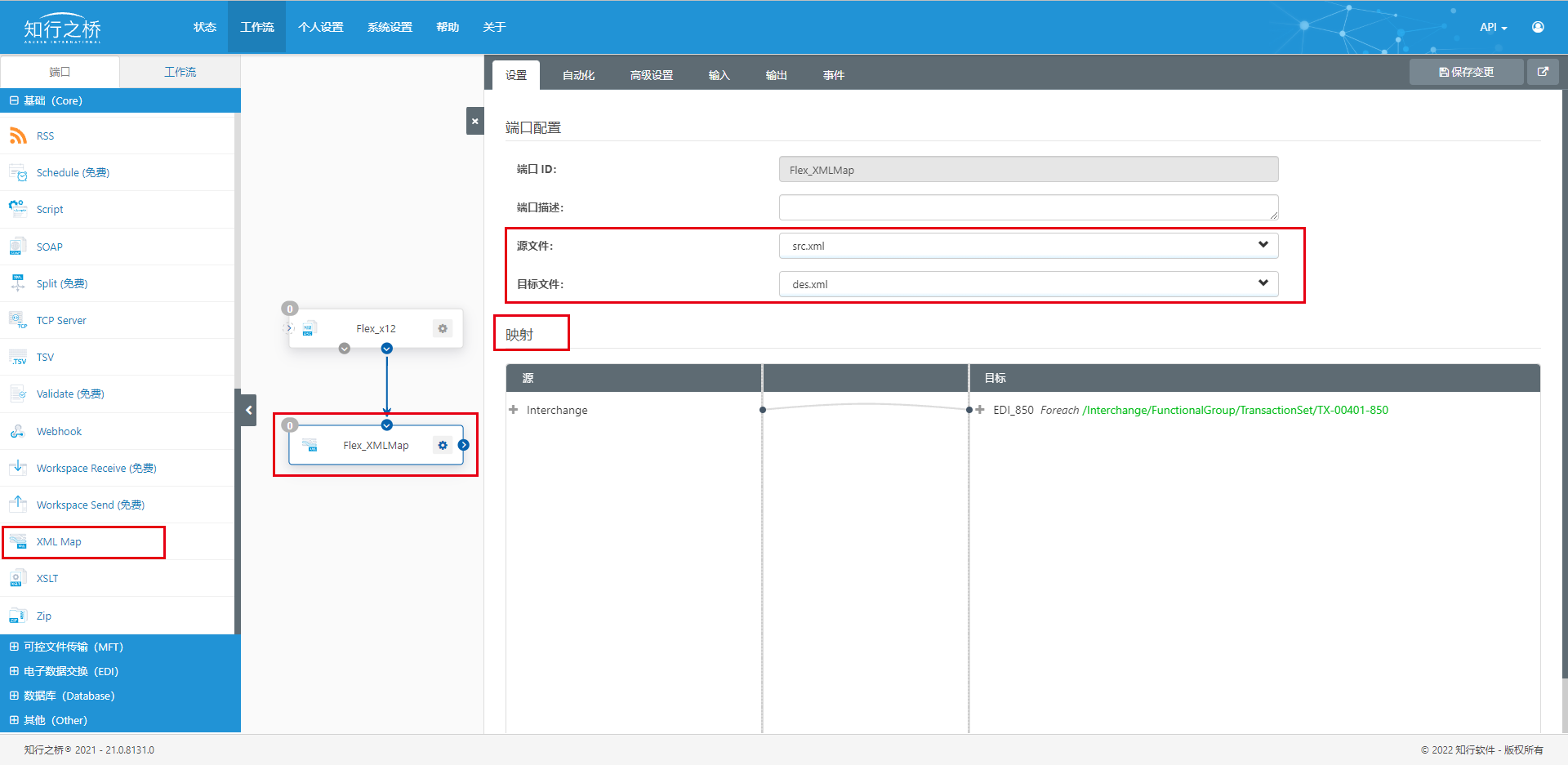

①配置“源文件”和“目标文件”并在“映射”中完成字段映射。
(“源文件”和“目标文件”已经配置在示例工作流中,可直接使用)

edi

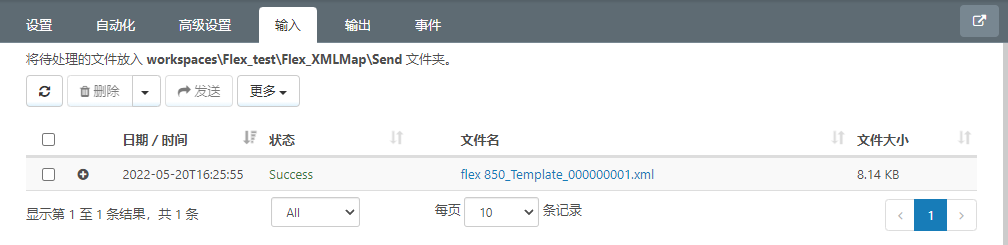

②配置完成之后在“输入”中上传标准XML850报文测试文件(或上一步文件的输出文件)。

edi

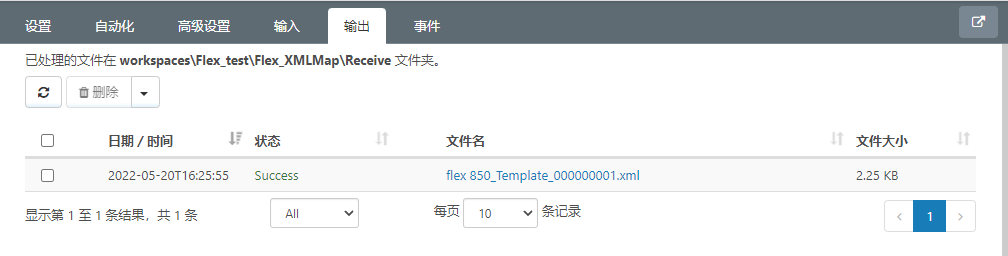

③在“输出”中即可看到转换成功的目标XML文件。

edi

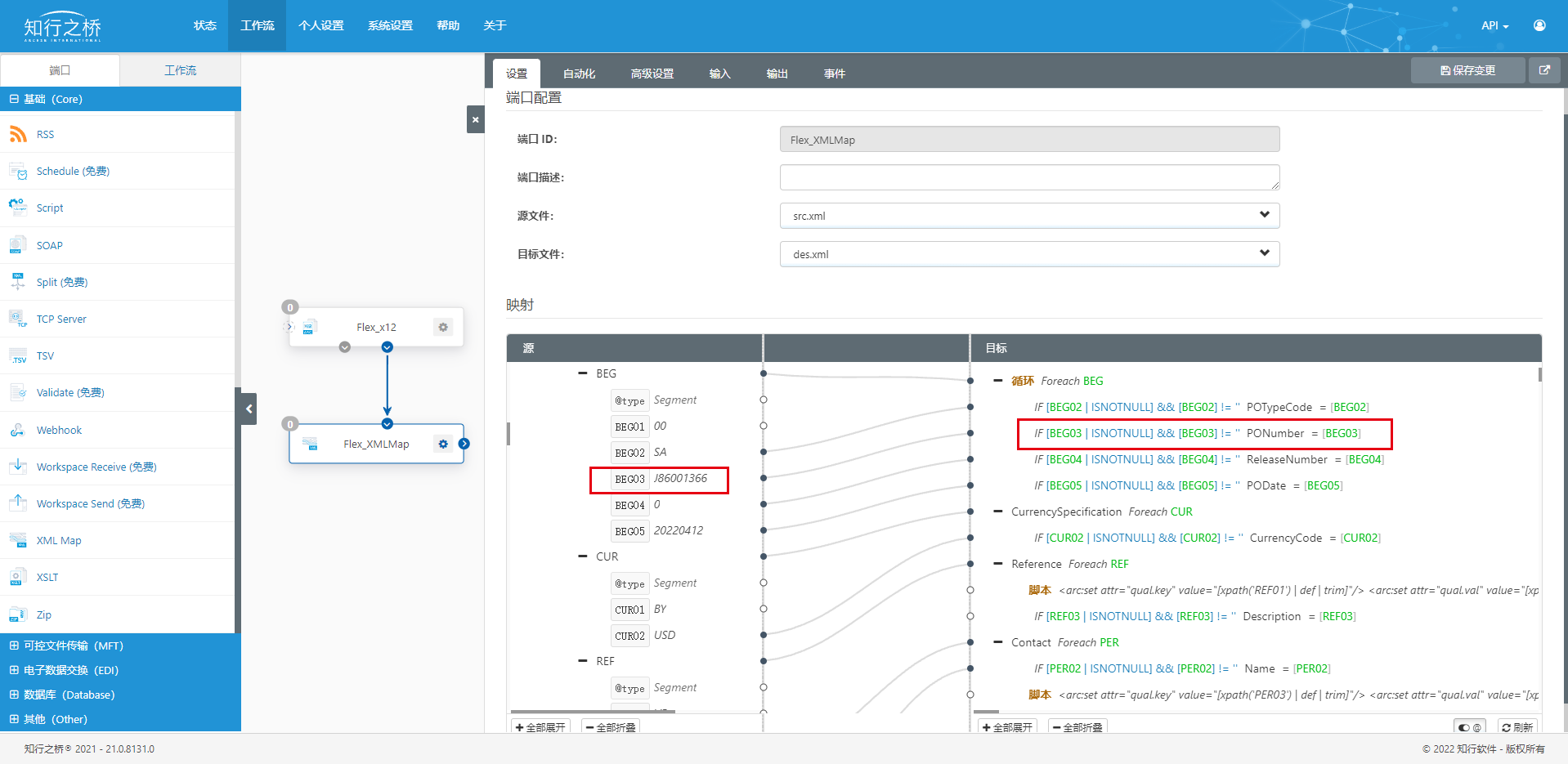

源XML文件与目标XML文件的头部信息建立映射如下:

edi

我们以包含在BEG字段的订单编号PONumber为例:

通过伟创力Flextronics EDI提供的官方规范文件可知,订单编号的详细位置位于BEG字段BEG02和BEG04之间。在知行之桥EDI系统2021版中,从上图所示的XML Map端口左侧源文件中找到相应字段,选中后拖拽至右侧PONumber即可建立映射关系,此时会出现一条灰色的线条连接两个节点。其他字段信息的映射关系和上述方式一样,就不再赘述了。

以上就是伟创力Flextronics EDI 850报文解读以及转换的详细介绍了,了解更多demo可直接点击知行之桥EDI系统在线示例demo,更多EDI报文信息,欢迎联系知行软件。
