艾睿电子Arrow EDI ORDERS订单详解

艾睿电子Arrow与其供应商之间，传输EDIFACT标准的报文，具有两种业务模式：AOI(Arrow Owned Inventory)模式和SOI(Supplier Owned Inventory)模式又称为VMI(Vendor Managed Inventory)。

无论供应商采用了以上哪种业务模式，都需要接收来自艾睿电子Arrow发来的ORDERS订单。在此前的文章如何读懂EDIFACT报文？中，我们对EDIFACT已经做了详细的详解，大家可以以此为基础，开始深入了解 ORDERS 订单。

本文将对符合EDIFACT报文标准的ORDERS订单进行详解，并将其转换为更易处理的XML格式文件。

以下是经知行之桥EDI系统转换前后的对比图：

ORDERS示例订单详解

艾睿电子Arrow会给供应商发送EDIFACT标准的EDI ORDERS订单，其中UNA是可选的，而第二行的UNB以及最后一行的UNZ属于EDIFACT的Interchange部分，是必须有的。通常情况下，核心信息是从BGM字段开始的。示例如下：

通过上述报文详解可以看到，我们接收到的EDIFACT ORDERS 报文可读性较差，无论是企业的业务人员还是IT人员都很难从以上订单中直接获取到有效的业务信息。因此需要对此ORDERS订单进行格式转换。

利用知行之桥EDI系统可以将其转换为可读性更强的目标XML格式文件，以便于进一步处理，转换效果如下：

可以看到，经EDI系统转换之后的目标XML文件中，所有的业务数据与其业务含义都是一一对应的，这样的文件可读性更强，并且更方便进行下一步数据处理。

工作流示例

通过上述的讲解想必大家对艾睿电子Arrow ORDERS订单在知行之桥EDI系统中的转换流程十分感兴趣，以下是上述工作流示例，您可以下载知行之桥EDI系统导入下方 示例工作流 以及 EDIFACT ORDERS测试文件 ，进行实战操作。

 下载示例工作流   下载测试文件

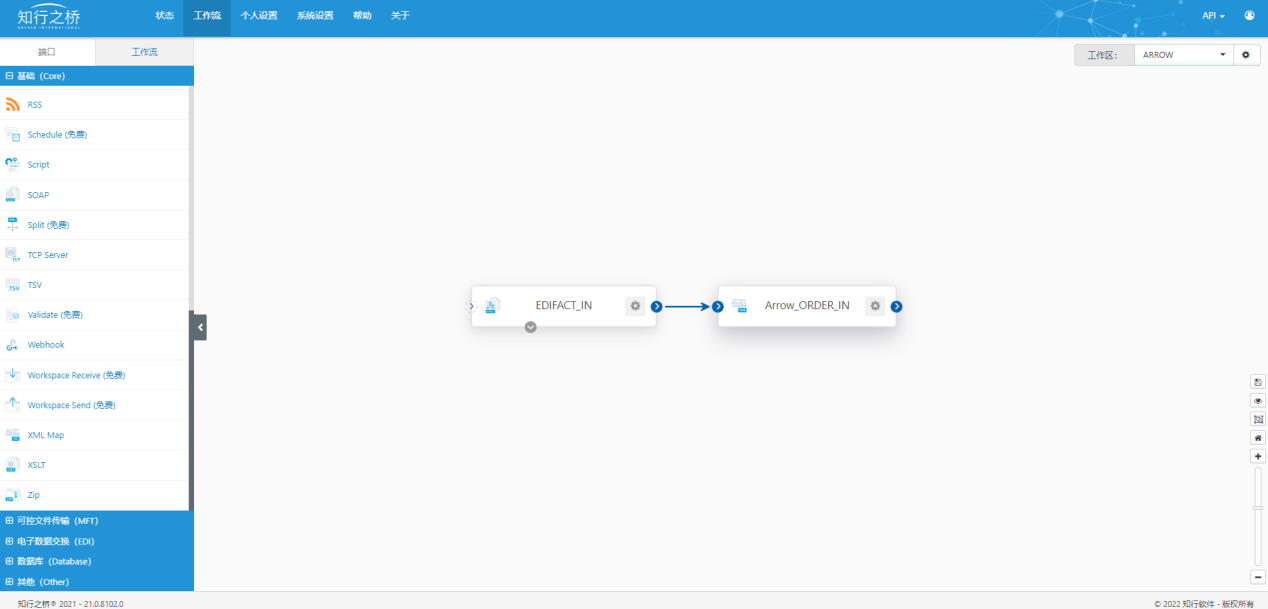

在知行之桥EDI系统中导入上述工作流以及测试文件

如下图所示：

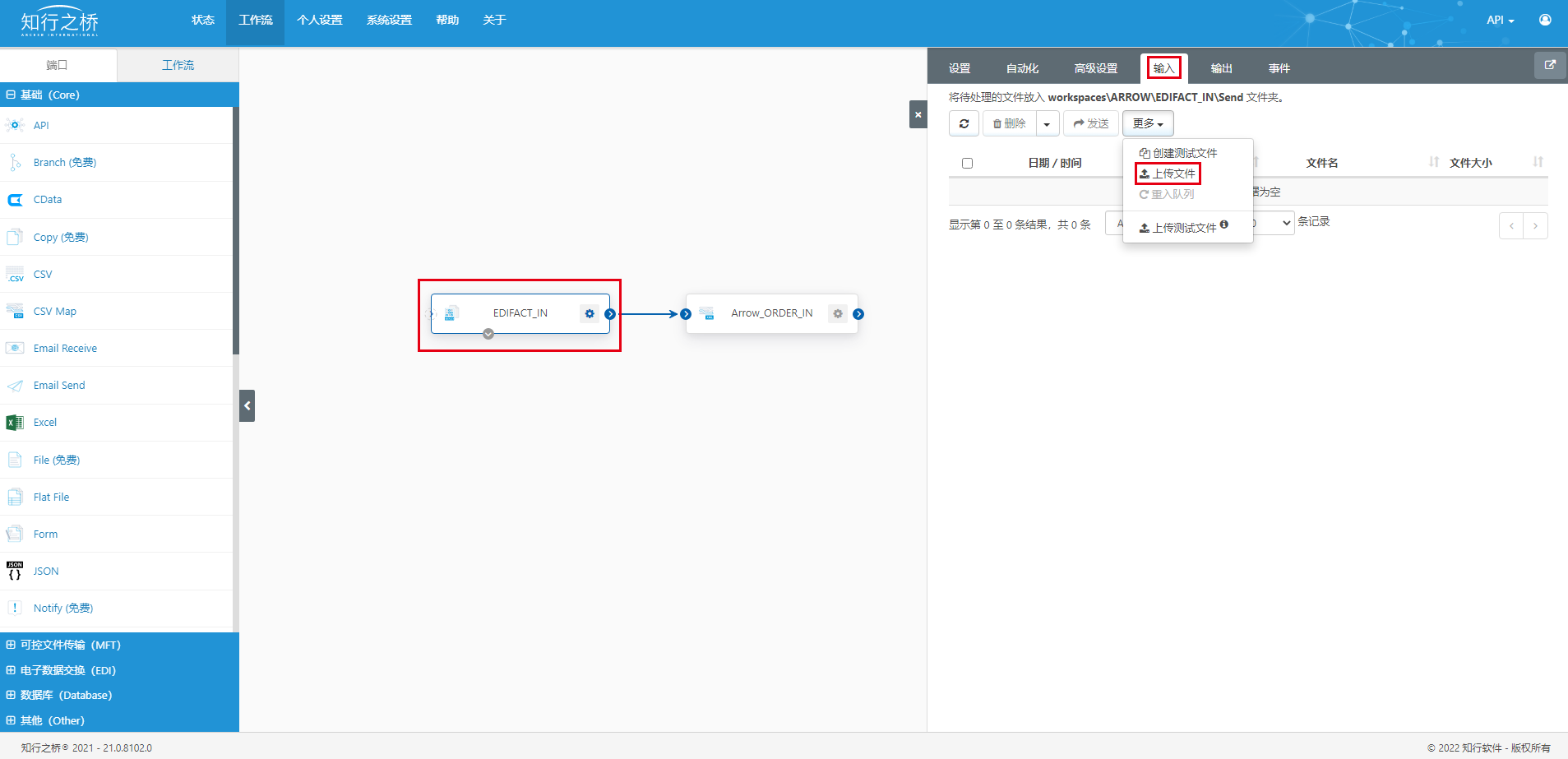

上传测试文件：在 EDIFACT_IN 端口的 输入 选项卡下，点击 更多 ，上传测试文件：Arrow ORDERS test flies.edifact

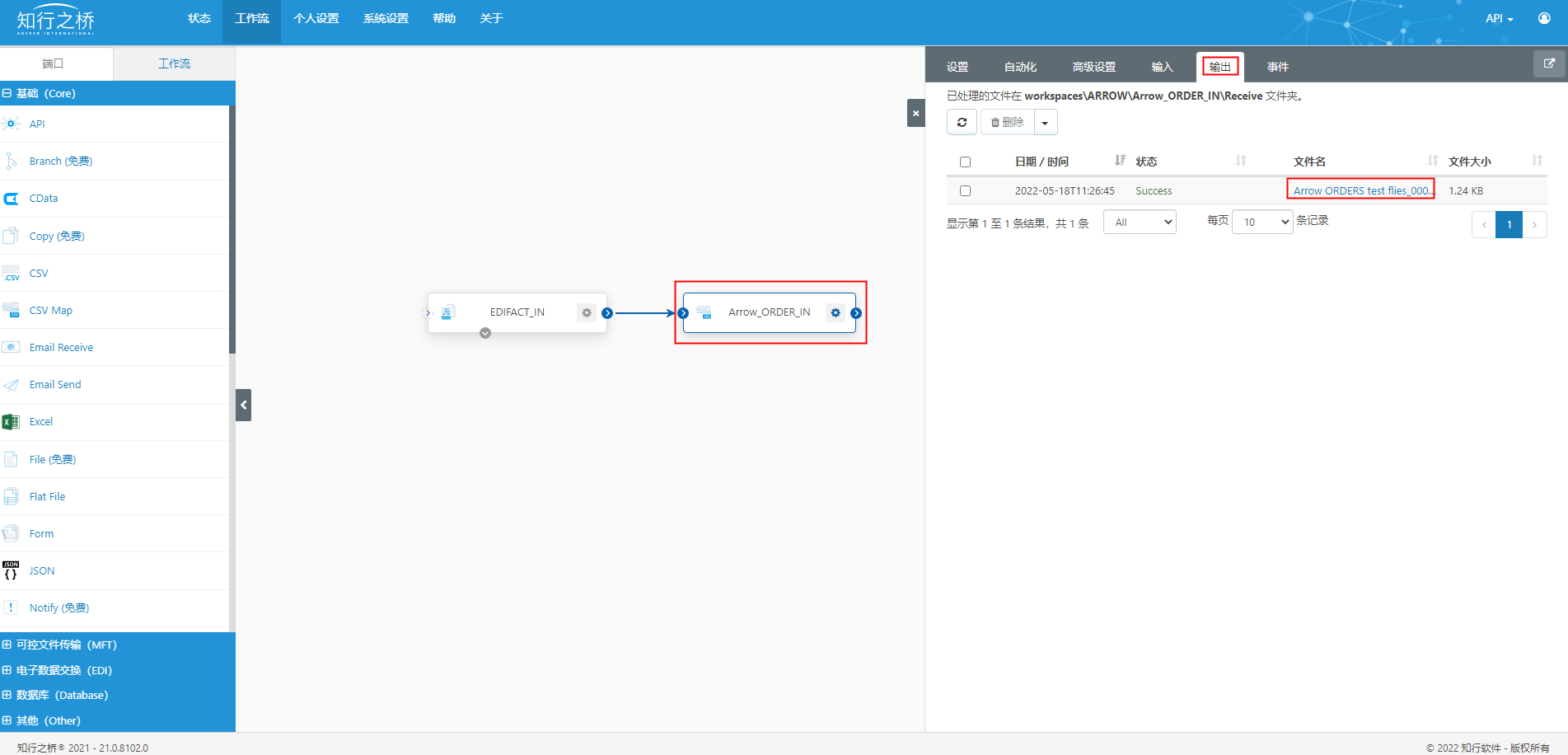

下载转换后的测试文件：在 Arrow_ORDER_IN 端口的 输出 选项卡下，点击 Arrow ORDERS test files.xml ，即可下载文件，看到转换后的效果。

详细转换操作流程

在知行之桥EDI系统中，实现上述转换，使用了两个端口：EDIFACT以及XML Map即实现了将ORDERS订单由EDIFACT格式转换为目标XML格式：

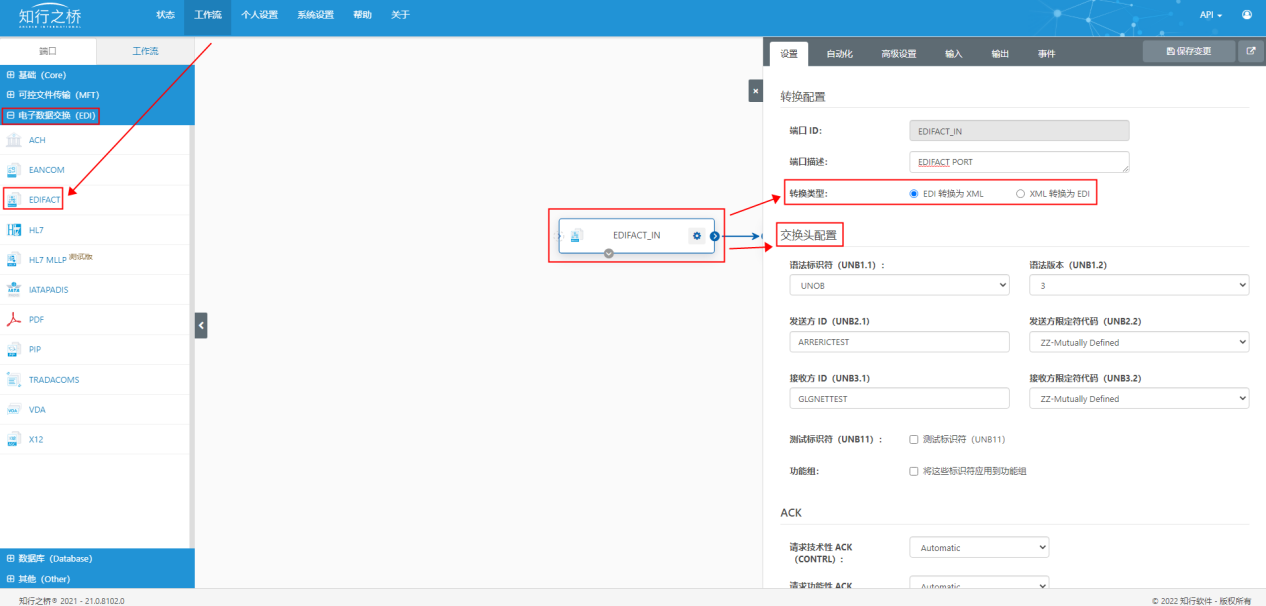

第一步：利用EDIFACT端口，将接收到的ORDERS订单由 EDI 转换为 标准XML 。

在 输出 选项卡下即可看到转换为标准XML格式的ORDERS订单，此时转换的格式并非目标XML格式，由于这只是我们进行格式转换的一个中间格式，因此这里不再赘述。

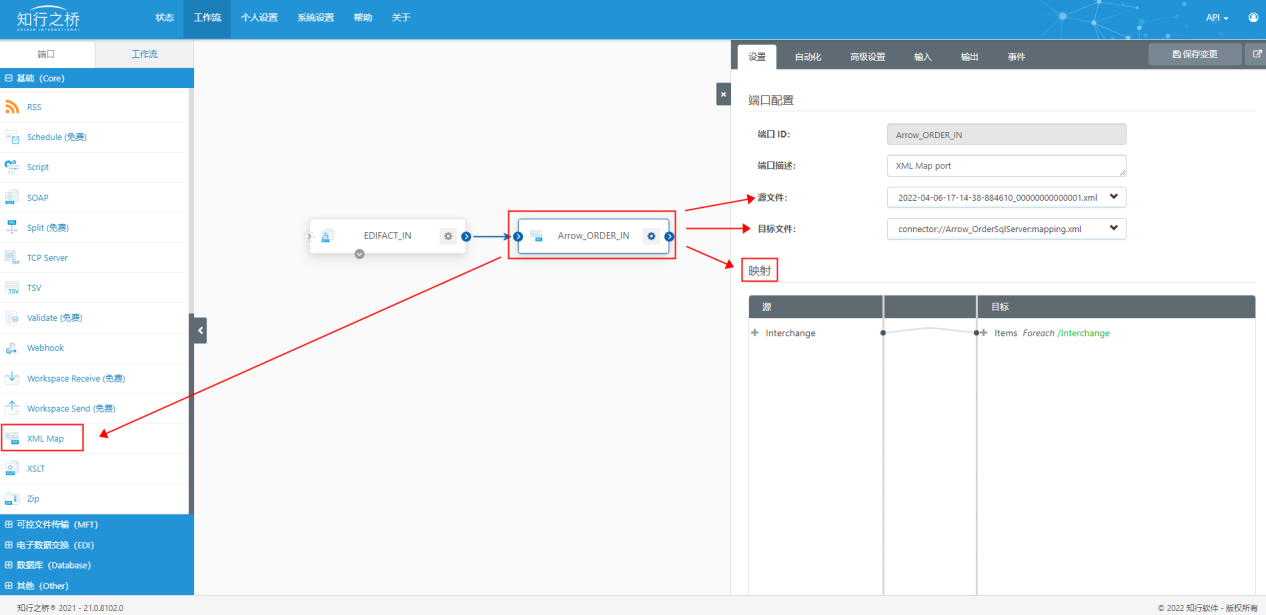

第二步，利用 XML Map 端口将第一步得到的标准XML格式的ORDERS订单转换为业务系统可进一步处理的目标XML格式。XML Map端口旨在实现任意不同XML之间的格式转换，不仅限于EDI 标准报文转换流程中。

这一步需要配置源文件与目标文件并且在 映射 中进行字段映射。（源文件以及目标文件已经配置在示例工作流中，可直接使用）

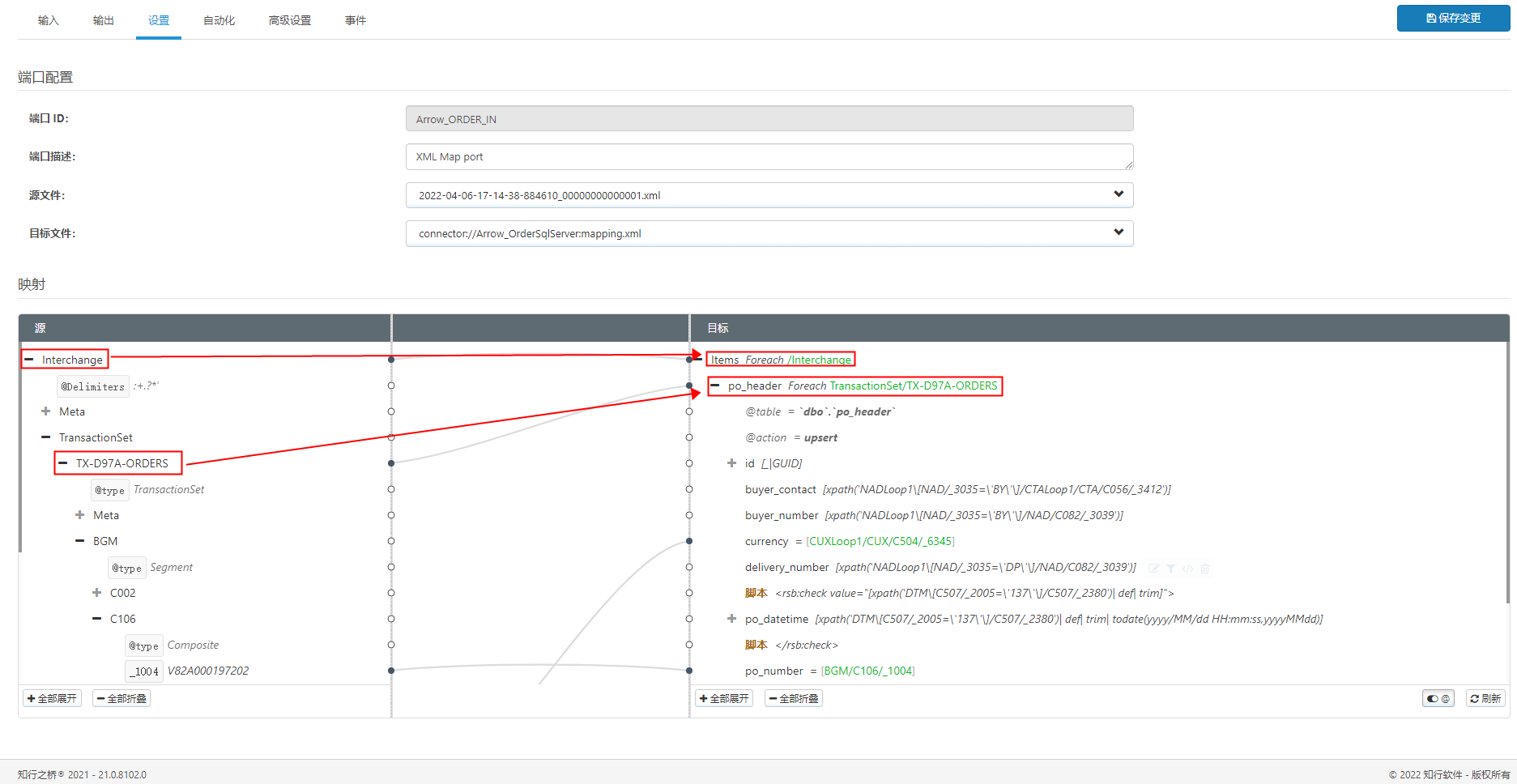

源XML文件与目标XML文件的头部信息建立映射如下：

我们以包含在BGM字段的订单编号Order Number为例：

通过艾睿电子Arrow提供的官方规范文件可知，订单编号的详细位置位于BGM字段>C106>_1004中。在知行之桥EDI系统2021版中，从上图所示的XML Map端口左侧源文件中找到相应字段，选中后拖拽至右侧po_number即可建立映射关系，此时右侧的目标文件中会显示绿色字体：[BGM/C106/_1004]，并且会出现一条灰色的线条连接两个节点。其他字段信息的映射关系可以和上述方式一样，就不再赘述了。

以上是对接收艾睿电子 Arrow EDI ORDERS报文的详解以及转换的详细介绍，了解更多 艾睿电子 Arrow 的EDI报文信息，欢迎联系知行软件。
