卫浴行业企业A对接得尔达 Delta EDI 项目案例

项目背景

edi

美国得而达有限公司(后面简称为得尔达Delta)是世界500强MASCO的核心企业,一九二九年成立于美国的MASCO,是全球家居及装饰产品领导者,更是美国水龙头市场品牌知名度和购买率最高的品牌。
近年来积极拓展中国市场,誓言为中国建设者和消费者提供全球最优质的水龙头和卫浴产品,创作不同凡响的产品使用体验。

需求分析和方案

1.连接方式

得尔达(Delta)支持通过AS2传输和供应商EDI对接。

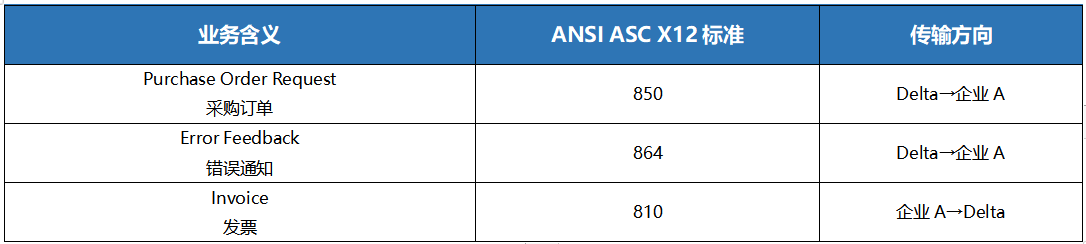

2.业务报文

edi

通过EDI方式来直接对接,能大幅提高信息自动化水平,提高供应链上各级合理安排明确生产需求计划的效率,首先需要和得尔达(Delta)建立EDI连接通道,进行数据的交互;其次需要通过知行之桥EDI系统来实现业务数据的解读和处理。

方案:通过Excel方案查看及数据录入

那么根据企业A提出的需求,如何通过知行之桥EDI系统的集成方式实现呢?

知行之桥EDI系统集成方式有很多种,但本次项目案例中的企业A因只接收850采购订单数据及864错误通知,发送810发票,且频率和数据量较低,客户想低成本、快速接入EDI,所以选择了Excel方式查看订单、错误通知及进行发票数据录入,之后待业务量扩大后再考虑与业务系统进行无缝集成,实现业务流程完全自动化。

出于数据安全的考虑,企业A选择本地化部署。本地化部署是将知行之桥EDI系统部署在企业A的本地服务器,可以在正常使用知行之桥EDI系统的同时有效地保障数据的安全,防止数据泄露。

业务流程

企业A从得尔达(Delta)接收850采购订单数据/864错误通知数据如下图所示:

edi

企业A向得尔达(Delta)发送810发票数据如下图所示:

edi

方案实施

edi

知行之桥EDI系统部署:在企业A本地服务器安装、配置知行之桥EDI系统(比较重要的是AS2的端口信息配置)。

AS2连接需要双方提供以下信息:

  • AS2 ID:是AS2数据传输中唯一的身份标识
  • 交易伙伴URL:接收URL
  • 加密证书:发送消息时,用于加密的公钥证书
  • TLS服务器证书:如果是https开头的,需要配置TLS服务器证书

AS2连接测试:双方交换AS2信息,企业A在知行之桥EDI系统的AS2端口配置得尔达(Delta)的连接信息,双方互发测试文件进行验证连接是否成功,根据项目不同,也可以进行一些特定场景的文件测试。

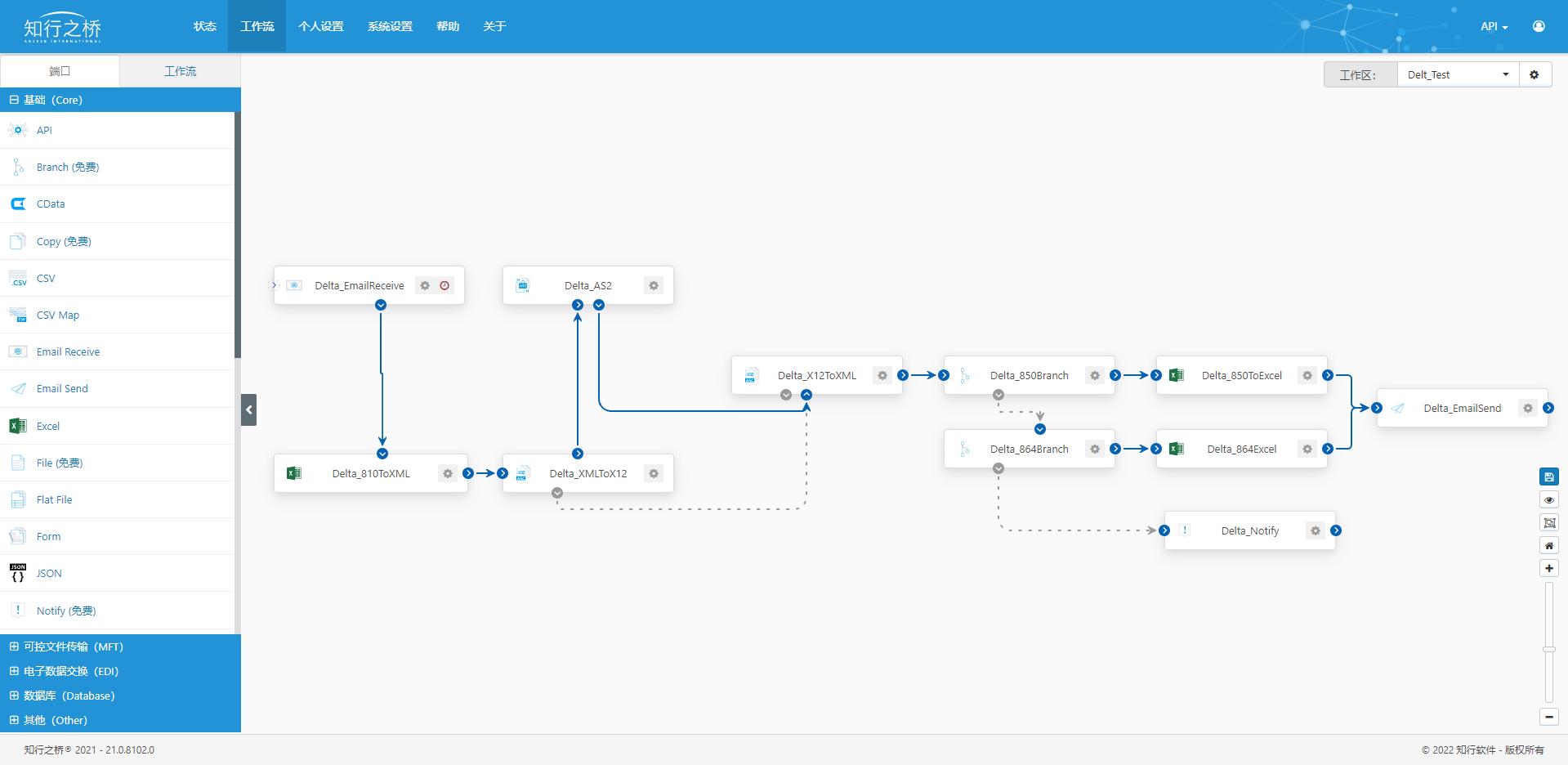

方案详解

①企业A通过AS2(命名为Delta_AS2)端口接收到得尔达(Delta)发来的850采购订单数据/864错误通知

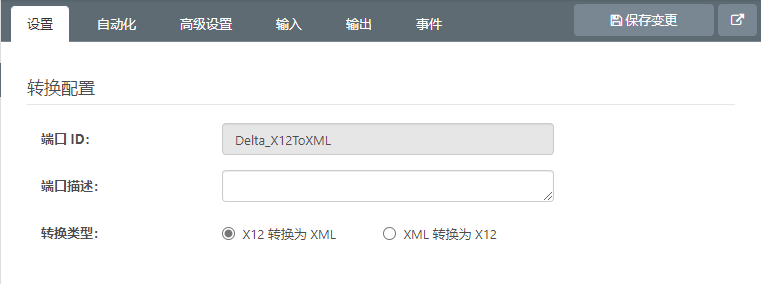

②通过X12(命名为Delta_X12ToXML)端口把接收到的X12文件转换为标准的XML文件。(转换类型选为X12转换成XML)

edi

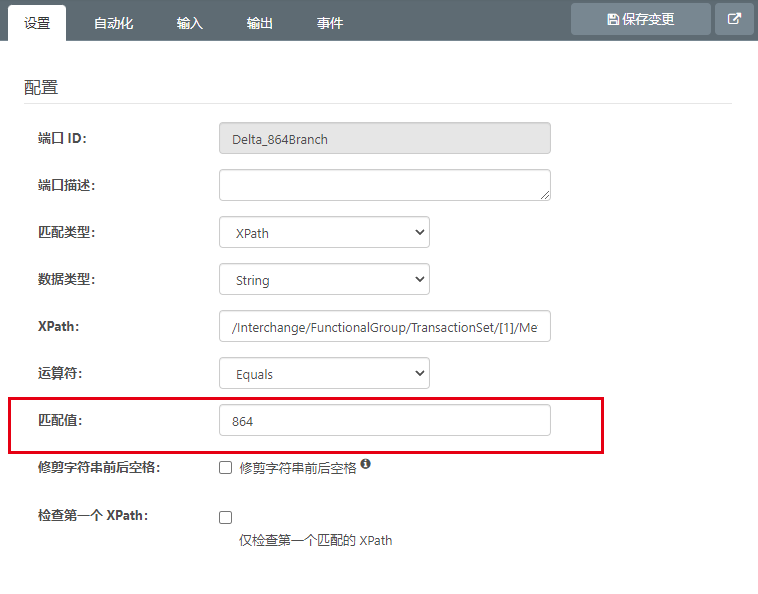

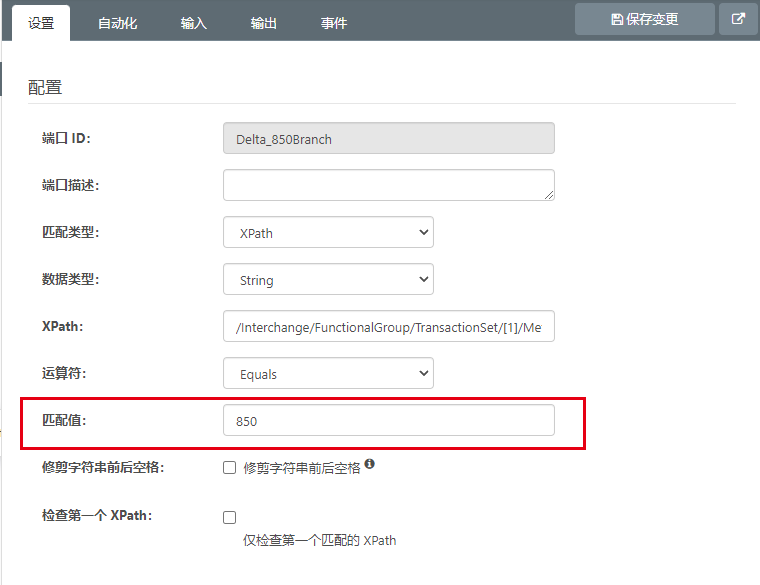

③再通过Branch(命名为Delta_850Branch/Delta_864Branch)端口通过匹配值850/864,筛选出对应的文件,如果匹配值符合850/864,则到下一个端口Excel(命名为Delta_850ToExcel/Delta_864Excel)输出为Excel格式的文件。

edi
edi

④如果不符合850/864的匹配条件,则会到Notify(命名为Delta_Notify)端口,进行报错。

⑤如果符合850/864的匹配条件,则会把输出的Excel格式的订单文件,通过Email Send(命名为Delta_EmailSend)端口发送到企业A的业务邮箱。

⑥在处理完商务流程(处理订单文件-打包包装-物流发货)等一系列流程之后,企业A会生成发票然后通过业务邮箱发送发票数据到Email Receive(命名为Delta_EmailReceive)端口。

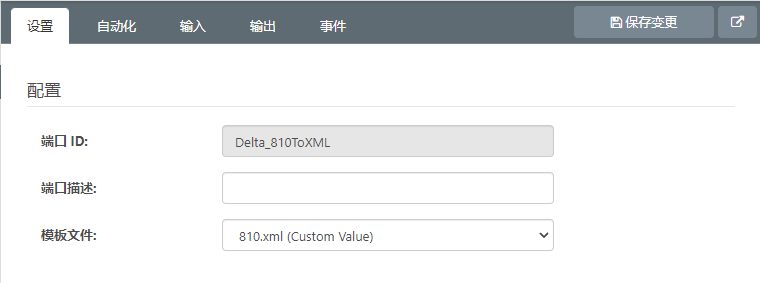

⑦然后通过Excel(命名为Delta_810ToXML)端口把接收到Excel文件转换成XML文件。

edi

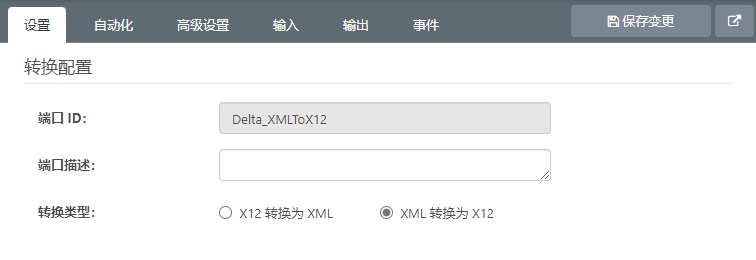

⑧接着通过X12(命名为Delta_XMLToX12)端口把转换得到的XML文件转成X12文件格式。

edi

⑨XML转X12的端口中记得要勾选功能性ACK(这里勾选的997回传表示当企业A发送成功后会保持Pending ACK状态,直到收到得尔达Delta回复的状态为Accepted的997文件,状态会自动修改为Sent,表示发送的文件数据结构完全满足客户需求)

edi

⑩转换成X12文件之后通过AS2(命名为Delta_AS2)端口即可把810发票信息发送给得尔达(Delta)。回写的997数据也会传到X12(命名为Delta_X12ToXML)端口,经过X12端口(命名为Delta_X12ToXML)将997 edi转为997xml后,会通过工作流的虚线方向,进入Delta_XMLToX12,修改状态为Pending ACK的记录,如果收到的997 状态为Accepted,则状态改为Sent,表示成功;如果997的状态为Rejected,则状态会改为Send Error,表示之前发出去的数据结构不符合Delta的要求,这时就需要根据997反馈的error信息,进行数据结构调整,并重新发送。

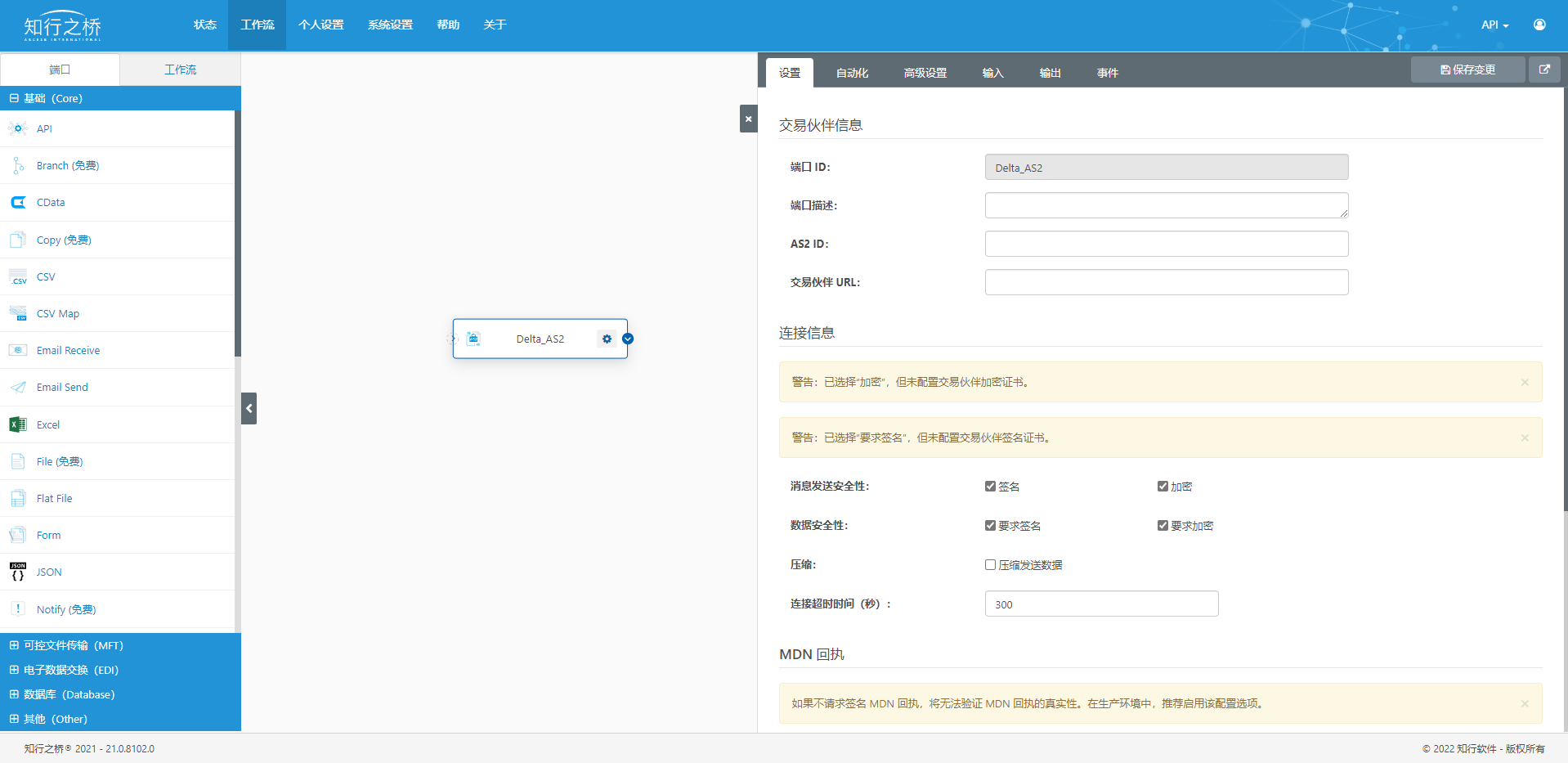

AS2端口配置界面:

edi

项目回顾

业务层面:

①沟通初期,因得尔达(Delta)在美国,在沟通开会时间上比较难协调,只能多次邮件先确认双方的时间,后续此类项目可以先做排期,排除掉双方假期的情况下,提前做一个交易伙伴对接周期(类似于项目实施周期)。

②在跟进810数据错误问题时,企业A负责对接EDI项目的项目经理离职,新的业务不是很清楚情况,沟通情况之后,延期一周正式交接才继续对接,中途得尔达(Delta)因不知道这个信息,也询问过我们,但企业A内部的情况我们也不是很清楚,之后在此类项目中,因为涉及到三方对接,建议可以选择更稳妥的人选,这样对双方的对接有积极推进效果。

③企业A在项目初期给了一版Excel文档格式,在临上线时,想要更换方案,但因为此操作会涉及到代码全部重写及各种返工环节,权衡之后,企业A选择沿用现有Excel方案。建议之后在选择方案时,可以提前做好规划,或可以联系知行软件的项目经理帮您做出对应的方案。

技术层面:

①企业A与得尔达(Delta)做连接测试的时候,正式环境是没问题的,测试环境一直报700的错,后来尝试在企业A服务器上访问Test2环境的URL时,发现企业A环境的出站IP和提供给得尔达(Delta)的不一样,终于找到了问题所在:企业A的出站IP设置的是企业A自己的电脑,而不是提供给得尔达(Delta)的IP,导致我们的IP不在得尔达(Delta)的白名单内,导致一直连不上得尔达(Delta),修改后连接成功。

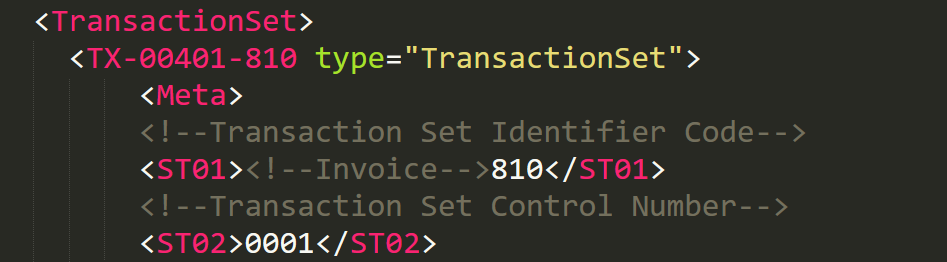

②企业A的发票是一张发票中有多个订单号的,但是得尔达(Delta)的系统是不支持一张发票多个PO的,经过讨论之后,我们的实施顾问用代码实现了拆分取值,即一个TransactionSet对应一个810订单(详见下图),这样企业A还是发送一张含有多个订单号的发票,但得尔达(Delta)则会收到多个810的发票,每张发票里面包含一个订单号,问题解决。

edi

以上就是我们关于企业A对接得尔达(Delta)的案例分享,如果大家有关于对接得尔达(Delta)的EDI需求或者希望了解更多的EDI案例,欢迎联系知行软件。

更多EDI信息,请参阅: EDI是什么?

了解更多EDI信息,请您电话 171-8929-2518或邮件 sales@kasoftware.cn 联系我们。点击下方蓝色按钮,即可免费试用EDI软件。

注:文案部分图片及内容来源于网络,版权归原创作者所有,如有侵犯到您的权益,请您联系我们进行删除,给您带来困扰,我们深感抱歉。
