[案例] 成功对接 BASF EDI 平台

BASF,作为中国化工领域重要的外商投资企业,巴斯夫主要的投资项目位于南京、上海和重庆,生产基地遍布全国,其中巴斯夫上海创新园更是全球的研发枢纽。2017年,巴斯夫大中华区销售额达到73亿欧元(按客户所在地),截至年底员工人数为8982名。 目前,大中华区是巴斯夫全球第三大市场,仅次于德国和美国。


| 业务场景

enter image description here

以上业务场景,主要简述了荣庆物流与BASF的供应链解决方案。
1. BASF通过AS2协议,向Rokin发送订单信息;
2. Rokin客服会根据预订单信息,判断是否承运;
3. 如不能承运,Rokin会向BASF返回取消指令,不予承运;
4. 若能承运,Rokin会向BASF进行预订单信息确认;
5. Rokin向BASF反馈交货情况。


| EDI解决方案

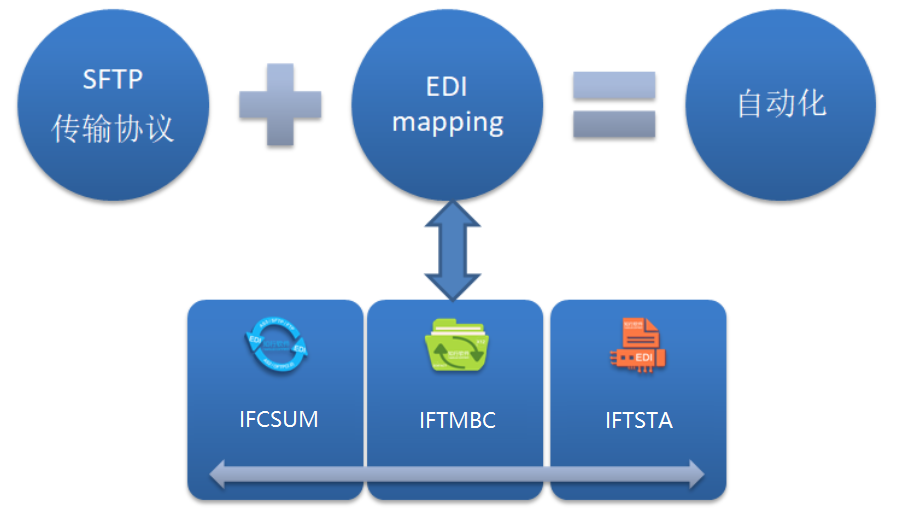

传输 & 转换
传输:AS2协议
转换:EDIFACT标准报文,涉及IFSCUM、IFTMBC、IFTSTA enter image description here


| EDI解决方案实现 – AS2传输

搭建EDI平台主要包括建立EDI连接以及定制开发两部分工作,关于EDI连接部分,需要具备:

  1. 支持AS2传输协议且通过Drummond认证的EDI系统,推荐RSSBus EDI系统
  2. 用于部署EDI系统的服务器(本地&云端)
  3. 持续且稳定的网络连接,可通过防火墙/代理服务器与公网中外部系统通信
  4. 双方的AS2配置信息,包含:
    • AS2 Identifier(AS2标识)
    • AS2 URL(文件接收地址)
    • Remote Host(远程主机地址)
    • Port(接收数据端口)
    • Certificate(私钥&公钥证书)

| EDI解决方案实现 – EDI Mapping

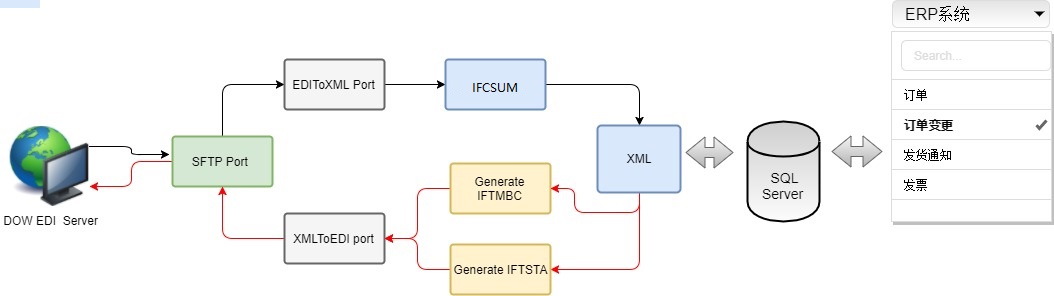

enter image description here
接收与解析
1. AS2Port:接收交易伙伴(Trading Partner,以下简称TP)发送的EDIFACT标准报文,转发至EDIToXML Port;
2. EDIToXML Port:将标准EDIFACT报文转换为系统默认的标准XML格式,根据业务报文类型分发至Parse IFSCUM Port;
3. Parse IFSCUM Port :将以上收到的系统默认的标准XML文件转换为Database Port可以识别的XML文件,转发至SQLServer Port;
4. SQLServer Port :连接中间数据库,将以上收到的业务数据插入中间数据库表中,待ERP做进一步处理。

生成与发送
1. SQLServer Port :连接中间数据库,获取ERP插入到中间数据库表中的业务数据,生成Database Port默认的XML文件,转发至 Generate IFTMBC/IFTSTA Port;
2. Generate IFTMBC/IFTSTA Port:将以上收到的SQLServer Port默认的XML文件转换为系统默认的标准XML格式,转发至XMLToEDI Port;
3. XMLToEDI Port:将系统默认的标准XML格式文件转换为EDIFACT标准报文,转发至AS2 Port;
4. AS2 Port:将标准报文发送至TP EDI系统。
