[案例]对接DOW EDI系统

陶氏化学公司(简称陶氏)汇聚科学和技术知识的力量, 提供人类进步所必需的高端材料科学解决方案。陶氏拥有行业内最广泛、最强大的解决方案,通过强大的技术、资产整合、规模效应及竞争能力,能够解决复杂的全球性挑战。

enter image description here

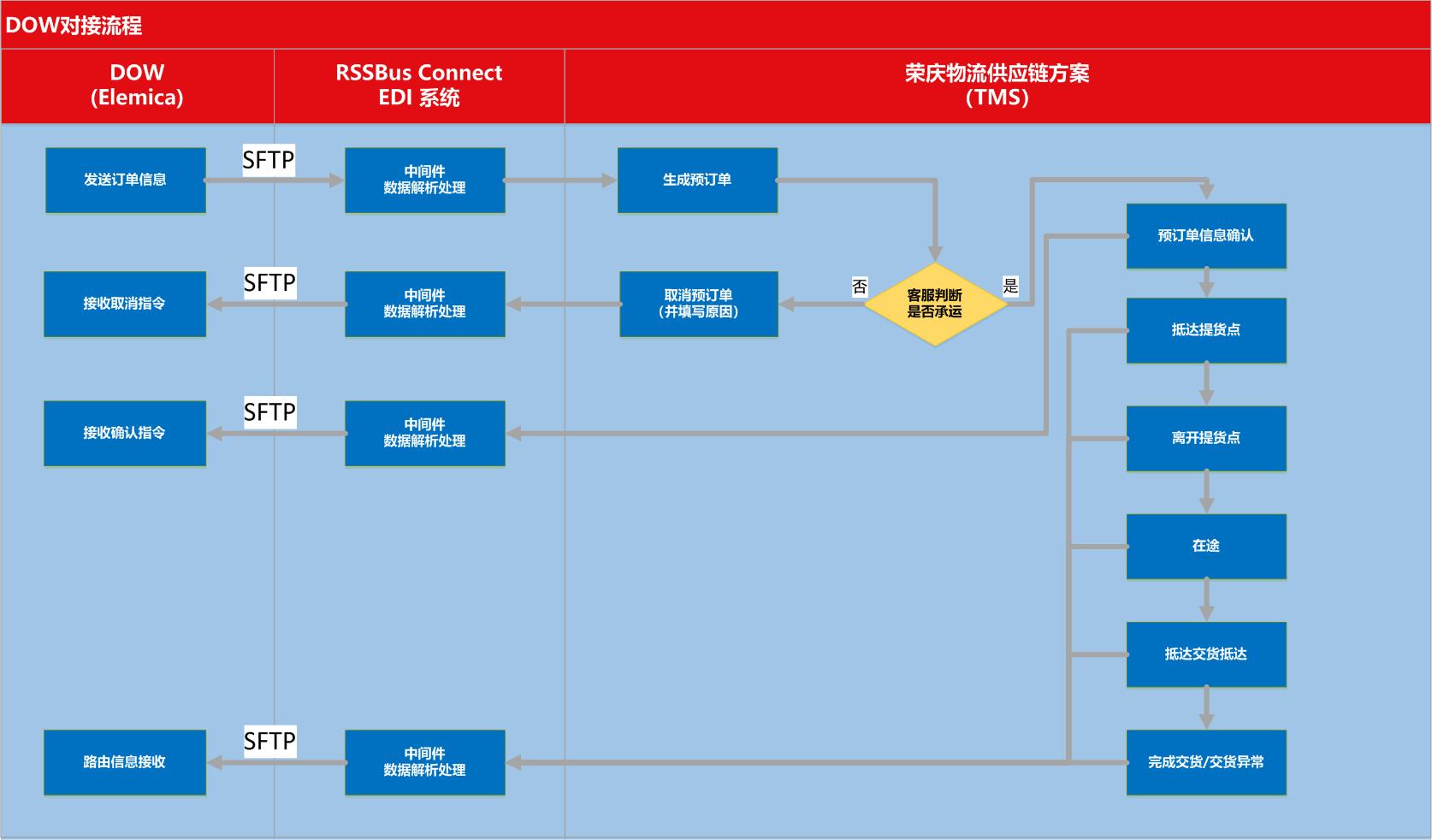

| 业务场景

enter image description here

以上业务场景,主要简述了荣庆物流与DOW的供应链解决方案。
1. DOW通过SFTP协议,向Rokin发送订单信息;
2. Rokin客服会根据预订单信息,判断是否承运;
3. 如不能承运,Rokin会向DOW返回取消指令,不予承运;
4. 若能承运,Rokin会向DOW进行预订单信息确认;
5. Rokin向DOW反馈交货情况。


| EDI解决方案

传输 & 转换
传输:SFTP协议
转换:EDIFACT标准报文,涉及IFSCUM、IFTMBC、IFTSTA
enter image description here


| EDI解决方案实现 – SFTP传输

搭建EDI平台主要包括建立EDI连接以及定制开发两部分工作,关于EDI连接部分,需要具备:

  1. 支持SFTP传输协议,推荐RSSBus EDI系统
  2. 用于部署EDI系统的服务器(本地&云端)
  3. 持续且稳定的网络连接,可通过防火墙/代理服务器与公网中外部系统通信
  4. 双方的SFTP配置信息,包含:
    • Remote Host(服务器地址)
    • Remote Port(服务器端口)
    • Authentication Mode(客户端认证方式)
    • User(用户名)
    • Password(用户登录密码)
    • Server Public Certificate (服务器公钥证书)

| EDI解决方案实现 – EDI Mapping

enter image description here 接收与解析

  1. SFTP Port:接收交易伙伴(Trading Partner,以下简称TP)发送的EDIFACT标准报文,转发至EDIToXMLPort;

  2. EDIToXML Port:将标准EDIFACT报文转换为系统默认的标准XML格式,根据业务报文类型分发至ParseIFSCUM Port;

  3. Parse IFSCUM Port :将以上收到的系统默认的标准XML文件转换为DatabasePort可以识别的XML文件,转发至SQLServer Port;

  4. SQLServer Port:连接中间数据库,将以上收到的业务数据插入中间数据库表中,待ERP做进一步处理。

生成与发送

  1. SQLServer Port :连接中间数据库,获取ERP插入到中间数据库表中的业务数据,生成Database Port默认的XML文件,转发至 Generate IFTMBC/IFTSTA Port;

  2. Generate IFTMBC/IFTSTA Port:将以上收到的SQLServer Port默认的XML文件转换为系统默认的标准XML格式,转发至XMLToEDI Port;

  3. XMLToEDI Port:将系统默认的标准XML格式文件转换为EDIFACT标准报文,转发至SFTP Port;

  4. SFTP Port:将标准报文发送至TP EDI系统。

了解更多项目实施案例,请联系我们。    联系我们
