近期为了帮助广大用户更好地使用 EDI 系统,我们根据以往的项目实施经验,将成熟的 EDI 项目进行开源。用户安装好知行之桥EDI系统之后,只需要下载我们整理好的示例代码,并放置在知行之桥指定的工作区中,即可开始使用。
今天的文章主要为大家介绍 LOWE'S EDI 项目,了解如何获取开源的项目代码以及如何部署到知行之桥 EDI 系统中。
LOWE'S EDI 到 JSON 示例流具有预配置的端口,用于依据 LOWE'S 提供的 EDI 规范,转换以下交易集:
1. 850 采购订单,LOWE'S -> 供应商
2. 860 订单变更,LOWE'S -> 供应商
3. 855 采购订单确认,供应商 -> LOWE'S
4. 856 发货通知,供应商 -> LOWE'S
5. 846 库存查询,供应商 -> LOWE'S
6. 810 发票,供应商 -> LOWE'S
通过JSON的方式实现 EDI 系统和 ERP 系统之间的集成是很常见的方案,它可以有效地将两个系统解耦,从而提高整个系统的可靠性和可维护性。
以下端口构成了工作流的核心元素:
1. AS2 端口:用于通过 Internet 网络进行安全传输的功能,确认 LOWE'S 的AS2信息,如AS2 ID,URL 及公钥证书,以便进行正确配置。
2. X12 端口:从 XML 生成 EDI 文件或将 EDI 文件转换为 XML 以供进一步处理。
3. XMLMap 端口:提供可视化的方式将 XML 数据从一种结构转换为另一种结构,建立从源文件到模板文件的映射关系。
4. JSON 端口:实现 JSON 文件与 XML 文件相互转换的功能。
5. Branch 端口:对 XML 进行判断匹配区分不同业务类型的文件。
运行知行之桥 EDI 系统,导航到工作流选项卡并单击右上角的齿轮图标。 选择创建工作区选项为此示例流创建一个新的工作区 Lowes_EDI_to_JSON。

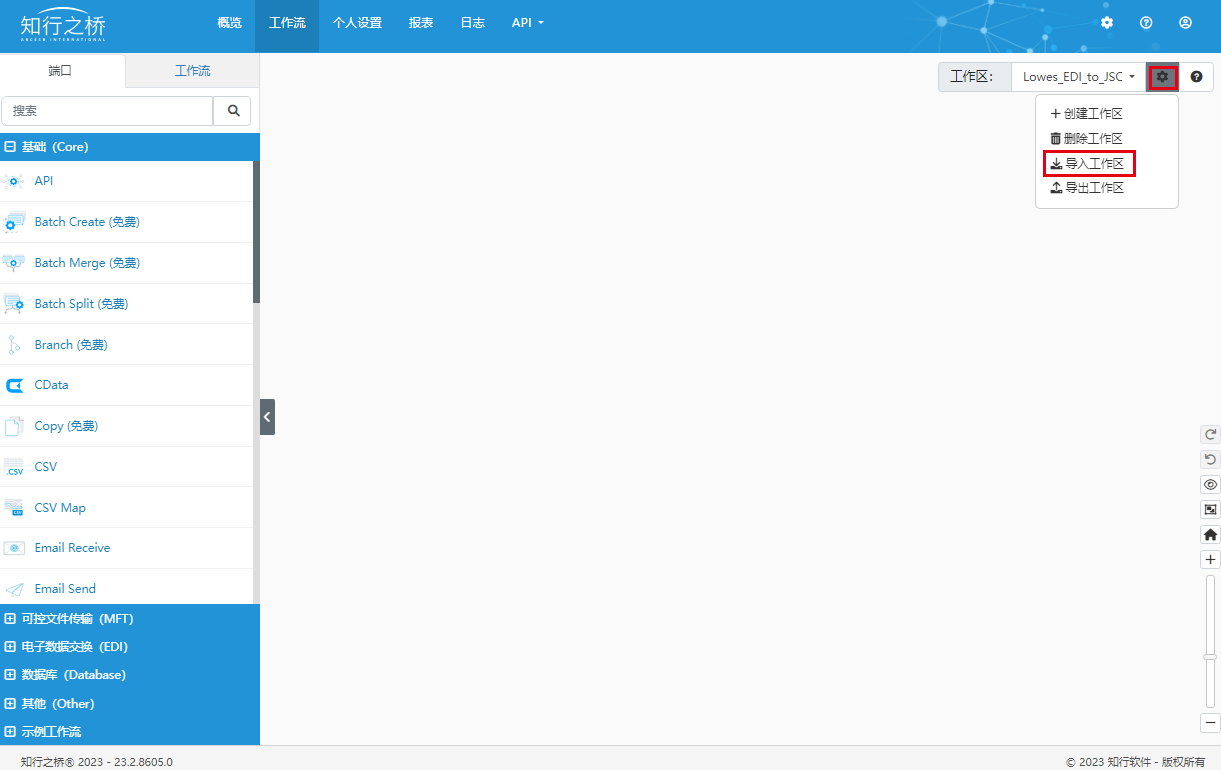

右侧齿轮下拉菜单中,单击导入工作区。 在出现的对话框中,选择下载的示例流 Lowes_To_SQLServer.arcflow 以导入相关的端口和设置。 或者直接将 Lowes_EDI_to_JSON.arcflow 拖拽到指定工作区。

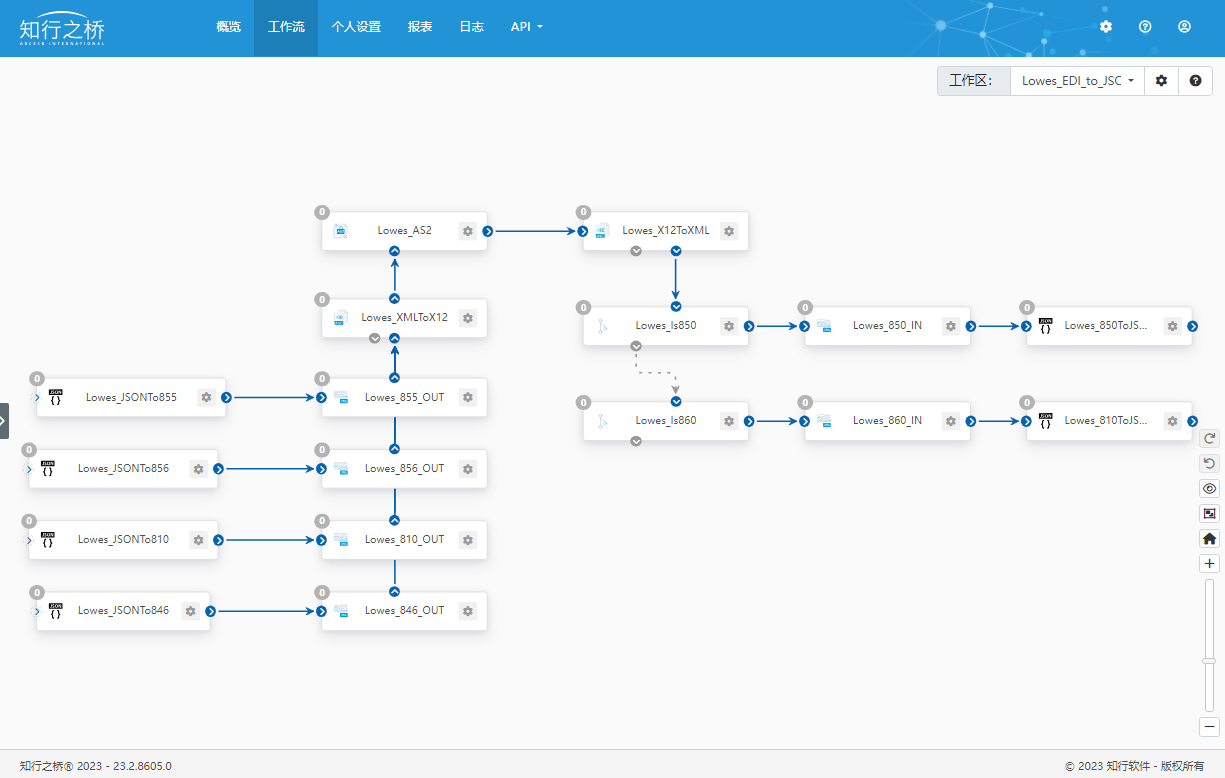

成功导入示例工作流后,你将看到如下图所示的完整工作流:

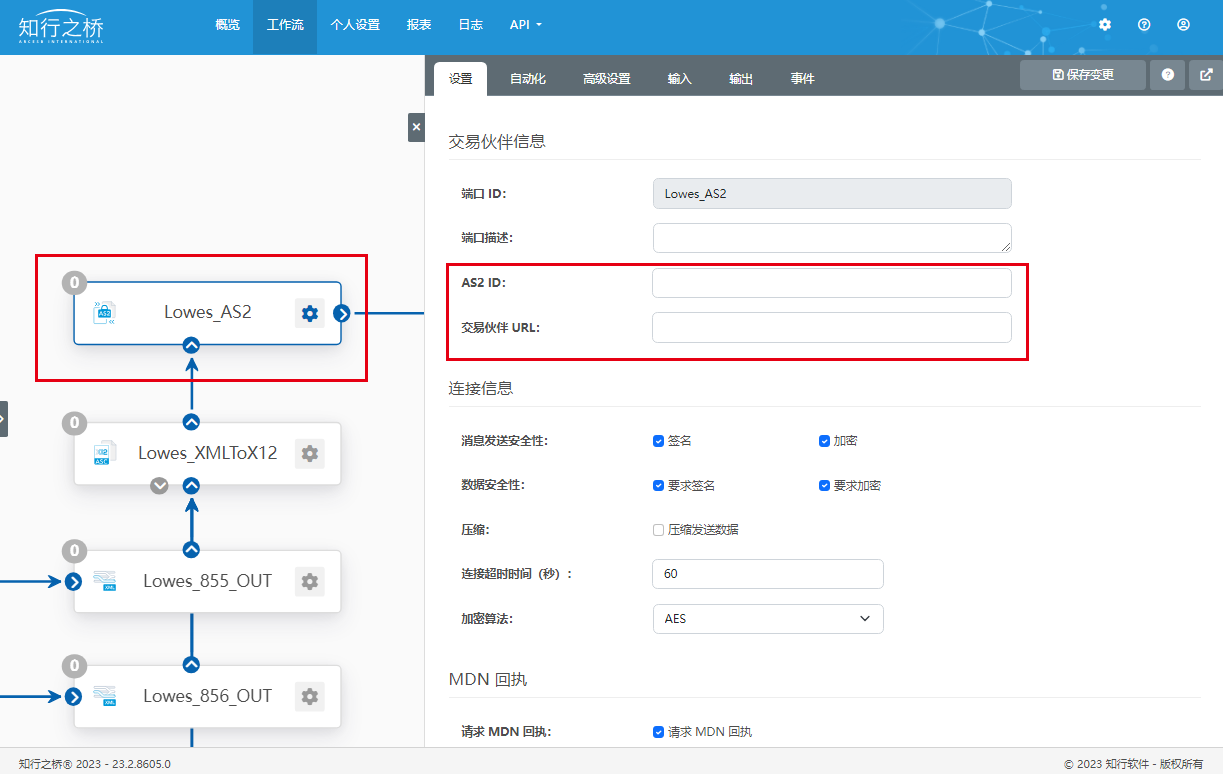

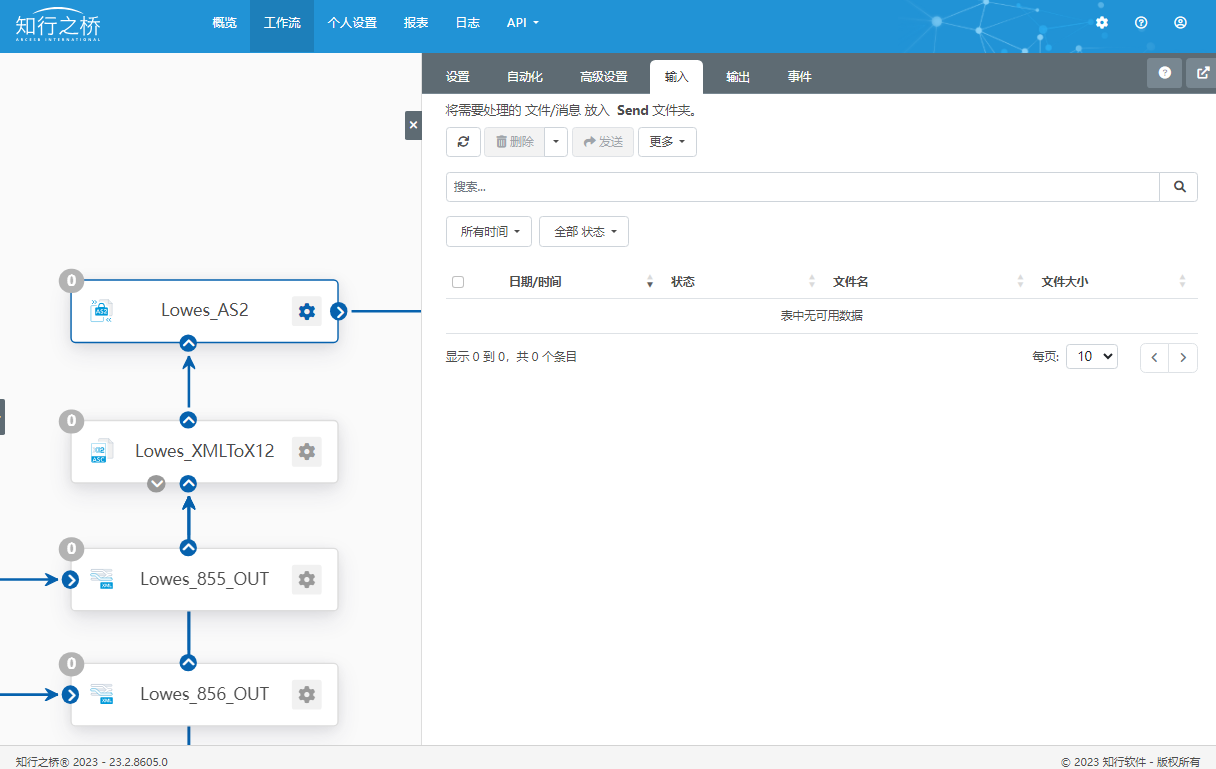

导航到 LOWE'S_AS2 端口的设置选项卡。 根据 LOWE'S 提供的 AS2 文档配置 LOWE'S 的 AS2 信息,比如,LOWE'S 的 AS2 ID、交易伙伴 URL、交易伙伴证书。 配置完成后请导航到“输入”选项卡上传测试文件与 LOWE'S 进行 AS2 连接测试,同时可以导航到 “输出” 选项卡查看 LOWE'S 发送的文件。
同时需要配置AS2个人设置:供应商的 AS2 ID,私钥证书,证书密码,公钥证书。

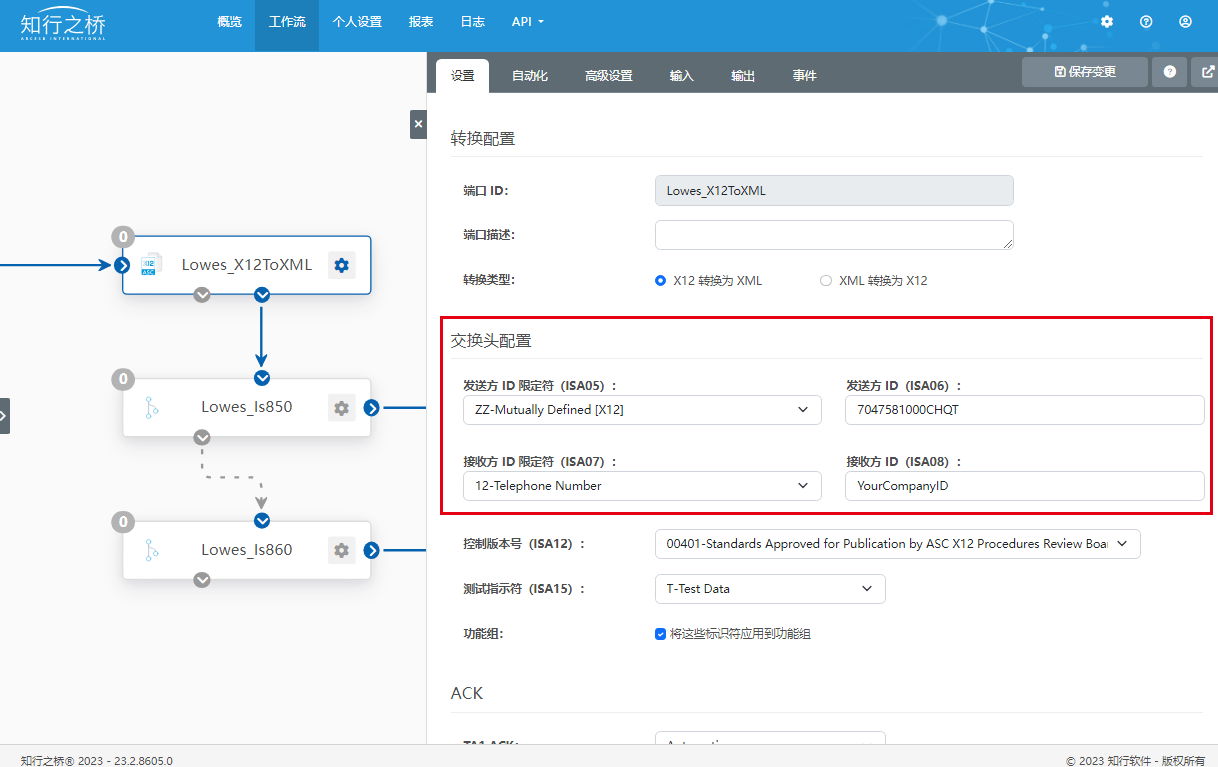

实现文件格式转换主要借助 X12 端口以及 XMLMap 端口实现,其中 XMLMap 端口已经对数据映射进行了预配置,用户无需进行额外操作。 X12 端口中,需要在 设置 选项卡下填写用户和 LOWE'S 的真实信息,对交换头进行配置:
以解析方向(即接收 LOWE'S 发来的 EDI 850 采购订单,对其进行格式转换后将数据提取到数据库中)为例,测试流程如下:

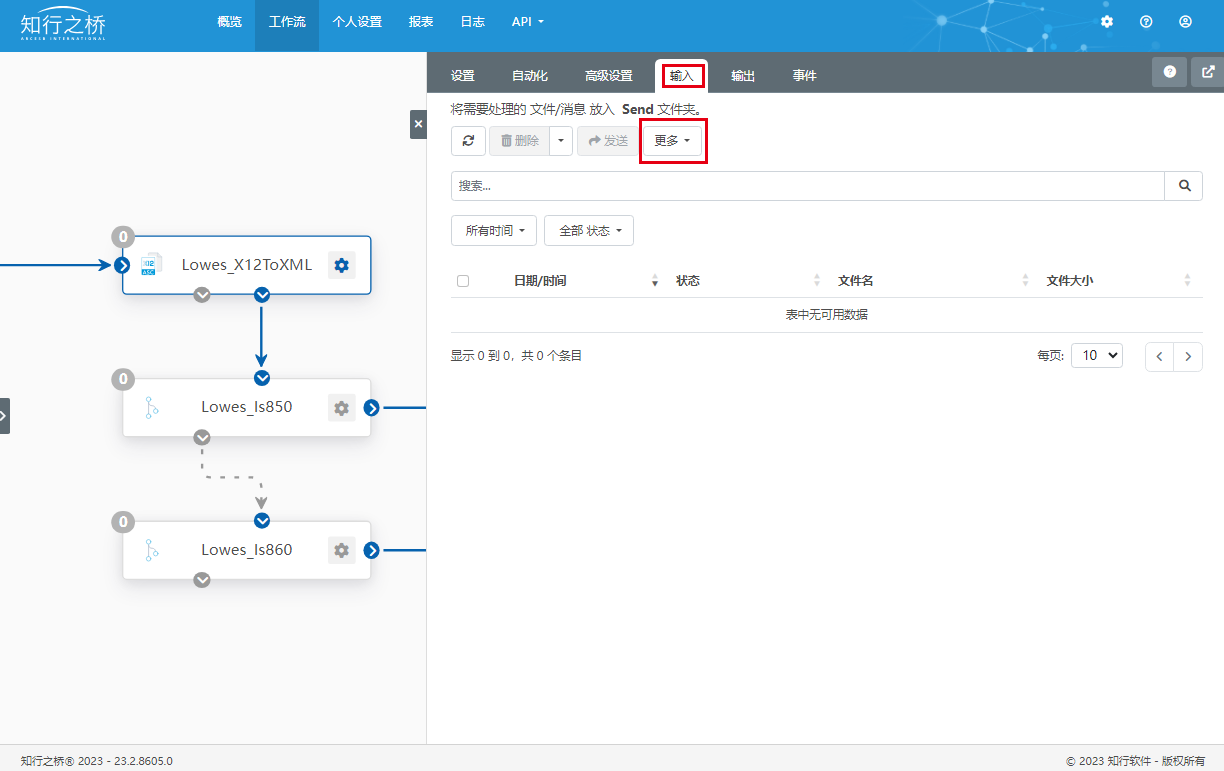

导航到端口 ID 为 LOWE_X12ToXML 的 X12 端口中,在 输入 选项卡下上传此前下载的示例文件:lowes_850.x12。

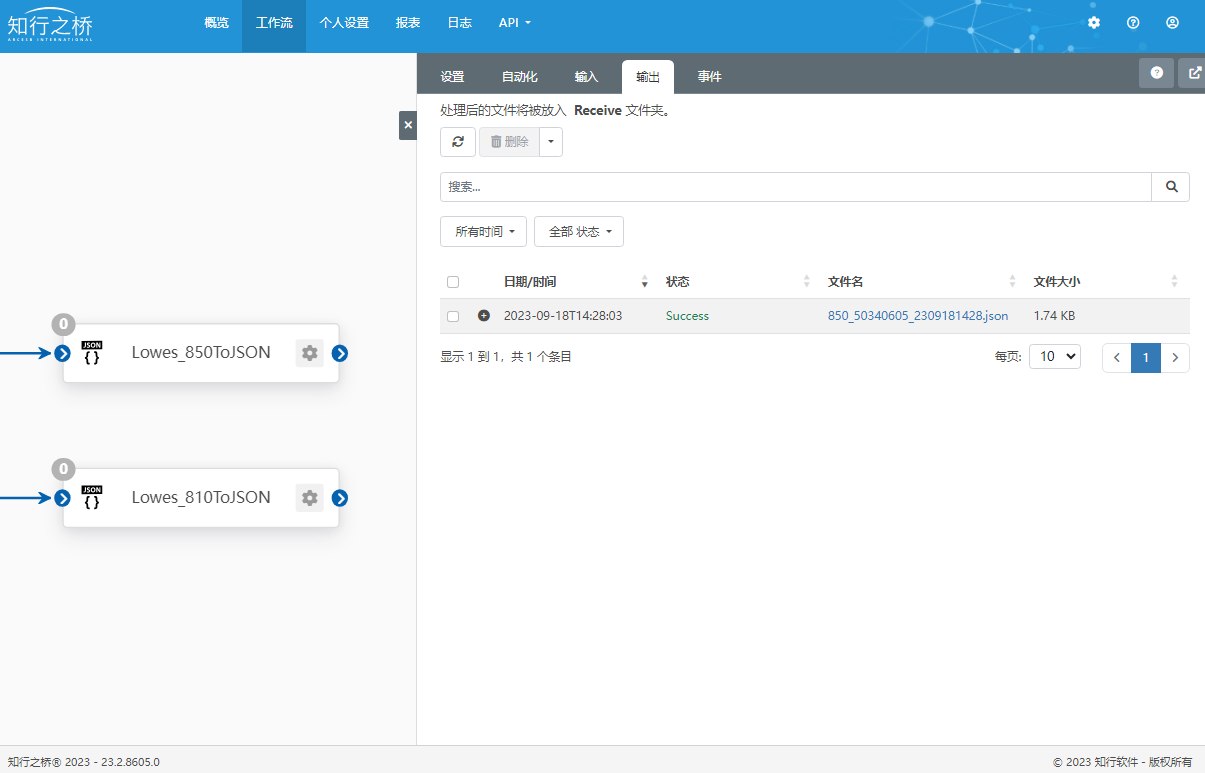

X12 端口发出后,导航到端口 ID 为 LOWE_850ToJSON 的 JSON 端口中,在 输出 选项卡下可以看到文件状态为 Success ,点击即可预览结果。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 |
{"order":{ "poType":"SA", "poNumber":"50340605", "poDate":"20230831", "currency":"USD", "customerOrderNumber":"000000000150340606", "fileIdID":"", "internalVendorNumber":"116065", "merchandiseTypeCode":"D2C", "packingListNumber":"", "salesperson":"Smith, John", "specialProcessingCode":"", "warehouseNumber":"Warehouse123", "internalControlNumber":"3002579030", "buyerId":"5551112222", "customerPoIndex":"", "fulfillmentAdditionData":"", "termsOfFreightCostsDes":"CC", "priorityAmount":"", "allowanceInfo":{"packslipMessage":"Please drop package off at the side door next to the garage."}, "routingVendorCode":"UNSP", "orderSpecialDes":"", "salesDivision":"ABCD", "billToName":"John Doe", "billToNumber":"", "billToAddress":"", "billToCity":"", "billToProvince":"", "billToPostal":"", "billToCountry":"", "billToContactTel":"555-555-5555", "billToContactNightTel":"", "billToContactEmail":"", "billToAddressType":"", "invoiceToName":"", "invoiceToNumber":"00907", "invoiceToAddress":"", "invoiceToCity":"", "invoiceToProvince":"", "invoiceToPostal":"", "invoiceToCountry":"", "invoiceToContactTel":"", "invoiceToContactNightTel":"", "invoiceToContactEmail":"", "invoiceToAddressType":"", "shipToName":"John Doe", "shipToNumber":"", "shipToAddress":"1 Fuller Rd", "shipToCity":"Albany", "shipToProvince":"NY", "shipToPostal":"12203", "shipToCountry":"US", "shipToContactTel":"555-555-5555", "shipToContactNightTel":"", "shipToContactEmail":"", "shipToAddressType":"1", "orderItem":[ { "poLineNumber":"01", "quantityOrdered":"3", "quantityUnit":"PK", "unitPrice":"8", "priceUnit":"TE", "skuNumber":"111111111", "vendorItemNumber":"HEWCB402A", "upcNumber":"123456789022", "productDesc":"Sample item description for line 1", "deliveryRequestedDate":"20230905", "expectedShipDate":"20230902", "shipmentDes":"UNSP", "slnIndicator":"", "productConfigurationText":"" } ] }} |
_*你启动并运行了吗?*_
如果答案是肯定的,那么恭喜你成功地配置了 LOWE'S EDI & JSON 方案示例工作流!如果你遇到任何问题或有任何疑问,请随时联系我们。
