EDI段定义和示例

EDI段是为了表示有用信息而分组的相干元素或复合数据的组合。例如,段可以包含有关产品,颜色,大小,重量,体积等的信息.EDI段可以在文档中出现一次或多次。

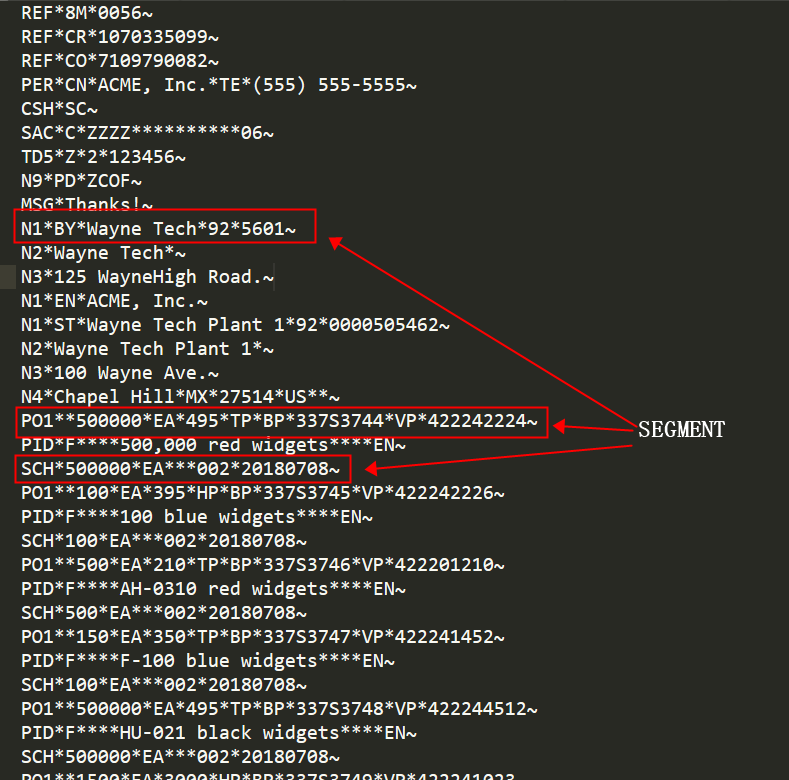

在EDI文档中,每个部分由特定段描述。每个段以段ID(例如,ST,BEG,N1)开始,其描述随后的数据元素的类型。

在X12中,结果如下:一个独特的EDI段识别标签(通常由2-3个标志组成)始终位于第一位。

EDI细分示例:

PO1**500000EA495TPBP337S3744VP*422242224~

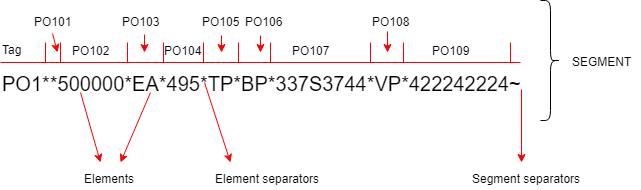

EDI段由标签和由特殊符号(元素分隔符)分隔的元素组成 – 在上述情况下,它是星号 *。 Segment以另一个符号(段终结符)结束 – 在我们的示例中,它是波浪号 〜。应该提到的是,元素和段的分隔符可以与上面提到的例子不同。

标准定义了段中元素的顺序。

在上面提到的例子中,我们可以看到名为PO1的X12 EDI段,它具有产品数据的含义。

首先是段标记(PO1),然后是段元素:

  • 已分配标识符(缺失标记)
  • 订购数量(500000,产品数量)
  • 单位/基准测量代码(EA =每个,测量单位)
  • 单价(495,商品价格)
  • 单价单位(TP,单价单位)
  • 产品/服务ID限定符(BP =买方的部件号,产品/服务标签类型)
  • 产品/服务ID(337S3744,产品/服务标签)
  • 产品/服务ID限定符(VP =供应商的部件号,产品/服务标签类型)
  • 产品/服务ID(422242224,产品/服务标签)

一般来说,这一部分代表以下信息:订购500000件商品,产品买方ID为337S3744,供应商编号是422242224,每件商品20TP。

一旦将所有段收集到规定的序列中,它们就形成完整的电子文档或事务集。接下来,必须将交易集放入信封中,以准备传输给您的合作伙伴。
