Shape EDI 需求分析

Shape Corp 是一家总部位于美国密歇根州的汽车 Tier-1 供应商，成立于 1974 年，专注于高性能多材料车身结构件与安全系统的研发与制造。公司在超高强度钢、铝挤压、滚压成形及注塑等先进工艺方面具备领先能力，服务全球主流整车厂。作为全球化运营的制造企业，Shape在订单协同、生产排程、发货通知及对账结算等环节高度依赖标准化数据交换，因此构建稳定、符合汽车行业规范的 EDI 体系，成为保障其供应链高效运作的重要基础。

Shape EDI 需求

目前供应商与Shape之间通过EDI来传输业务报文，实现与Shape的ERP系统的直连。

采用的传输协议为：VAN

支持的报文标准为：ANSI X12或者EDIFACT

传输的业务单据主要包括：DELFOR交付预测（D.96A）以及DESADV发货通知（D.97A）。

如何基于知行之桥EDI系统实现Shape 的EDI对接需求

部署EDI系统须知

准备具有固定公网IP的服务器及域名。将域名与公网IP地址关联起来，以便通过域名访问与该IP地址相关联的EDI 服务。知行之桥EDI系统将会部署在企业的本地服务器上。

搭建EDI工作流

完成以上准备工作后，即可在知行之桥 EDI 系统中搭建对应的工作流。

在本项目中，知行之桥 EDI 系统通过可视化工作流设计，实现了：

• 通信自动收发与日志监控
• DELFOR交付预测报文结构自动解析与字段映射
• DESADV发货通知自动生成与规则校验
• 与 ERP API 双向数据同步

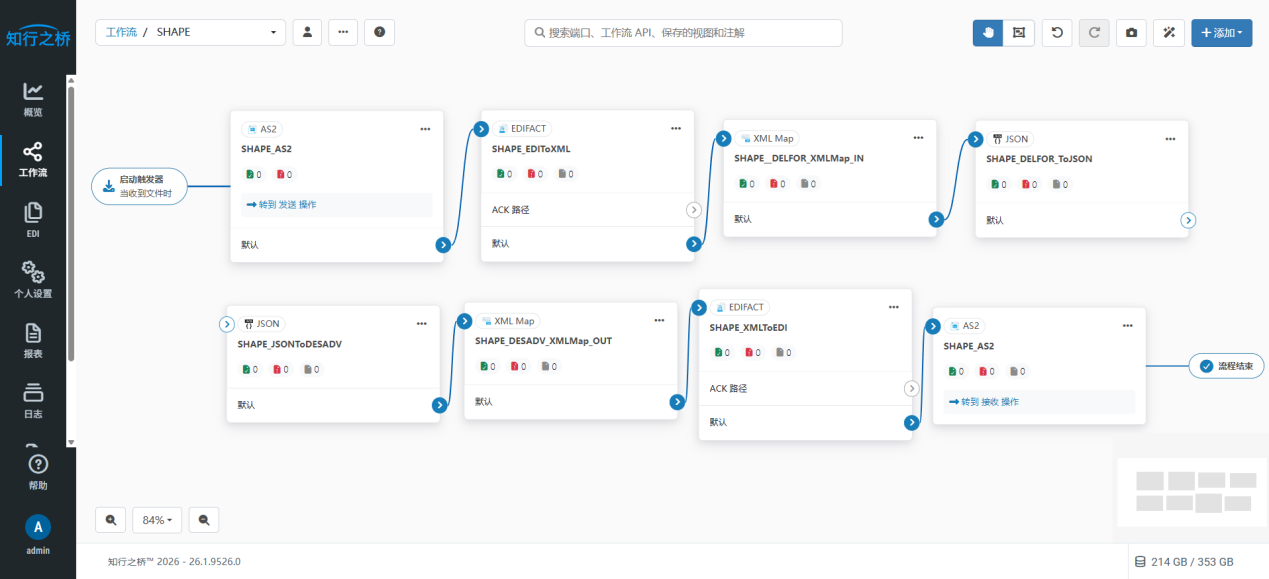

下面展示了供应商基于EDI系统与Shape 对接的典型工作流示例（以EDIFACT报文标准，API方案为例）。

需要部署知行之桥EDI系统，搭建AS2连接通道（实现与VAN供应商的连接），实现 DELFOR交付预测报文解析以及生成DESADV发货通知。

完整工作流如上所示，这些小方块是知行之桥EDI系统中的一个个功能模块，通过蓝色连接线将这些功能模块连接起来，箭头所指方向即为数据流向。

通过上述工作流，能够顺利将Shape发来的DELFOR交付预测报文转换为JSON格式，方便企业进一步处理，并生成符合Shape要求的DESADV发货通知。

基于知行之桥EDI系统搭建上述工作流能够帮助企业进一步集成内部业务系统，打通数据传输和处理通道，更快、更高效地实现业务数据传输，提高企业的信息化水平。

Shape EDI DELFOR 报文注意事项

1.基础格式与标准

• 标准版本：Shape 使用的报文子集基于 EDIFACT DELFOR D.96A。
• 日期与时间格式：除非另有说明，日期通常采用 CCYYMMDD（限定符 2379 = 102），时间采用 HHMM。
• 报文功能 (BGM)：Shape 目前仅传输代码 “5” (Replace)，这意味着当前收到的交付计划将完全取代之前的版本。

2.关键业务段落注意事项

• 零件编号 (LIN 段)：
• 零件号格式多样。较新的零件号由 6 位数字 + 站点后缀 组成（如 123456-20），其中后缀代表订货工厂（例如 -20 代表 Grand Haven 园区，-21 代表 Athens 园区）。
• 特别注意：零件号后缀不应与零件版本号（修订号）混淆，两者在报文中属于不同的数据段。
• 零件版本号 (PIA 段)：Shape 的零件修订版本（工程变更级别）会在 PIA 段中使用代码 “EC” 进行标识。
• 参考单号 (RFF 段)：代码 “ON” 代表与该行项目相关的 采购订单 (PO) 编号。
• 数量类型 (QTY 段)：
• 限定符“1”：表示离散的预测数量。
• 限定符“3”：表示自 PO 创建以来的 累计收货总量 (Cumulative Quantity)。除非 PO 编号或零件版本发生变更，否则该累计值不会重置。
• 限定符“79”：表示上一次的累计收货总量。
• 排程条件 (SCC 段)：Shape 会传输最多 21 个天计划数量 和最多 24 个周计划数量。状态指示器“1”代表确认需求 (Firm)， “4”代表计划/预测需求 (Planning)。

3.工厂代码与路由 (Plant Codes)

• 工厂识别：必须准确识别报文中的 Plant ID（工厂代码） 以确保货物送达正确的操作点。例如，美国总部的多个工厂代码不同以及中国昆山工厂也有其唯一代码。
• 信箱代码 (Mailbox Code)：发送和接收报文时需匹配对应的Mailbox ID（如美国工厂通常使用 01:065859555），因此在开始EDI项目之前，需要确认具体对接哪一个Shape 工厂。

4.计划期间 (DTM 段)

Horizon Period：在描述交付计划覆盖的时间跨度时，限定符使用 “323”，格式通常为 CCYYMMDD-CCYYMMDD（但在报文数据元素中不带连字符，对应格式限定符 “711”）。

Shape DESADV 报文注意事项

在处理 Shape Corp 的 EDIFACT DESADV（发货通知/ASN） 报文时，供应商需要严格遵守其基于 D.97A 版本的实施指南。以下是发货通知报文的关键注意事项：

1.报文发送时机与基本规则

• 发送时机：发货通知必须在货物离开供应商设施后立即发送。这对于收货工厂跟踪装运和准备物理接收至关重要。
• 拒收风险：所有标记为“强制 (Mandatory)”的数据元素必须包含在报文中。任何缺失或错误的条目都将导致报文被拒收。
• 字符限制：在 BGM 段中仅使用字母和/或数字，禁止使用特殊字符或符号，否则可能导致处理失败。

2.关键业务段落注意事项

2.1发运标识号 (SID/BGM 1004)：

• 必须是由发货方分配的唯一控制编号，通常称为 SID。
• 唯一性要求：该编号在一年内不得重复，如果在一年内重复，将导致报文被拒收。
• 引用一致性：该 SID 必须同时出现在装箱单 (Packing List) 和 提单 (Bill of Lading) 上。Shape 会将此号码作为支付汇款的参考号。

2.2报文功能 (BGM 1225)：Shape 目前仅自动处理代码 “9” (Original/原始发送)。

2.3时间戳 (DTM)：

• 报文生成日期/时间 (137) 和 实际发货日期/时间 (11) 是强制性的。
• 格式通常为 CCYYMMDDHHMM (限定符 2379 = 203)。

2.4测量与重量 (MEA)：

必须提供三项数据：总毛重 (G)、总净重 (N) 和 总装运单元数量 (SQ)。
重量值不得包含小数。

2.5承运商信息 (TDT)：

必须提供有效的承运商 SCAC 代码。

3.参与方标识 (NAD)

3.1报文中最多可包含 5 个 NAD 段，其中前 3 个为绝对强制：

• MI (物料发布方)：Shape 的分支机构 DUNS 编号。
• ST (送货至)：必须根据 Shape 提供的工厂代码准确填写。
• SU (供应商)：供应商的工厂 DUNS 编号。

3.2如果发货地址 (SF) 与供应商地址不同，则 SF 段也是强制性的。

4.包装与装箱序列 (CPS/PAC/GIR)

4.1层级结构

CPS 段用于定义包装的分层关系（自上而下），每条 ASN 最多允许 499 个 CPS 循环。

4.2序列号 (GIR)

• 用于提供容器序列号（条码标签上的序列号）。
• 如果涉及原材料或金属件，必须在 GIR 段提供 炉号/批次号 (Heat/Batch number)。

4.3单箱数量 (QTY 52)：发送包装信息的供应商必须提供每个包装单元内的具体数量。

5.行项目细节 (LIN/QTY)

5.1零件信息：必须包含 Shape 分配的零件号和对应的 修订版本号 (Engineering Change Level)。每条 ASN 最多允许 499 个行项目。
5.2.累计数量 (QTY 3)：必须提供自采购订单 (PO) 创建以来，该供应商向该工厂运送该零件的总累计发货量。
5.3单次发货量 (QTY 12)：本次实际装运的零件数量。
