零售EDI：H-E-B EDI对接分析

H-E-B是美国德克萨斯州一家员工所有制连锁超市，总部位于圣安东尼奥，创立于1905年。目前运营约430家门店（含H-E-B、Central Market等品牌），覆盖德州及墨西哥，2023年销售额约430亿美元，员工超15万人。

作为美国前十大杂货零售商，H-E-B以高品质生鲜和供应链效率著称，要求所有供应商必须通过ANSI X12标准的EDI对接（850订单、810发票、856发货通知等），使用AS2传输，是北美零售行业EDI合规与自动化标杆企业。

H-E-B EDI 资料分析

1.H-E-B AS2 Connection Profile

H-E-B向供应商提供其AS2连接信息文档，其中包含建立通信连接所需的：

• ISA Interchange ID Qualifier
• ISA/Interchange ID
• GS ID
• AS2 ID
• AS2 URL
• AS2 Certificate
• Inbound IP、Outbound IP

2.供应商设置

• EDI APPLICATION VENDOR INFORMATION处需要填写负责EDI技术细节的个人完整联系方式，如果企业使用第三方EDI供应商，需要输入负责管理EDI相关技术沟通的人员的联系方式。这里填写的联系方式必须属于企业内部能够回答具体技术问题的人员，请勿填写为销售或者非技术人员。
• EDI APPLICATION VENDOR INFORMATION中涉及的日期填写为今天的日期，要求的AP 供应商编号由H-E-B 的PeopleSoft 应用分配，DUNS#中填写供应商自己的邓白氏编码。注意：如果您是 H-E-B 的新供应商，请将Required AP Vendor Number字段留空，H-E-B 产品信息管理（PIA）将代您获取该应付账号。然而，DSD 供应商必须有 DUNS 编码。
• 接下来在“交易伙伴信息”中，需要输入发送方和接收方的 Production Interchange ID Qualifier（EDI供应商提供），供应商接收文档时Interchange ID Qualifier位于ISA07 字段，供应商发送文档时，Interchange ID Qualifier 位于ISA05字段。

H-E-B EDI 需求分析

H-E-B 传输协议

H-E-B 与其供应商之间使用AS2传输协议搭建EDI连接通道

H-E-B 使用的EDI报文标准以及单据类型

H-E-B使用的EDI报文标准为X12，支持多种单据类型，EDI项目具体需要传输哪些业务单据，需要与H-E-B的EDI团队进行确认。以下是不同业务场景下涉及到的单据类型：

仓库EDI 单据类型

EDI报文代码	描述
EDI 875	杂货产品采购订单
EDI 876	杂货产品采购订单变更
EDI 850	采购订单
EDI 850	进口/国际采购订单
EDI 855	采购订单确认
EDI 856	发货通知（SOPI类型）
EDI 856	发货通知（SOTPI类型）
EDI 856	医药分销发货通知
EDI 810	发票
EDI 880	杂货产品发票
EDI 860	采购订单变更请求
EDI 865	采购订单变更确认

制造 EDI 单据类型

EDI报文代码	描述
EDI 875	制造行业采购订单
EDI 855	采购订单确认
EDI 856	发货通知（ASN）
EDI 880	制造行业映射规范

供应商 EDI 单据类型

EDI报文代码	描述
EDI 832	商品目录（供应商 → H-E-B）
EDI 832	商品目录（H-E-B → 供应商）
EDI 852	产品活动数据 – 仓库
EDI 852	扫描基础交易
EDI 867	产品转移与转售报告

订单履行交换（OFX）- 农产品/花卉 EDI 单据类型

EDI报文代码	描述
EDI 850	采购订单
EDI 860	采购订单变更请求
EDI 875	杂货产品采购订单
EDI 855	采购订单确认与修订
EDI 856	发货通知（ASN）OFX
EDI 876	杂货产品采购订单变更
EDI 810	发票规
EDI 880	杂货产品发票
EDI 865	采购订单变更确认

直接送货到店（DSD） EDI 单据类型

优势	描述
EDI 850	SRS 采购订单规范
EDI 855	DSD 采购订单确认规范
EDI 856	DSD 直送门店跨仓发货通知规范
EDI 857	发货通知+发票组合规范（ASN Invoice），用于DSD直送门店，系统将同时传输ASN和发票数据至门店收货应用，在后门直接卸货确认
EDI 894	DSD 直送门店发票规范 – 交付/退货基础记录

基于知行之桥的EDI解决方案

针对 H-E-B 的业务特征与挑战，知行软件推出了定制化的H-E-B EDI 解决方案，助力企业实现全球供应链数字化管理。

EDI 体系集成架构

• 多标准兼容：支持 EDIFACT、VDA、ANSI X12 等主流标准，自动识别不同报文格式。
• 跨国通信协议支持：兼容 AS2、OFTP、SFTP、HTTPS 等安全通信协议。
• 统一数据中台：通过知行之桥的数据中心，实现订单、发货、收货、发票、退货等全流程数据汇聚与同步。

以常见的几种EDI报文为例，系统可自动接收并解析H-E-B发送的 EDI 850采购订单、EDI 860订单变更报文，同时生成并发送 EDI 855 订单确认、EDI 856 发货通知、810 发票，流程如下：

• 通信模块：安全接收 / 发送加密文件；
• 解析模块：将 X12 报文转换为结构化 XML；
• 映射模块：将 XML 数据映射为业务系统可识别格式（JSON、SQL 等）；
• 集成模块：将数据写入中间数据库，供 ERP 或 MES 系统直接使用。

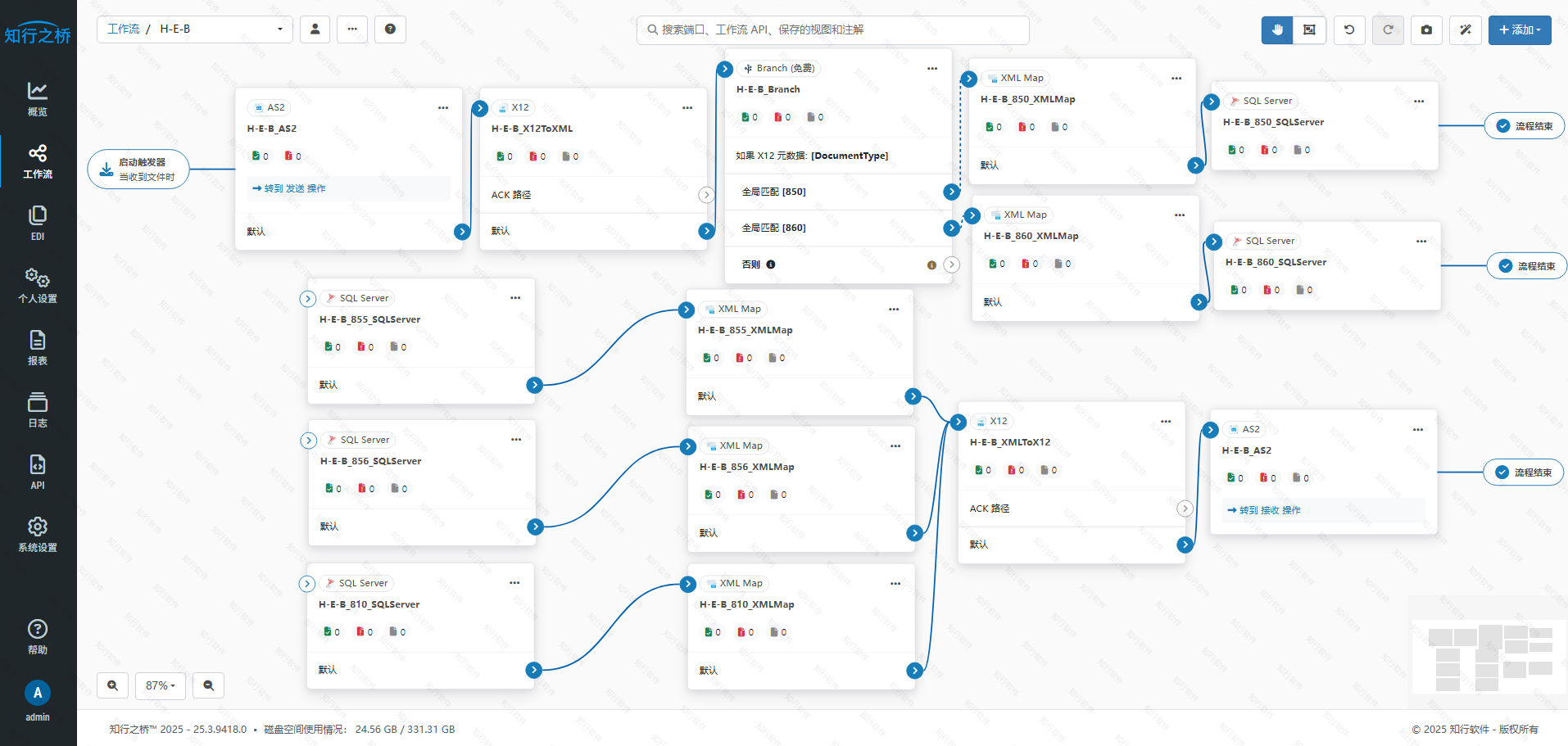

在知行之桥EDI系统中，通过搭建以下工作流即可实现H-E-B的 EDI 对接需求：

此示例方案中，共使用14个端口（AS2端口的发送和接收计为1个端口，Branch端口为免费端口），企业可根据端口数量选择合适的知行之桥版本。如果企业有其他单据需求，可以联系我们进行评估。

场景一：自动接收并解析H-E-B发来的文件

通过知行之桥EDI系统接收H-E-B发来的EDI 850采购订单、EDI 860订单变更报文，解析并将数据存放进指定的中间数据库表中，以下便是实现此功能的工作区：

工作流解读与业务价值：

1.AS2端口：自动、安全地与H-E-B实现点对点直连EDI，接收加密的EDI 850采购订单报文及EDI 860订单变更，并回执MDN确认。
2.X12端口：将接收到的EDI报文从标准X12格式解析为结构化的XML数据，并进行数据验证。这里不同类型的单据可以共用一个X12端口。
3.XML Map端口：将解析后的XML数据，按照您预定义的规则，映射并生成可供您业务系统直接使用的数据格式（如JSON、数据库表记录等）。这里需要注意，不同类型的单据需要使用单独的XML Map端口处理映射关系。
4.SQL Sever端口：将最终处理好的订单数据自动写入您指定的中间数据库表。您的ERP系统即可直接查询并使用这些数据，彻底告别手动录入，实现订单处理零错误、分钟级响应。

场景二：自动生成并发送文件给H-E-B

反向流程中，内部系统生成的业务数据（发票信息）也需要映射并封装为符合H-E-B标准的 X12 报文（855、856、810）。以下工作流实现了从业务数据到标准报文的自动转换与发送：

工作流解读与业务价值：

1.SQL Sever端口：实时或定时从您的中间数据库表中，获取由ERP系统生成的发货单、发票等业务数据。
2.XML Map端口：将您的内部数据格式，精准映射为符合H-E-B严格规范的X12报文（855订单确认、856发货通知、810发票）。
3.X12端口：将XML数据生成为标准的X12 EDI报文。
4.AS2端口：对报文进行数字签名与加密，并安全发送给H-E-B，同时获取传输回执。
