Adient是一家全球座椅供应商，在美洲、欧洲和中国拥有领先的市场地位。通过其全球影响力，垂直整合在中国的合作伙伴关系，推动汽车座椅行业的增长。
安道拓Adient EDI项目，报文标准包括了X12和EDIFACT两种。在安道拓Adient供应商门户网站根据地区选择，如果是跟Adient美洲地区做供应链协同使用X12报文标准；如果是跟安道拓Adient亚太地区做供应链协同则使用EDIFACT报文标准。本文着重讲述安道拓Adient EDI项目中，安道拓Adient发给供应商的X12 830报文（物料需求预测）解读。
在此前的文章如何读懂X12报文中，已对X12已经做了详细的介绍，大家可以以此为基础，深入了解EDI 830报文。

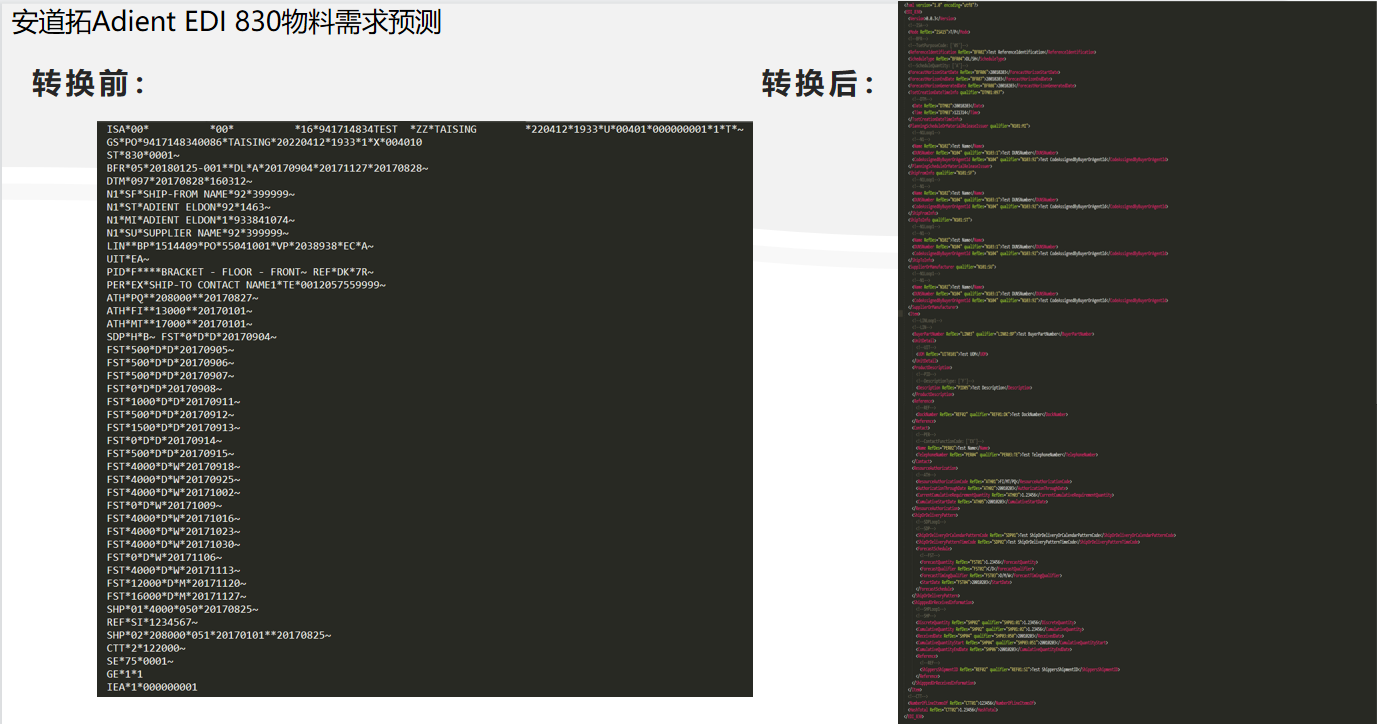

下图为安道拓Adient EDI X12 830示例报文转换前及经过知行之桥EDI系统转换后的结果对比图。
一起来看看安道拓Adient EDI项目中的EDI 830报文。
安道拓Adient X12 830订单详解：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 |
ISA*00* *00* *ZZ*ADNTICHGID *ZZ*SUPPICHGID*170828*1559*U*00401*000000001*0*P*>~ GS*PS*ADNTGRPID*SUPPGRPID*20170828*1559*1*X*004010~ ST*830*0001~ -830：报文类型为物料需求预测 -0001：报文类型编号 BFR*05*20180125‐001**DL*A*20170904*20171127*20170828~ -05：版本号替换标识符 -20180125‐001：版本号的格式为CCYYMMDD-###。 如果在同一天产生了多个版本。如果多个版本在同一天产生，每个版本将有一个独特的版本后缀号。 -DL：基于交付日期的标识符 -A：实际数量标识符 -20170904：预测开始日期 -20171127：预测结束日期 -20170828：预测创建日期 DTM*097*20170828*160312~ -097：交易创建日期标识符 -20170828：交易创建日期（年月日） -160312：交易创建时间（时分秒） N1*SF*SHIP‐FROM NAME*92*399999~ -SF：发货地 -SHIP-FROM Name：供应商发货地名称 -92：由买方或买方代理人指定供应商编码标识符 -399999：供应商发货地编码 N1*ST*ADIENT ELDON*92*1463~ -ST：收货地 -ADIENT ELDON：接收方名称 -92：由买方或买方代理人指定接收方编码标识符 -1463：接收方编码 N1*MI*ADIENT ELDON*1*933841074~ -MI：需求预测方标识符 -ADIENT ELDON：需求预测方名称 -1邓氏编码标识符 -933841074：邓氏编码 N1*SU*SUPPLIER NAME*92*399999~ -SU：供应商标识符 -SUPPLIER NAME：供应商名称 -92：由买方或买方代理人指定供应商编码标识符 -399999：供应商编码 LIN**BP*1514409*PO*55041001*VP*2038938*EC*A~ -LIN节点表示物料信息 -BP：买方物料编号标识符 -1514409：买方物料编号 -PO：采购订单编号标识符 -55041001：采购订单编号 -VP：供应商产品编号标识符 -2038938：供应商产品编号 -EC：工程变更等级编号标识符 -A：工程变更等级编号 UIT*EA~ -EA：计量数值的单位 PID*F****BRACKET ‐ FLOOR ‐ FRONT~ -F：自由格式的项目描述 -BRACKET ‐ FLOOR ‐ FRONT：商品描述 REF*DK*7R~ -DK：参考信息标识符 -7R：参考信息 PER*EX*SHIP‐TO CONTACT NAME1*TE*0012057559999~ -EX：催料员 -SHIP‐TO CONTACT NAME1：催料员姓名 -TE：联系电话标识符 -0012057559999：联系电话 ATH*PQ**208000**20170827~ -PQ：累计授权标识符 -208000：累计授权数量 -20170827：累计授权数量时间 ATH*FI**13000**20170101~ -FI：成品授权标识符 -13000：成品授权数量 -20170101：成品授权时间 ATH*MT**17000**20170101~ -MT：物料授权标识符 -17000：物料授权数量 -20170101：物料授权时间 SDP*H*B~ -H：Ship Pattern Code运输方式编码 -B：Ship Time Pattern Code运输时间编码 FST*0*D*D*20170904~ -FST表示多条预测信息 -0：预测数量 -D：预测数量标识符 -D：预测日期标识符（不规律日期） -20170904：装运日期 FST*500*D*D*20170905~ -500：预测数量 -D：预测数量标识符 -D：预测日期标识符（不规律日期） -20170905：装运日期 ...... FST*4000*D*W*20170918~ -4000：预测数量 -D：预测数量标识符 -W：预测日期标识符（每周一次） -20170918：装运日期 FST*4000*D*W*20170925~ -4000：预测数量 -D：预测数量标识符 -W：预测日期标识符（每周一次） -20170925：装运日期 ...... FST*12000*D*M*20171120~ -12000：预测数量 -D：预测数量标识符 -M：预测日期标识符（每月一次） -20171120：装运日期 FST*16000*D*M*20171127~ -16000：预测数量 -D：预测数量标识符 -M：预测日期标识符（每月一次） -20171127：装运日期 SHP*01*4000*050*20170825~ -01：预计交货数量标识符 -4000：预计交货数量 -050：要求交货时间标识符 -20170825：要求交货时间 REF*SI*1234567~ -SI：（SID）由托运人指定的唯一货物识别码 -1234567：SI Reference Identification托运人货物识别编号 SHP*02*208000*051*20170101**20170825~ -02：累计数量标识符 -208000：累计数量 -051：累计数量时间标识符 -20170101：Cumulative Quantity Start Date累计数量开始时间 -20170825：Date cumulative quantity reached达到累计数量时间 CTT*2*122000~ SE*75*0001~ GE*1*1~ IEA*1*000000001~ |
通过上述报文解读我们可以看到，EDI文件的可读性较差。无论是企业的业务人员还是IT人员都很难直接从未转译前的订单中获取到有效的业务信息。因此需要对此X12 830订单进行格式转换。
利用知行之桥EDI系统可以将其转换为可读性更强的目标XML文件，以便于进一步处理，转换效果如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 |
<?xml version="1.0" encoding="UTF-8"?> <!-- EDI 830报文 --> <EDI_830 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"> <!-- xml版本 --> <Version>0.0.3</Version> <!-- 报文是测试数据 --> <Mode>T</Mode> <!-- 安道拓版本号 --> <ReferenceIdentification>20180125‐001</ReferenceIdentification> <!-- 基于交付日期的标识符 --> <ScheduleType>DL</ScheduleType> <!-- 预测开始日期 --> <ForecastHorizonStartDate>20170904</ForecastHorizonStartDate> <!-- 预测结束日期 --> <ForecastHorizonEndDate>20171127</ForecastHorizonEndDate> <!-- 预测创建日期 --> <ForecastHorizonGeneratedDate>20170828~</ForecastHorizonGeneratedDate> <TsetCreationDateTimeInfo> <!-- 交易创建日期 --> <Date>20170828</Date> <!-- 交易创建时间 --> <Time>160312~</Time> </TsetCreationDateTimeInfo> <PlanningScheduleOrMaterialReleaseIssuer> <!-- 需求预测方名称 --> <Name>ADIENT ELDON</Name> <!—Adient邓氏编码 --> <DUNSNumber>933841074~</DUNSNumber></PlanningScheduleOrMaterialReleaseIssuer> <ShipFromInfo> <!-- 发货地名称 --> <Name>SHIP‐FROM NAME</Name> <!-- 发货地编码 --> 399999~</CodeAssignedByBuyerOrAgentId></ShipFromInfo> <ShipToInfo> <!-- 接收方名称 --> <Name>ADIENT ELDON</Name> <!-- 接收方编码 --> 1463~</CodeAssignedByBuyerOrAgentId></ShipToInfo> <SupplierOrManufacturer> <!-- 供应商名称 --> <Name>SUPPLIER NAME</Name> <!-- 供应商编码 --> 399999~</CodeAssignedByBuyerOrAgentId></SupplierOrManufacturer> <Item> <!-- 买方物料编号 --> <BuyerPartNumber>1514409</BuyerPartNumber> <!-- 采购订单编号 --> <PurchaseOrderNumber>55041001</PurchaseOrderNumber> <!-- 供应商物料编号 --> <VendorPartNumber>2038938</VendorPartNumber> <EngineeringChangeLevel>A~</EngineeringChangeLevel> <!-- 工程变更登记编号标识符 --> <UnitDetail> <!-- 计量数值的单位 --> <UOM>EA</UOM> </UnitDetail> <ProductDescription> <!-- 商品描述 --> <Description>BRACKET ‐ FLOOR ‐ FRONT~ REF</Description> </ProductDescription> <Contact> <!-- 催料员姓名 --> <Name>SHIP‐TO CONTACT NAME1</Name> <!-- 催料员联系电话 --> <TelephoneNumber>0012057559999~</TelephoneNumber></Contact> <ResourceAuthorization> <!-- 累计授权标识符 --> <ResourceAuthorizationCode>PQ</ResourceAuthorizationCode> <!-- 累计授权数量 --> <CurrentCumulativeRequirementQuantity>208000</CurrentCumulativeRequirementQuantity> <CumulativeStartDate>20170827~</CumulativeStartDate> <!-- 累计授权数量时间 --> </ResourceAuthorization> <ResourceAuthorization> <ResourceAuthorizationCode>FI</ResourceAuthorizationCode> <!-- 成品授权标识符 --> <CurrentCumulativeRequirementQuantity>13000</CurrentCumulativeRequirementQuantity> <!-- 成品授权数量 --> <CumulativeStartDate>20170101~</CumulativeStartDate> </ResourceAuthorization> <ResourceAuthorization> <!-- 物料授权标识符 --> <ResourceAuthorizationCode>MT</ResourceAuthorizationCode> <!-- 物料授权数量 --> <CurrentCumulativeRequirementQuantity>17000</CurrentCumulativeRequirementQuantity> <!-- 物料授权时间 --> <CumulativeStartDate>20170101~</CumulativeStartDate> </ResourceAuthorization> <ShipOrDeliveryPattern> <!-- 运输方式编码 --> <ShipOrDeliveryOrCalendarPatternCode>H</ShipOrDeliveryOrCalendarPatternCode> <!-- 运输时间代码 --> <ShipOrDeliveryPatternTimeCode>B~ FST</ShipOrDeliveryPatternTimeCode> <ForecastSchedule> <ForecastQuantity>500</ForecastQuantity> <!-- 预测数量标识符 --> <ForecastQualifier>D</ForecastQualifier> <!-- 预测日期标识符（不规律日期 --> <ForecastTimingQualifier>D</ForecastTimingQualifier> <!-- 装运日期 --> <StartDate>20170905~</StartDate> </ForecastSchedule> <ForecastSchedule> <!-- 预测数量 --> <ForecastQuantity>4000</ForecastQuantity> <!-- 预测数量标识符 --> <ForecastQualifier>D</ForecastQualifier> <!-- 预测日期标识符（每周一次） --> <ForecastTimingQualifier>W</ForecastTimingQualifier> <!-- 装运日期 --> <StartDate>20170918~</StartDate> </ForecastSchedule> <ForecastSchedule> <!-- 预测数量 --> <ForecastQuantity>12000</ForecastQuantity> <!-- 预测数量标识符 --> <ForecastQualifier>D</ForecastQualifier> <!-- 预测日期标识符（每月一次） --> <ForecastTimingQualifier>M</ForecastTimingQualifier> <!-- 装运日期 --> <StartDate>20171120~</StartDate> </ForecastSchedule> </ShipOrDeliveryPattern> <ShipppedOrReceivedInformation> <!-- 预计交货数量 --> <DiscreteQuantity>4000</DiscreteQuantity> <!-- 要求交货时间 --> <ReceivedDate>20170825~ </ReceivedDate> <Reference> <!-- 托运人货物识别编号 --> <ShippersShipmentID>1234567~</ShippersShipmentID></Reference> </ShipppedOrReceivedInformation> <ShipppedOrReceivedInformation> <!-- 累计数量 --> <CumulativeQuantity>208000</CumulativeQuantity> <!-- 累计数量开始时间 --> <CumulativeQuantityStartDate>20170101</CumulativeQuantityStartDate> <!-- 达到累计数量时间 --> <CumulativeQuantityEndDate>20170825~ </CumulativeQuantityEndDate> </ShipppedOrReceivedInformation> </Item> </EDI_830> |
可以看到，经EDI系统转换之后的目标XML文件中，所有的业务数据与其业务含义都是一一对应的，这样的文件可读性更强，并且更方便进行下一步数据处理。
工作流示例
通过上述的讲解想必大家已经了解了安道拓Adient X12 EDI 830物料需求预测报文在知行之桥EDI系统中的转换流程了，以下是上述工作流示例，您可以下载知行之桥EDI系统，导入【示例工作流】以及【830物料需求预测文件】，进行实战操作。
在知行之桥EDI系统中导入上述工作流以及测试文件
1.下载示例工作流以及 EDI 830测试文件
解压后的示例工作流名为 Test_Adient.arcflow，测试文件名为：830.x12。
2.在知行之桥EDI系统中上传上述工作流
创建工作区

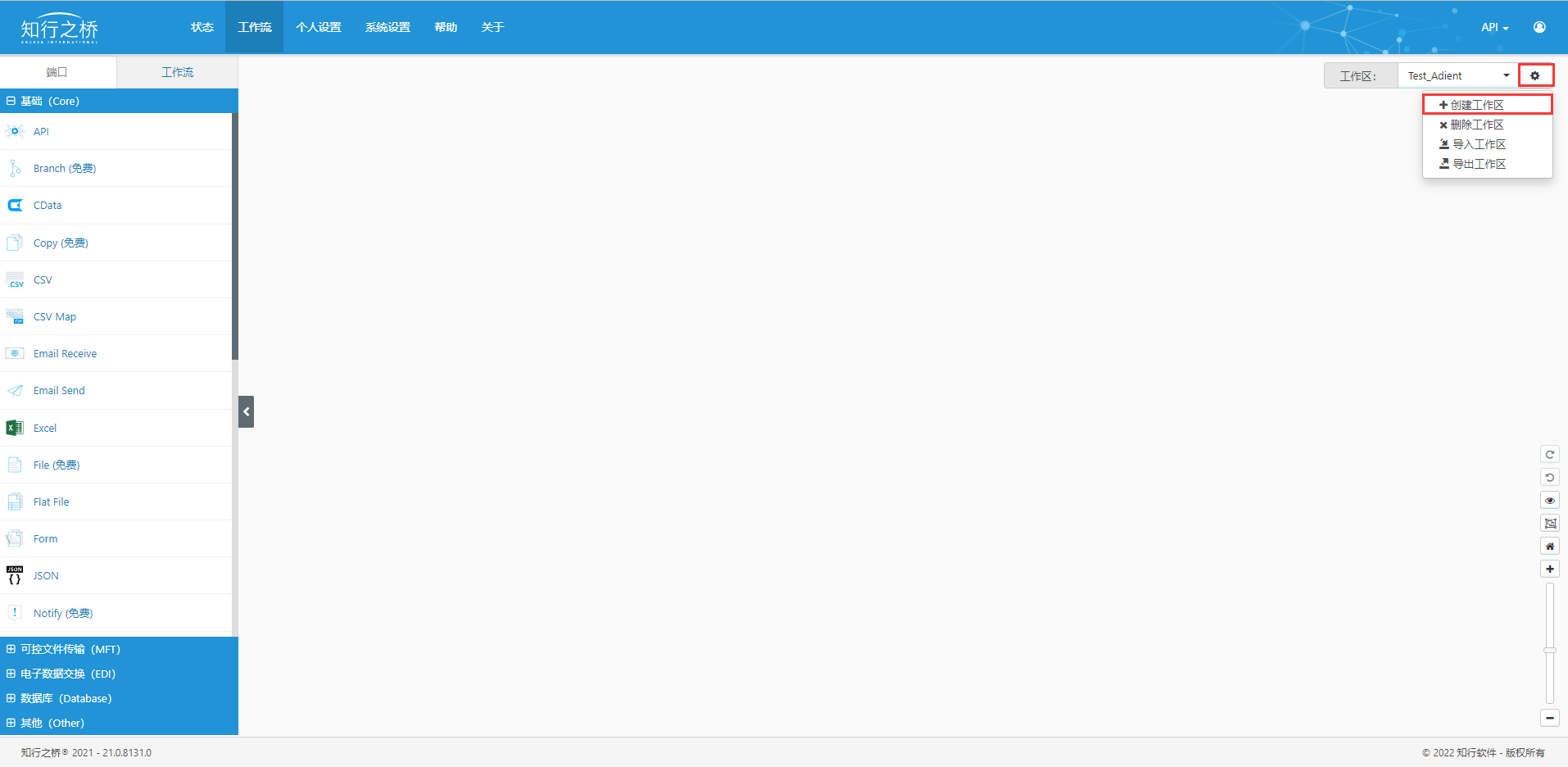

首先在知行之桥EDI系统的 工作流 选项卡中，点击右上方的齿轮图标，点击 +创建工作区，您可以对工作区进行自定义的命名，示例中我们将其命名为： Test_Adient。
导入工作流
接下来需要点击 导入工作区 选择 Test_Adient.arcflow ，导入。或者您可以直接将 Test_Adient.arcflow 工作流拖拽至中央空白区域即可。

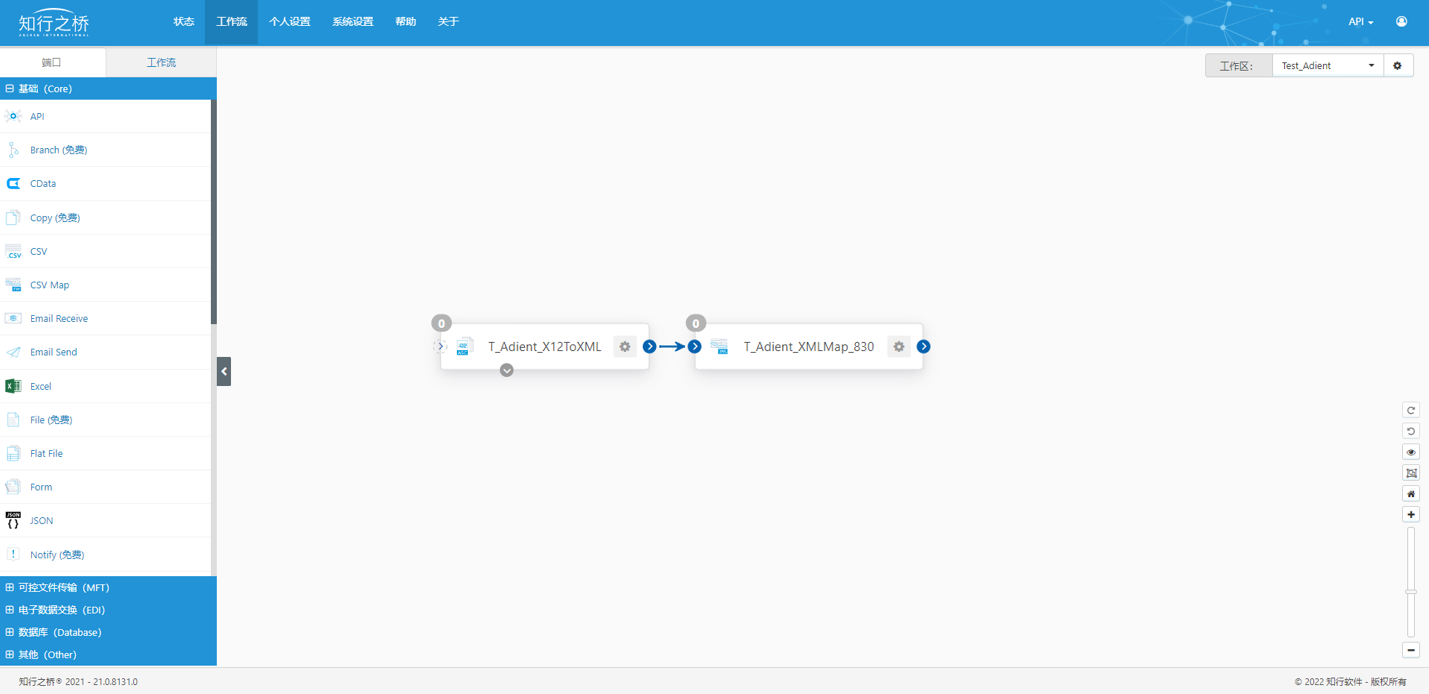

导入工作流之后的如下图所示：

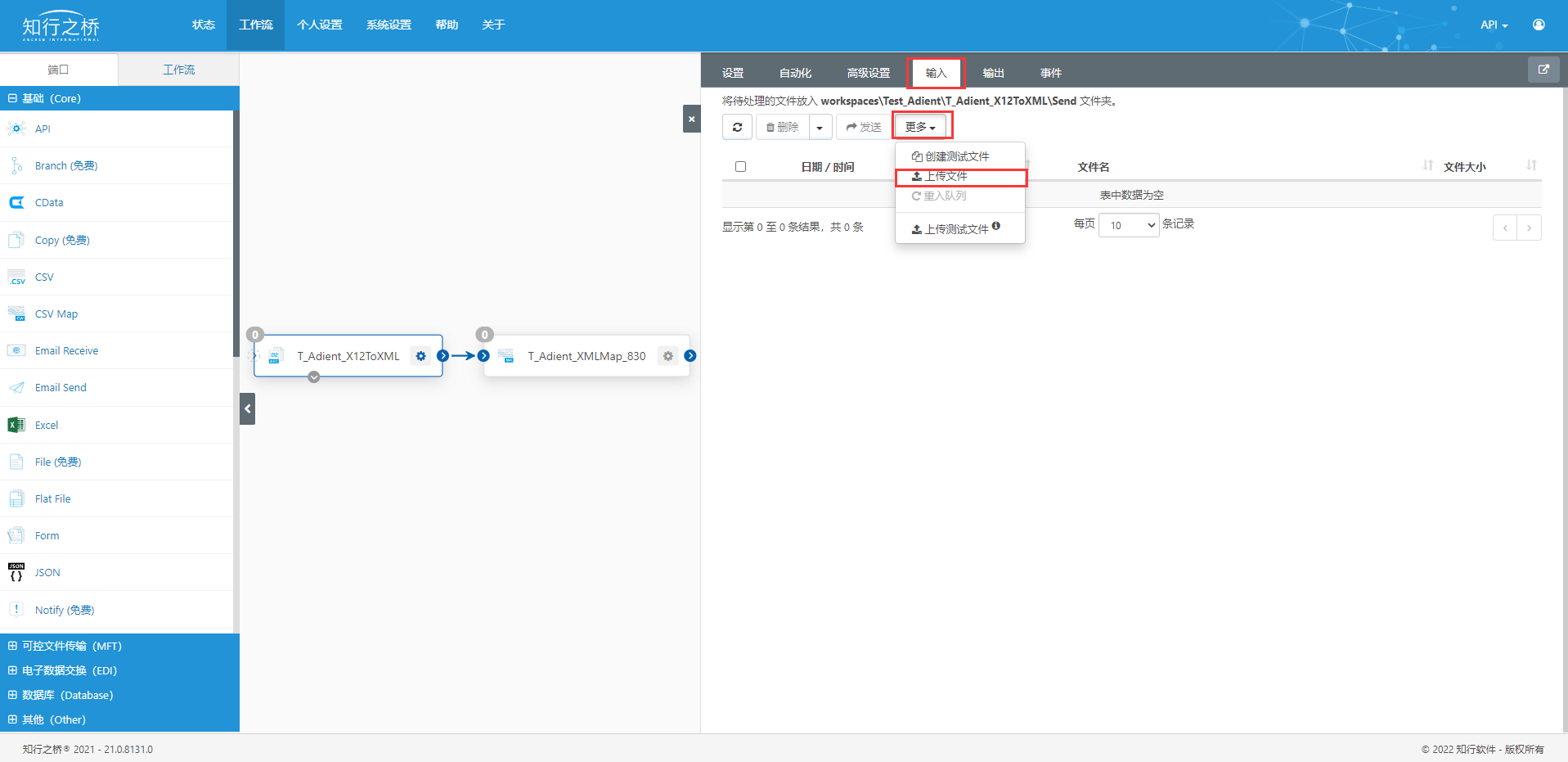

上传测试文件：在 T_Adient_X12ToXML 端口的 输入 选项卡下，点击 更多 ，上传测试文件：830.x12 。
下载转换后的测试文件：在 T_Adient_XMLMap_830 端口的 输出 选项卡下，点击 830_000000001.xml ，下载文件，即可看到转换后的效果。
以上就是将安道拓Adient X12 EDI 830报文解读以及转换的详细介绍了，了解更多EDI报文转换示例，可直接点击知行之桥EDI系统在线示例。更多EDI报文信息，欢迎联系知行软件。
