AFG EDI需求详解

AFG一直是汽车行业出境物流的专家,不仅运输汽车,同时也提供模块化IT解决方案,用于接收、控制、互联以及整个车辆调度过程的可视化和监控。AFG作为BMW指定供应商,专门负责对接物流方向的供应商,并协助BMW管理相关物流数据。知行帮助多家客户完成与AFG的EDI对接,本文将详细解读AFG的EDI需求。

一、AFG EDI需求总览

传输数据标准:txt文件格式

传输协议:OFTP

实施方案:61-Excel,63-JSON

在EDI传输过程中,AFG要求必须通过OFTP传输协议传输.txt文件形式的业务数据,且文件需要以AFG提供的虚拟文件名命名,以下列出相关业务代码及作用。

因为AFG的所传输文件是根据业务分类的,如下表所列,主要包括:

供应商接收:

(611-612-613-619)车辆信息
(611-615-617-619)地址信息
(611-616-619)颜色信息
供应商发送:
(631-632-639)港口信息

业务代码 业务描述 作用 方向
611 Start Record Trasnport Order / Master Item Data 运输订单/主物料数据的头部信息 AFG→供应商
612 Transport Order “Vehicle Specification” 车辆规格信息 AFG→供应商
613 Transport Order “Route Specification” 路线规范信息 AFG→供应商
614 Deviating Delivery Address 送货地址有误 AFG→供应商
615 Dealer master data and address 经销商主数据和地址 AFG→供应商
616 Master Item Data(Model/Color) 主物料数据(型号/颜色) AFG→供应商
617 Additional address master data 附加地址主数据 AFG→供应商
619 End Record Trasnport Order / Master Item Data 运输订单/主物料数据的尾部信息 AFG→供应商
631 Start Record for vehicle Movements 车辆移动开始记录 供应商→AFG
639 End Record Vehicle Movement 车辆移动结束记录 供应商→AFG

632*

由于632较为复杂,因此详细在下表列出:

业务代码 业务描述 作用 方向
632(0) Load Disposition 负载配置描述 供应商→AFG
632(1) Entry booking of Compound, Port or Dealer 大院,港口或经销商的入场预定 供应商→AFG
632(2) Exit booking of Plant, Compound or Port 退出工厂,大院或港口的预定 供应商→AFG
632(4) Service confirmation 服务确认 供应商→AFG
632(5) COD (Change of Port of Destination) is used currently for LLP-Australia sent from LLP to BMW,During sailing the port of discharge can be changed COD(目的港的更改)目前用于从LLP发送到BMW的LLP-澳大利亚 在航行期间,卸货港可以改变 供应商→AFG
632(!) “Yard Entry”: vehicle is ready for dispatch at a plant or fully managed compound “堆场”:车辆已准备好在工厂或完全管理的仓库中调度 供应商→AFG

知行EDI系统将AFG发送给供应商的txt格式61文件转换为Excel发送给供应商,然后供应商发送JSON格式的63文件至知行EDI系统,将其转换为txt格式通过EDI发送给AFG。

二、AFG OFTP传输

OFTP/OFTP2,是Odette File Transfer Protocol的缩写,由Odette组织提出的用于传输EDI报文的传输协议。它符合德国汽车工业协会4914/2,或欧洲电信传输数据交换(Odette-Organization for Data by Tele Transmission in Europe)的建议。

OFTP2弥补了OFTP在安全性上的不足,增加了报文加密、报文签名和EERP(End-to-end-response,接收方用于通知发送方已成功接收文件)签名。OFTP2可以在多种网络上进行文件传输,例如Internet、ISDN等。

OFTP连接器,使用领先的互联网、安全的EDI传输协议OFTP2进行数据通信。

更多的OFTP协议细节,请查看:OFTP协议简介

在借助OFTP端口对接AFG之前,首先需要在Odette的官网上进行Odette ID/证书的购买,具体的购买流程,请查看:申请Odette ID与Odette证书

借助OFTP端口对接AFG,需要明确以下信息

AFG OFTP配置信息

  • SSID Code(SSID身份标识符)
  • Password(SSID密码)
  • Version(OFTP协议版本,默认是2.0)
  • Remote Host(主机地址)
  • Port(数据接收端口,默认是6619)
  • Certificate(证书)

供应商OFTP配置信息

  • SSID Code(SSID身份标识符)
  • Password(SSID密码)
  • Port(数据接收端口,默认是6619)
  • Private Certificate(私钥证书,证书为在Odette网站上购买的证书)
  • Certificate Password(私钥证书密码,为在Odette网站上购买的证书的密码)

三、AFG EDI解决方案

供应商与AFG建立EDI系统对接,主要涉及61*的业务有611,612,613,615,617,616,619,631,632,639

以下主要介绍61使用Excel,63*使用Json如何实现双方的EDI系统无缝对接。

edi

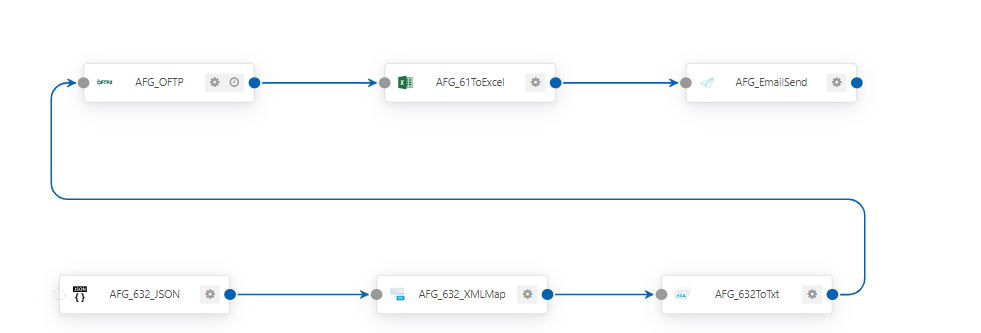

1、搭建workflow:

edi

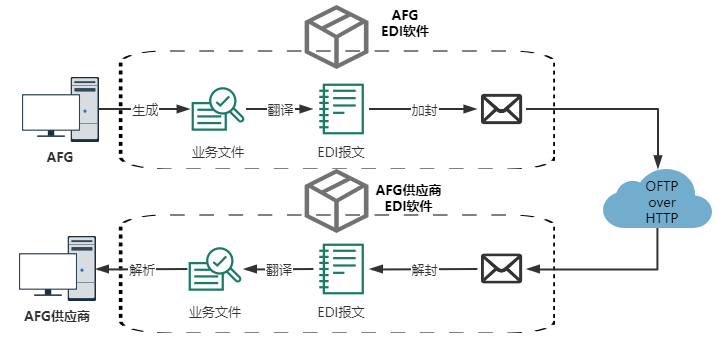

2、供应商接收记录&解析

edi

示例工作流如下

edi

(1)OFTP Port:用来接收AFG发来的611-612-613-619)车辆信息,(611-615-617-619)地址信息,(611-616-619)的txt记录文件;
(2)Excel Port:将接收到的txt记录文件转换为Excel文档,并转发到EmailSend端口
(3)EmailSend Port:将转换后的Excel文档通过邮件发送给客户

3、供应商生成记录&发送

edi

示例工作流如下:

edi

(1)JSON Port: JSON端口支持将XML数据转换为JSON,并将JSON数据转换为XML,客户通过调用交易伙伴的Admin API接口,将Json格式的数据传送给其交易伙伴。
(2)XML Map Port:将JSON端口接收到的转换成xml文件的json数据通过XML Map端口转换为标准xml文件,并转发到VDA端口
(3)VDA Port:将XML Map端口转换后的xml文件通过VDA端口转换为AFG可以接收的txt记录,并转发到OFTP端口
(4)OFTP Port:将txt记录按照AFG的要求使用虚拟命名进行命名后发送到AFG EDI系统

以上方案可实现自动接收解析&生成发送txt记录,实现供应商与AFG的无缝对接。
