[案例] Target Domestic EDI 856 & 810业务分析

2000年1月,戴顿赫德森公司(1962年成立)更名为塔吉特公司。 Target 公司位于明尼苏达州明尼阿波利斯美市,是美国仅次于沃尔玛的第二大零售百货集团,也是美国标准普尔500指数成分股。截止到2018年2月3日,塔吉特公司在美国共设有1,822家商店,为客户提供当今时尚前沿的零售服务,物美价廉。不管是在线下Target商店,还是线上电商Target.com,客户都能从数千件风格独特的商品中作出选择,享受到乐趣横生、简单方便的购物体验。

Target与供应商传输的是X12标准报文,业务类型包含850(采购订单)、860(订单变更)、864(文本消息)、856(发货通知)和810(发票),供应商通过使用知行EDI直连系统,自动化传输、翻译,实现X12报文自由转换成EXCEL表格。通过知行RSSBus EDI平台,供应商可实现与Target供应链系统直连,实时交互业务数据,减少库存与人力成本,精益供应链。 为了实现与供应商EDI直连,Target选用AS2传输协议向供应商发送850、860、864报文,并接收供应商发送的856和810报文。

扩展阅读:AS2通信方式

EDI连接

  • 传输协议:AS2
  • 报文标准:ANSI X12
  • 实施方案:EXCEL转换方案
报文代码 业务含义 传输方向 所属业务线
850 Purchase Order / 采购订单 接收 Import 业务线、Domestic 业务线
860 Purchase Order Change Request / 采购订单变更 接收 Import 业务线、Domestic 业务线
864 Text Message / 文本消息 接收 Import 业务线、Domestic 业务线
856 Ship Notice/发货通知 发送 Domestic 业务线
810 Invoice/发货通知 发送 Domestic 业务线

扩展阅读:ANSI X12 交易类型/Transaction Types

对接Target

Target出于对数据安全及提高数据处理效率等方面的考虑,要求通过各个供应商通过EDI系统与Target完成业务数据传输。那么对接Target EDI需要哪些工作呢?

1. 具有部署EDI系统的服务器,可借助知行 EDI平台详见官网免费试用

2. 在Target POL网站注册供应商AS2信息

3. 交易双方互换AS2配置信息

4. 配置自己(供应商)的AS2信息

5. 与Target AS2 Inbound/Outbound连接测试

Target EDI业务分为Impor和Domestic两条线,Import线是Target在全球进口商品的通用EDI业务,供应商对接Target Import业务线时只需要处理接收报文(850、860和864)。而对接Target Domestic业务线则需要供应商生成并发送856(发货通知)和810(发票业务)。本文将主要介绍供应商与Target 856(发货通知)和810(发票)的业务测试场景,点击这里查看Target详细的连通性测试过程和Import业务场景

X12标准报文生成/解析工作流

借助知行EDI系统,可创建解析/生成ANSI X12标准报文工作流。工作流按照业务方向可分为接收报文和发送报文两个方向。

文件传输

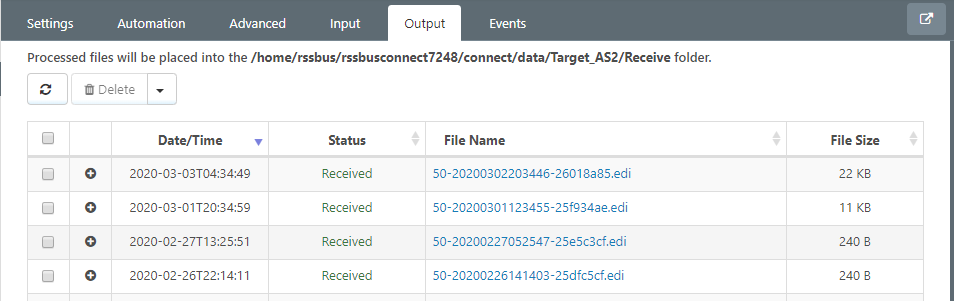

自动接收ANSI X12标准850、860和864报文

edi

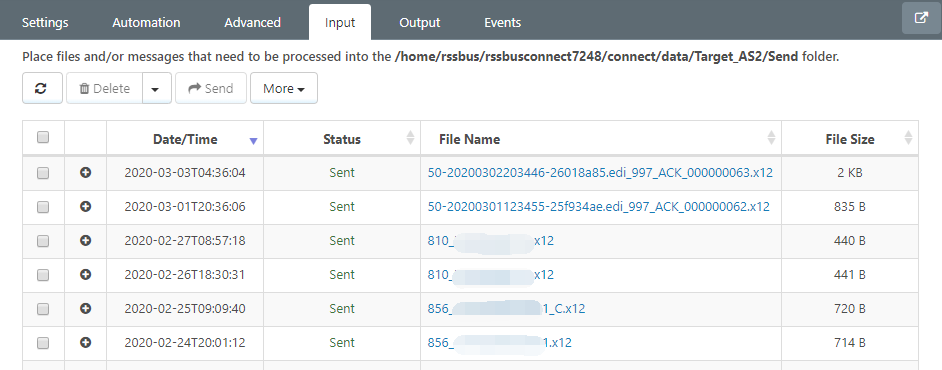

自动发送ANSI X12标准856&810报文

edi

WorkFlow工作流

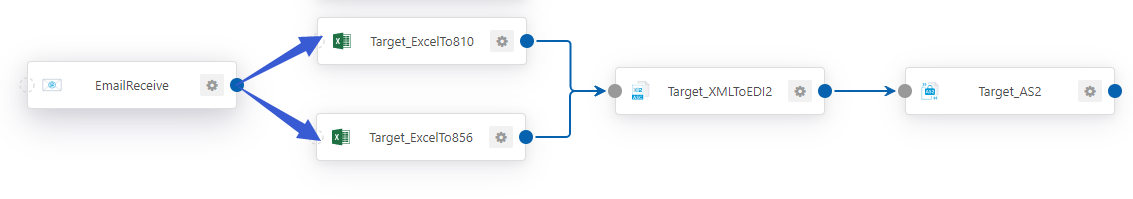

自动化生成及发送856(发货通知)和810(发票)业务报文,示例工作流如下:

edi

856&810:发货通知&发票X12标准报文生成工作流

  • EmailReceive:监控EDI专用邮箱,将该邮箱接收到的业务表格转发至Excel端口;
  • Target_ExcelTo856 (Excel Port):通过定制开发,将 EmailReceive 端口传出的 Excel格式文件转换为标准的856 XML 文件,并转发至 X12 Port;
  • Target_ExcelTo810 (Excel Port):通过定制开发,将 EmailReceive 端口传出的 Excel格式文件转换为标准的810 XML 文件,并转发至 X12 Port;
  • Target_XMLToEDI (X12 Port):将标准 XML 格式文件转换为 X12 标准报文,并转发至 AS2 Port;
  • Target_AS2 (AS2 Port):通过 AS2 传输协议,将 856(发货通知)810(发票)发 标准报文发送至Target EDI 系统。
输出856标准报文内容介绍

856发货通知标准报文一般包含以下业务数据:

  • Purpose code,交易代码
  • Packing slip number,发货通知号码
  • Create date,发货日期及时间
  • Package code,包装类型编码
  • Lading quantity,提货数量
  • weight,重量
  • Measurement code,重量单位
  • Volume,体积
  • unit of Volume,体积单位
  • Standard Carrier Alpha Code (SCAC),SCAC code
  • Transportation Method,运输方式
  • Carrier’s Reference Number (PRO/Invoice),发票号
  • Bill of Lading Number,提单号
  • Shipped date,发货日期
  • Delivered date,交付日期
  • Ship to name,收货地名称
  • Ship to code ,the tesla plant code,收货地ID
  • Ship to city,收货地城市
  • Ship to state or Province,收货地省份/州
  • Ship to Postal code,收货地邮编
  • Ship from name,发货地名称
  • Ship from code ,the tesla plant code,发货地ID,特斯拉工厂Code
  • Ship From Addr,发货地地址
  • Ship From city,发货地城市
  • Ship From state or Province,发货地省份/州
  • Ship From Postal code,发货地邮编
  • Purchase order number,采购订单号
  • purchase order date,采购订单日期
  • Marks and Numbers,Mandatory if material is packed on a pallet,托盘号码
  • Marks and Numbers,Mandatory if material is packed in a box,包装箱号码
  • PO Line Item Number,PO明细行号
  • Tesla’s Part Number,特斯拉产品编号
  • U.P.C. Consumer Package Code,U.P.C Code
  • Numeric value of units shipped in manufacturer’s shipping units,出货数量
  • Unit or Basis for Measurement Code,包装单位
  • Lot Number,批次号
供应商→Targt 856(发货通知)标准报文示例

从这段报文中我们可以看出,有多个HL节点,每行HL节点的最后一个值代表该HL所属层级,该值有以下几种情况:
- S:Shipment,发货层
- O:Order,订单层
- P:Pack,包装层
- I:Item,物料层

供应商→Targt 810(发票)标准报文示例

知行 EDI系统作为核心组件,为供应商与Target建立安全可靠的EDI连接提供了有利的支撑,确保了业务数据安全可靠传输,业务信息高效流转。除了Target,知行对接过的大型零售企业还包括Walmart, Amazon, Costco, Boscov, Hama等。

了解更多EDI,请您电话 150-0298-3180 / 177-8250-8152 或邮件 edi@kasoftware.cn 联系我们,获取 30 天全功能 免费试用 版本EDI软件。
