Ericsson EDI ⇄ SQL Server 工作流

近期为了帮助广大用户更好地使用 EDI 系统，我们根据以往的项目实施经验，将成熟的 EDI 项目进行开源。用户安装好知行之桥EDI系统之后，只需要下载我们整理好的示例代码，并放置在知行之桥指定的工作区中，即可开始使用。

今天的文章主要为大家介绍 LOWE’S EDI 项目，了解如何获取开源的项目代码以及如何部署到知行之桥 EDI 系统中。

Ericsson EDI 到 SQL 示例流具有预配置的端口，用于依据Ericsson提供的 EDI 规范，转换以下交易集：

1. DELFOR 交付预测，Ericsson -> 供应商
2. ORDERS采购订单，Ericsson -> 供应商
3. ORDRSP 订单及订单变更回复，供应商 -> Ericsson
4. DESADV 发货通知，供应商 -> Ericsson
5. INVOIC 发票，供应商 -> Ericsson

通过中间数据库表的方式实现 EDI 系统和 ERP 系统之间的集成是很常见的方案，它可以有效地将两个系统解耦，从而提高整个系统的可靠性和可维护性。

通过中间数据库表的方式，EDI 系统和 ERP 系统可以分别将需要传输的数据存放到中间数据库表中，然后另一方系统再从中间数据库表中获取数据进行处理。这样可以避免直接修改对方系统中的数据，从而减少数据传输过程中的风险和错误。同时，由于中间数据库表中的数据都是原始数据，可以方便地进行数据追溯和排查问题。

以下端口构成了工作流的核心元素：

1. AS2 端口：用于通过 Internet 网络进行安全传输的功能，确认Ericsson提供的AS2信息，如AS2 ID，URL 及公钥证书，以便进行正确配置。
2. EDIFACT 端口：从 XML 生成 EDI 文件或将 EDI 文件转换为 XML 以供进一步处理。
3. XMLMap 端口：提供可视化的方式将 XML 数据从一种结构转换为另一种结构，建立从源文件到模板文件的映射关系。
4. SQL Server 端口：集成 SQL Server 到你的数据工作流中拉取和推送数据。

除了预配置的端口之外，示例工作流还提供了一个 Ericsson.sql 文件，包含创建中间表所需的SQL命令。

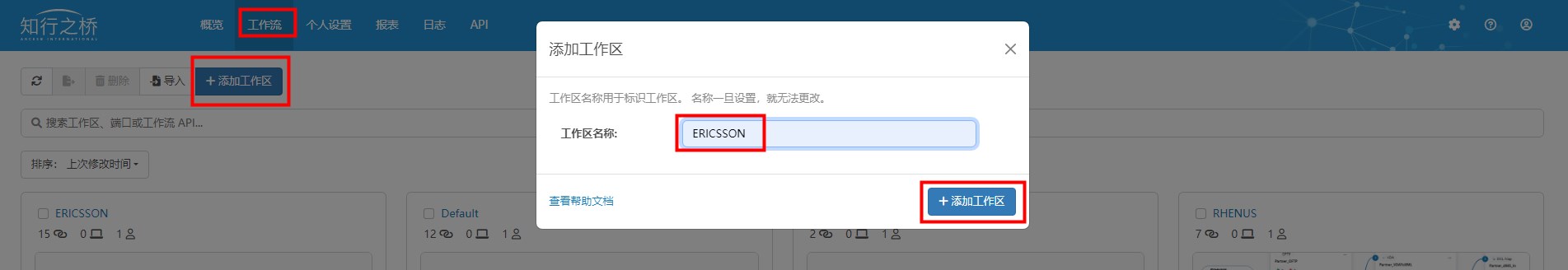

运行知行之桥 EDI 系统，导航到工作流选项卡，点击蓝色的 添加工作区 按钮，为此示例工作流创建一个新的工作区ERICSSON。

右侧齿轮下拉菜单中，单击导入工作区。在出现的对话框中，选择下载的示例工作流Ericsson_EDI_to_SQL.arcflow以导入相关的端口和设置。或者直接将 Ericsson_EDI_to_SQL.arcflow拖拽到指定工作区。

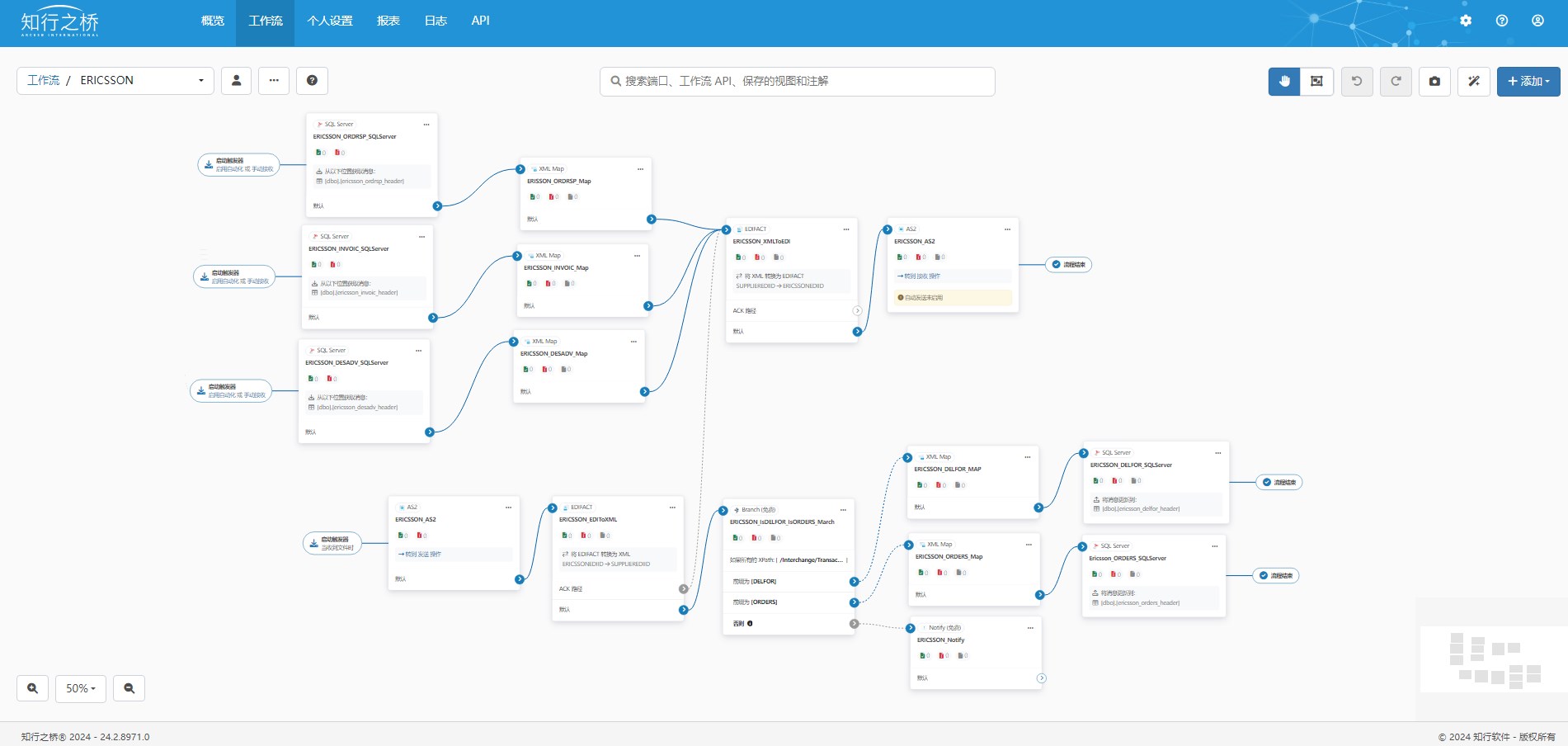

成功导入示例工作流后，你将看到如下图所示的完整工作流：

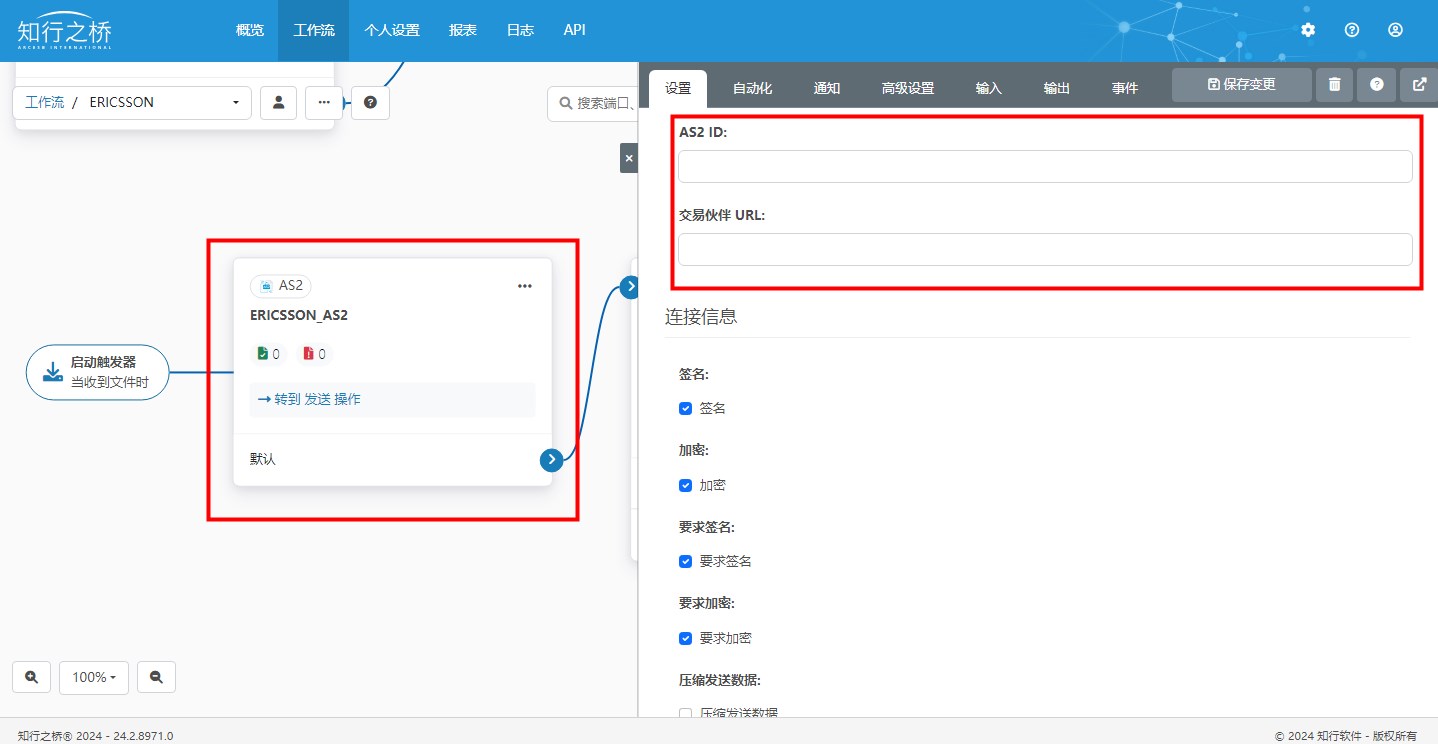

导航到ERICSSON_AS2端口的设置选项卡。此处应配置Ericsson的AS2相关信息，比如，AS2 ID、交易伙伴 URL、交易伙伴证书。

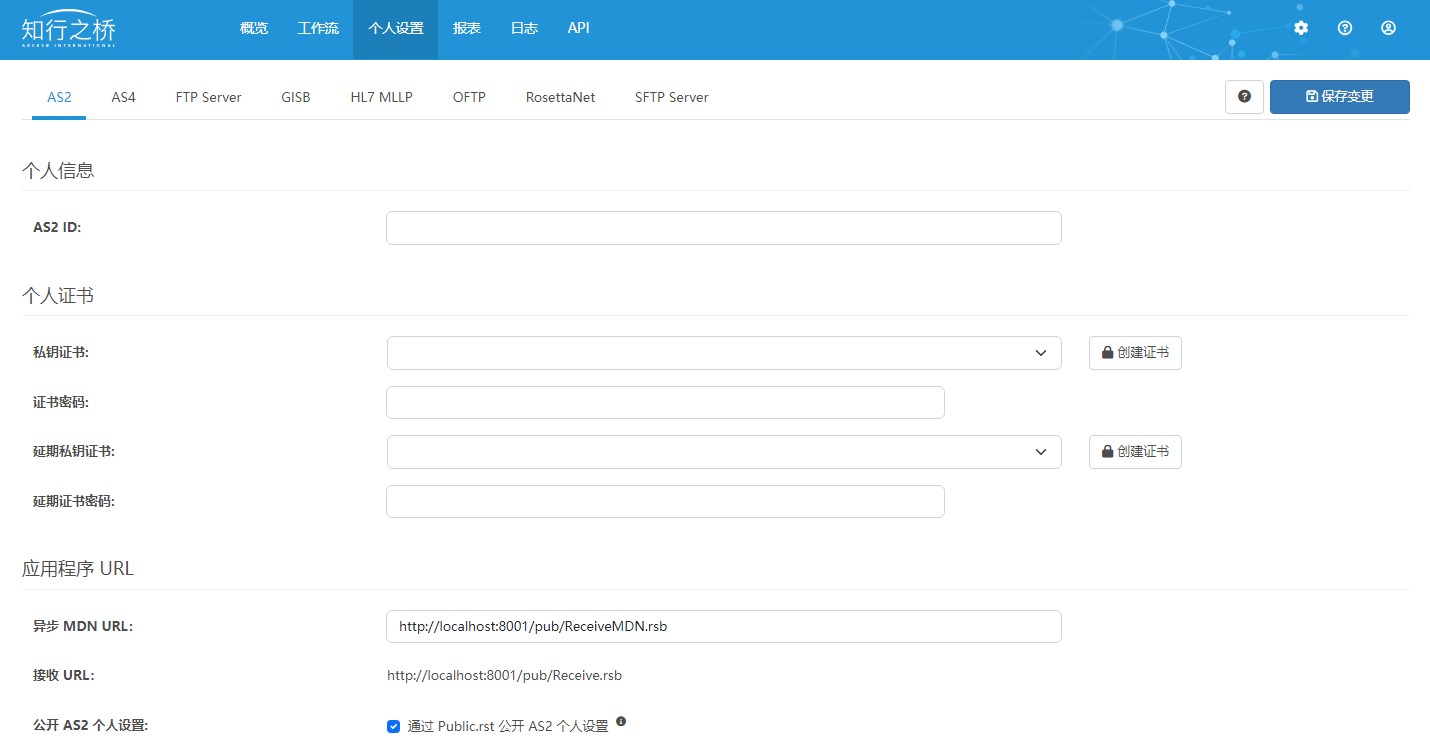

同时需要配置AS2个人设置：供应商的 AS2 ID，私钥证书，证书密码，公钥证书。

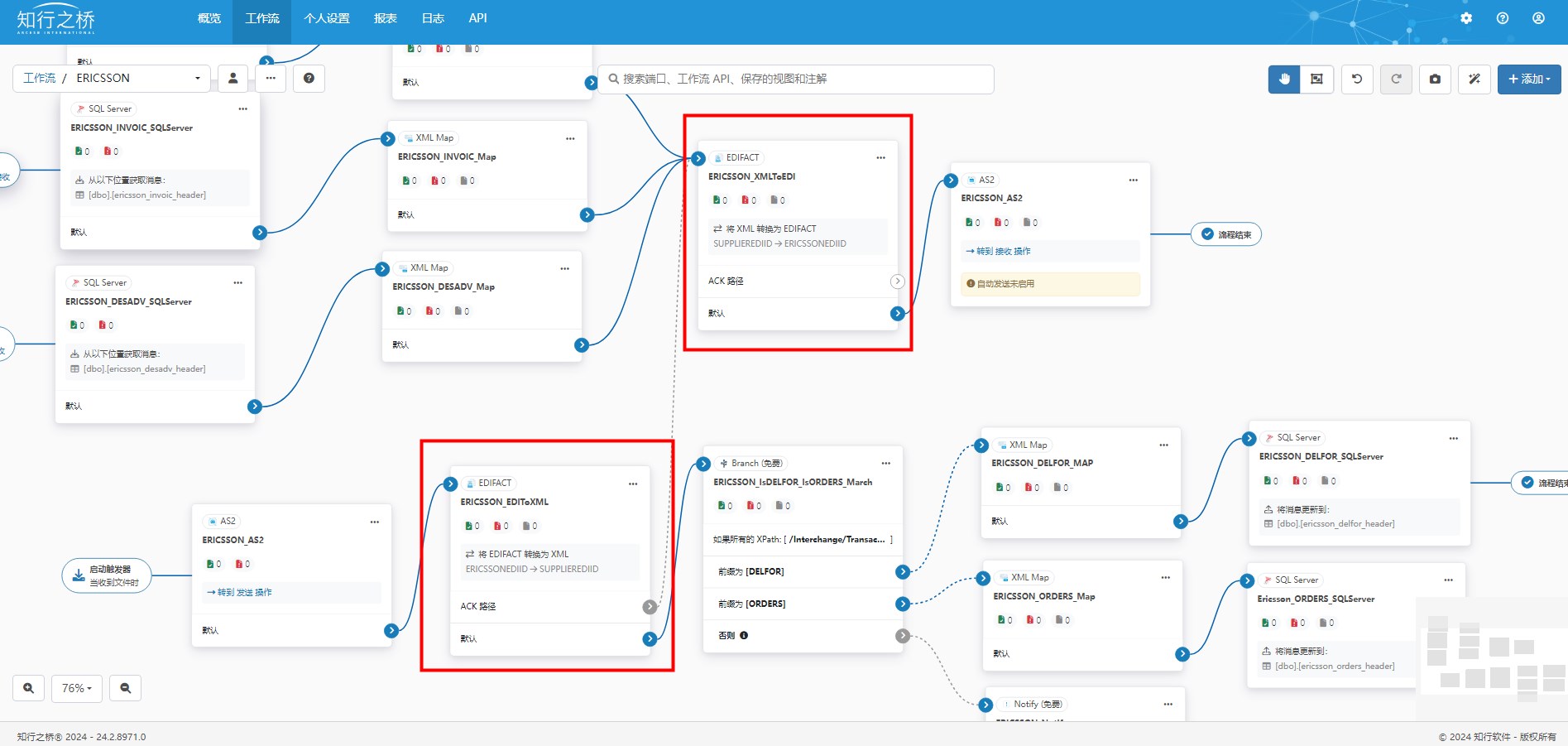

实现文件格式转换主要借助 EDIFACT 端口以及 XMLMap 端口实现，其中 XMLMap 端口已经对数据映射进行了预配置，用户无需进行额外操作。 EDIFACT 端口中，需要在 设置 选项卡下填写用户和Ericsson的真实信息，对交换头进行配置：

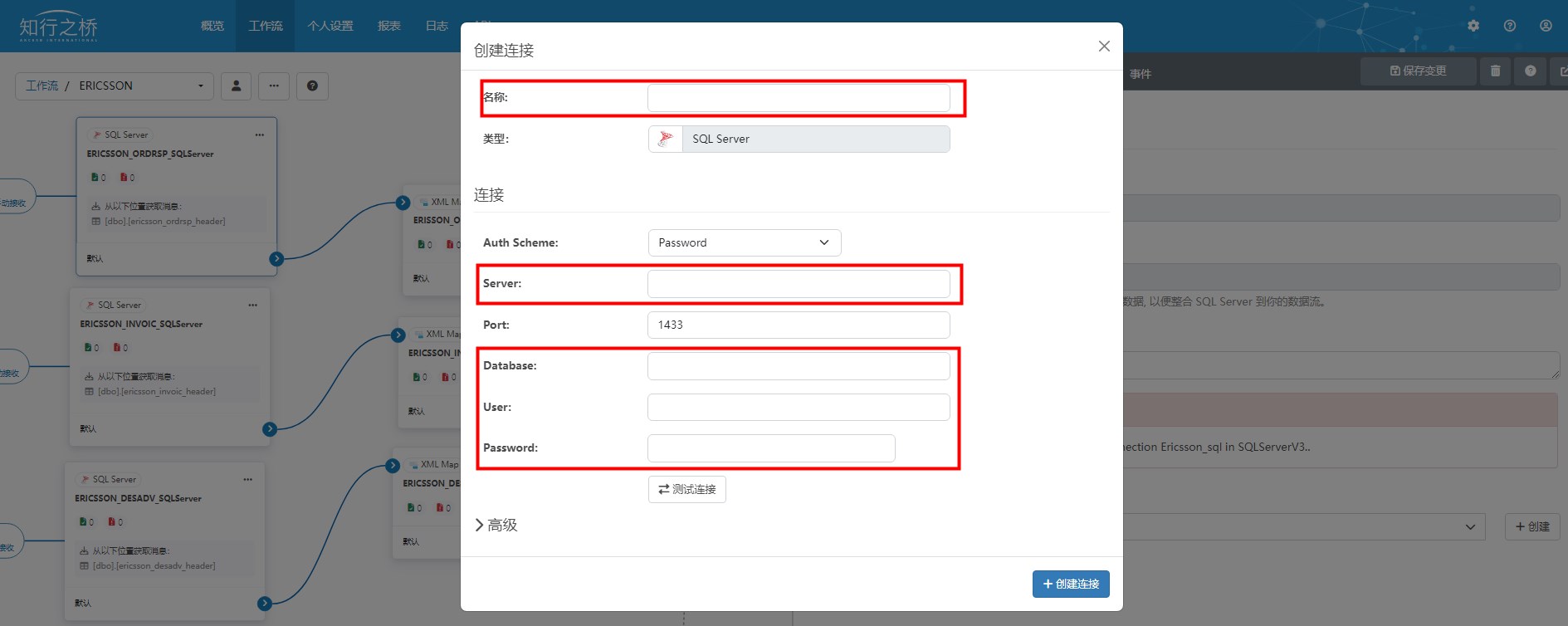

导航到 SQLServer 端口的设置选项卡，如上图所示，点击 创建 。将会看到如下图所示的 创建连接 窗口：

填写连接名称、服务器、端口号、数据库、数据库用户名以及密码等信息。填写完成后，点击 测试连接 按钮会提示已成功建立连接，点击窗口右下角的 创建连接。

以解析方向（接收Ericsson发来的DELFOR交付预测，对其进行格式转换后将数据提取到数据库中）为例，测试流程如下

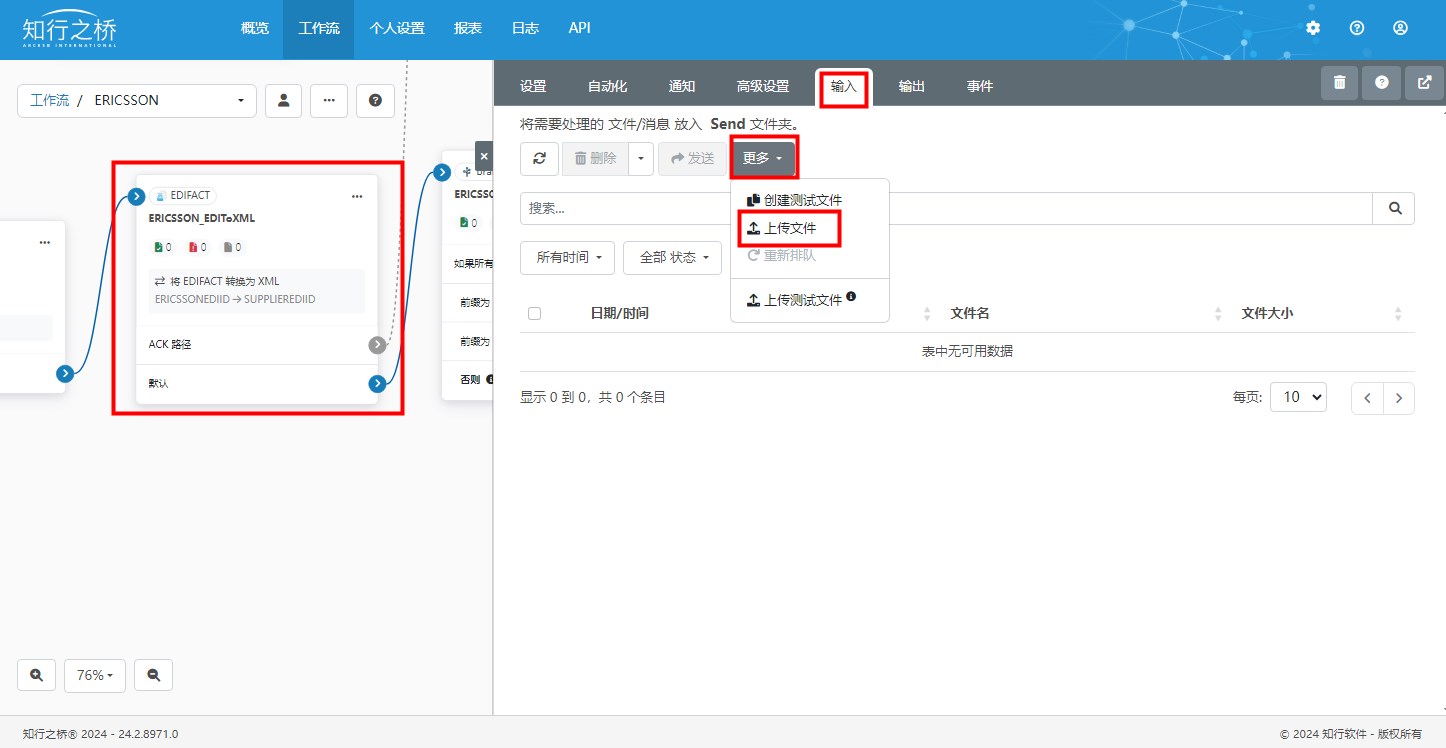

导航到端口 ID 为 ERICSSON_EDIToXML的 EDIFACT 端口中，在 输入 选项卡下上传此前下载的示例文件：DELFOR.edi。

EDIFACT 端口发出后，导航到端口 ID 为 ERICSSON_DELFOR_SQLServer 的 SQLServer 端口中，在 输入 选项卡下可以看到刚刚发送的DELFOR文件的状态为 Success ，这时就可以在 SQLServer 数据库表中查看交付预测指示数据了。

如下图所示，为SQLServer数据库中接收到的一条来自Ercisson的交付预测的信息。

如果答案是肯定的，那么恭喜你成功地配置了 Fisher EDI & SQLServer方案示例工作流！如果你遇到任何问题或有任何疑问，请随时联系我们。
