Rockwell EDI 855 采购订单确认报文详解

发表于 2022年11月29日作者知行软件

罗克韦尔自动化与国内12 家授权分销商，124 家认可的系统集成商，30多家亚太区的Encompass战略合作伙伴和全球战略联盟，共同为制造业企业提供广泛的世界一流的产品、解决方案与服务支持。

近期我们帮助客户成功与罗克韦尔Rockwell建立EDI连接，实现自动化地业务数据传输。

本文着重讲述Rockwell EDI项目中，Rockwell回复给采购商的X12 855报文（采购订单确认）解读。

在此前的文章如何读懂X12报文中，我们对X12已经做了详细的介绍，大家可以以此为基础，深入了解855采购订单确认报文。

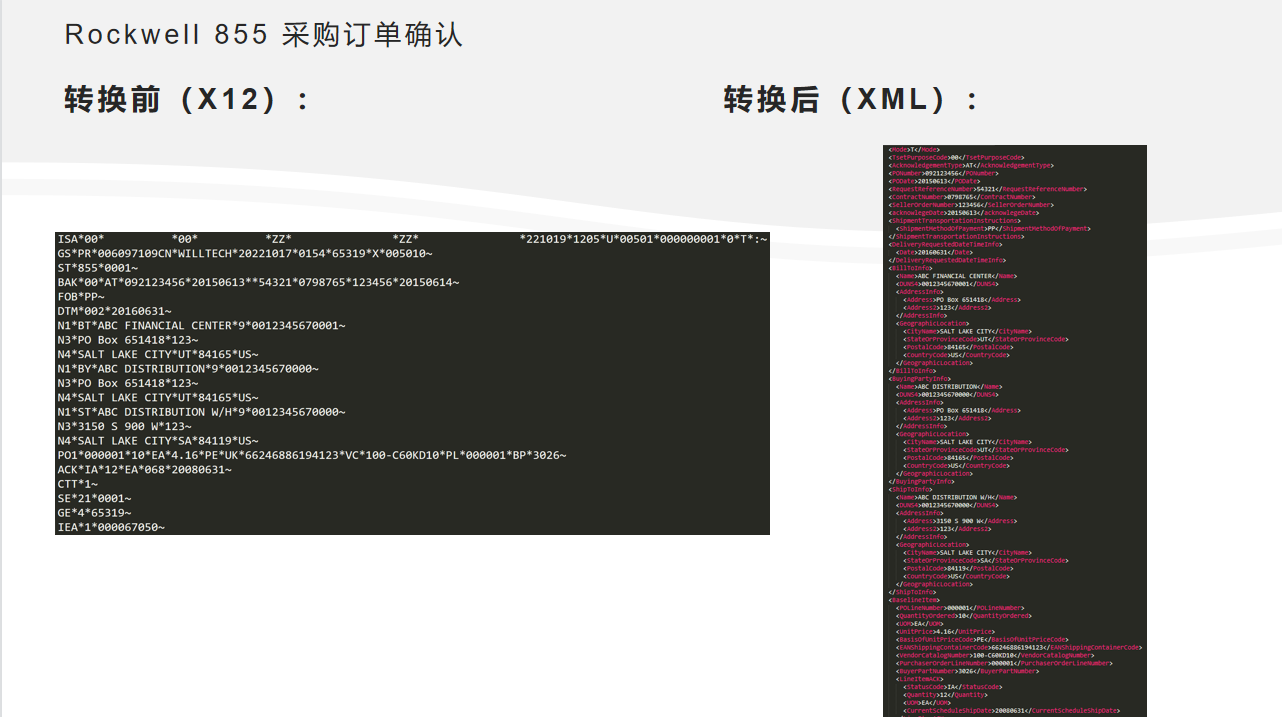

下图为Rockwell EDI X12 855示例报文转换前及经过知行之桥EDI系统转换后的结果对比图。

Rockwell X12 855 示例订单详解

Rockwell会给采购商发送 X12 标准的 EDI 855 订单确认，示例如下：

ISA*00*          *00*          *ZZ*               *ZZ*               *221019*1205*U*00501*000000001*0*T*:~
GS*PR*006097109CN*WILLTECH*20221017*0154*65319*X*005010~
ST*855*0001~
-855：采购订单确认
-0001：报文类型编号
BAK*00*AT*092123456*20150613**54321*0798765*123456*20150614~
-00：原始订单编码
-AT：接受订单
-092123456：采购订单编号
-20150613：采购订单创建日期
-54321：请求标识号
-0798765：合同编号
-123456：卖家订单号
-20150614：合同日期
FOB*PP~
-PP：预付（向客户收取））
DTM*002*20160631~
-002：请求交付日期限定符
-20160631：请求交付日期
N1*BT*ABC FINANCIAL CENTER*9*0012345670001~
-BT：付款方名称编码
-ABC FINANCIAL CENTER：付款方名称
-9：付款方邓白氏编码限定符
-0012345670001：付款方邓白氏编码
N3*PO Box 651418*123~
-PO Box 651418：付款方地址
-123：付款方地址
N4*SALT LAKE CITY*UT*84165*US~
-SALT LAKE CITY：付款方城市名称
-UT：付款方所在省或市编码
-84165：付款方邮政编码
-US：付款方国家编码
N1*BY*ABC DISTRIBUTION*9*0012345670000~
-BY：买方名称编码
-ABC DISTRIBUTION：买方名称
-9：买方邓白氏编码限定符
-0012345670000：买方邓白氏编码
N3*PO Box 651418*123~
-PO Box 651418：买方地址
-123：买方地址
N4*SALT LAKE CITY*UT*84165*US~
-SALT LAKE CITY：买方城市名称
-UT：买方所在省或市编码
-84165：买方邮政编码
-US：买方国家编码
N1*ST*ABC DISTRIBUTION W/H*9*0012345670000~
-ST：收货方名称编码
-ABC DISTRIBUTION W/H：收货方名称
-9：收货方邓白氏编码限定符
-0012345670000：收货方邓白氏编码
N3*3150 S 900 W*123~
-3150 S 900 W：收货方地址
-123：收货方地址
N4*SALT LAKE CITY*SA*84119*US~
-SALT LAKE CITY：收货方城市名称
-SA：收货方所在省或市编码
-84119：收货方邮政编码
-US：收货方国家编码
PO1*000001*10*EA*4.16*PE*UK*66246886194123*VC*100-C60KD10*PL*000001*BP*3026~
-000001：订单行号
-10：采购订单数量
-EA：数量单位为每个
-4.16：单价
-PE：单价类型编码
-UK：GTIN14位数据结构限定符
-66246886194123：GTIN14位数据结构
-VC：卖方产品编号限定符
-100-C60KD10：卖方产品编号
-PL：买方订单行号限定符
-000001：买方订单行号
-BP：买方零件号限定符
-3026：买方零件号
ACK*IA*12*EA*068*20080631~
-IA：接受项目编码
（AC：接受发货的项目；DR：已接受的项目，重新计划日期；IQ：已接收的项目，数量更改；IR：拒绝更改）
-12：数量
-EA：数量单位为每个
-068：预计发货时间限定符
-20080631：预计发货时间
CTT*1~
SE*21*0001~
GE*4*65319~
IEA*1*000067050~

ISA*00* *00* *ZZ* *ZZ* *221019*1205*U*00501*000000001*0*T*:~

GS*PR*006097109CN*WILLTECH*20221017*0154*65319*X*005010~

ST*855*0001~

-855：采购订单确认

-0001：报文类型编号

BAK*00*AT*092123456*20150613**54321*0798765*123456*20150614~

-00：原始订单编码

-AT：接受订单

-092123456：采购订单编号

-20150613：采购订单创建日期

-54321：请求标识号

-0798765：合同编号

-123456：卖家订单号

-20150614：合同日期

FOB*PP~

-PP：预付（向客户收取））

DTM*002*20160631~

-002：请求交付日期限定符

-20160631：请求交付日期

N1*BT*ABC FINANCIAL CENTER*9*0012345670001~

-BT：付款方名称编码

-ABC FINANCIAL CENTER：付款方名称

-9：付款方邓白氏编码限定符

-0012345670001：付款方邓白氏编码

N3*PO Box 651418*123~

-PO Box 651418：付款方地址

-123：付款方地址

N4*SALT LAKE CITY*UT*84165*US~

-SALT LAKE CITY：付款方城市名称

-UT：付款方所在省或市编码

-84165：付款方邮政编码

-US：付款方国家编码

N1*BY*ABC DISTRIBUTION*9*0012345670000~

-BY：买方名称编码

-ABC DISTRIBUTION：买方名称

-9：买方邓白氏编码限定符

-0012345670000：买方邓白氏编码

N3*PO Box 651418*123~

-PO Box 651418：买方地址

-123：买方地址

N4*SALT LAKE CITY*UT*84165*US~

-SALT LAKE CITY：买方城市名称

-UT：买方所在省或市编码

-84165：买方邮政编码

-US：买方国家编码

N1*ST*ABC DISTRIBUTION W/H*9*0012345670000~

-ST：收货方名称编码

-ABC DISTRIBUTION W/H：收货方名称

-9：收货方邓白氏编码限定符

-0012345670000：收货方邓白氏编码

N3*3150 S 900 W*123~

-3150 S 900 W：收货方地址

-123：收货方地址

N4*SALT LAKE CITY*SA*84119*US~

-SALT LAKE CITY：收货方城市名称

-SA：收货方所在省或市编码

-84119：收货方邮政编码

-US：收货方国家编码

PO1*000001*10*EA*4.16*PE*UK*66246886194123*VC*100-C60KD10*PL*000001*BP*3026~

-000001：订单行号

-10：采购订单数量

-EA：数量单位为每个

-4.16：单价

-PE：单价类型编码

-UK：GTIN14位数据结构限定符

-66246886194123：GTIN14位数据结构

-VC：卖方产品编号限定符

-100-C60KD10：卖方产品编号

-PL：买方订单行号限定符

-000001：买方订单行号

-BP：买方零件号限定符

-3026：买方零件号

ACK*IA*12*EA*068*20080631~

-IA：接受项目编码

（AC：接受发货的项目；DR：已接受的项目，重新计划日期；IQ：已接收的项目，数量更改；IR：拒绝更改）

-12：数量

-EA：数量单位为每个

-068：预计发货时间限定符

-20080631：预计发货时间

CTT*1~

SE*21*0001~

GE*4*65319~

IEA*1*000067050~

通过上述报文解读可以看到，我们接收到的 X12 855 报文可读性较差，无论是企业的业务人员还是 IT 人员都很难从以上订单中直接获取到有效的业务信息。因此需要对此 855 订单进行格式转换。

EDI 系统转换效果

利用知行之桥 EDI 系统可以将其转换为可读性更强的目标 XML 格式文件，以便于进一步处理，转换效果如下：

<?xml version="1.0" encoding="UTF-8"?>
<EDI_855 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
  <Version>1.0.0</Version>
  <Mode>T</Mode>
  <!-- 原始订单编码 -->
  <TsetPurposeCode>00</TsetPurposeCode>
  <!-- 接收订单 -->
  <AcknowledgementType>AT</AcknowledgementType>
  <!-- 采购订单编号 -->
  <PONumber>092123456</PONumber>
  <!-- 采购订单创建日期 -->
  <PODate>20150613</PODate>
  <!-- 请求标识号 -->
  <RequestReferenceNumber>54321</RequestReferenceNumber>
  <!-- 合同编号 -->
  <ContractNumber>0798765</ContractNumber>
  <!-- 卖家订单号 -->
  <SellerOrderNumber>123456</SellerOrderNumber>
  <!-- 合同日期 -->
  <acknowlegeDate>20150614</acknowlegeDate>
  <ShipmentTransportationInstructions>
    <!-- 预付（向客户收取）） -->
    <ShipmentMethodOfPayment>PP</ShipmentMethodOfPayment>
  </ShipmentTransportationInstructions>
  <DeliveryRequestedDateTimeInfo>
    <!-- 请求交付日期 -->
    <Date>20160631</Date>
  </DeliveryRequestedDateTimeInfo>
  <BillToInfo>
    <!-- 付款方名称 -->
    <Name>ABC FINANCIAL CENTER</Name>
    <!-- 付款方邓白氏编码 -->
    <DUNS4>0012345670001</DUNS4>
    <AddressInfo>
      <!-- 付款方地址 -->
      <Address>PO Box 651418</Address>
      <!-- 付款方地址 -->
      <Address>123</Address>
    </AddressInfo>
    <GeographicLocation>
      <!-- 付款方城市名称 -->
      <CityName>SALT LAKE CITY</CityName>
      <!-- 付款方所在省或市编码 -->
      <StateOrProvinceCode>UT</StateOrProvinceCode>
      <!-- 付款方邮政编码 -->
      <PostalCode>84165</PostalCode>
      <!-- 付款方国家编码 -->
      <CountryCode>US</CountryCode>
    </GeographicLocation>
  </BillToInfo>
  <BuyingPartyInfo>
    <!-- 买方名称 -->
    <Name>ABC DISTRIBUTION</Name>
    <!-- 买方邓白氏编码 -->
    <DUNS4>0012345670000</DUNS4>
    <AddressInfo>
      <!-- 买方地址 -->
      <Address>PO Box 651418</Address>
      <!-- 买方地址 -->
      <Address>123</Address>
    </AddressInfo>
    <GeographicLocation>
      <!-- 买方城市名称 -->
      <CityName>SALT LAKE CITY</CityName>
      <!-- 买方所在省或市编码 -->
      <StateOrProvinceCode>UT</StateOrProvinceCode>
      <!-- 买方邮政编码 -->
      <PostalCode>84165</PostalCode>
      <!-- 买方国家编码 -->
      <CountryCode>US</CountryCode>
    </GeographicLocation>
  </BuyingPartyInfo>
  <ShipToInfo>
    <!-- 收货方名称 -->
    <Name>ABC DISTRIBUTION W/H</Name>
    <!-- 收货方邓白氏编码 -->
    <DUNS4>0012345670000</DUNS4>
    <AddressInfo>
      <!-- 收货方地址 -->
      <Address>3150 S 900 W</Address>
      <!-- 收货方地址 -->
      <Address>123</Address>
    </AddressInfo>
    <GeographicLocation>
      <!-- 收货方城市名称 -->
      <CityName>SALT LAKE CITY</CityName>
      <!-- 收货方所在省或市编码 -->
      <StateOrProvinceCode>SA</StateOrProvinceCode>
      <!-- 收货方邮政编码 -->
      <PostalCode>84119</PostalCode>
      <!-- 收货方国家编码 -->
      <CountryCode>US</CountryCode>
    </GeographicLocation>
  </ShipToInfo>
  <BaselineItem>
    <!-- 订单行号 -->
    <POLineNumber>000001</POLineNumber>
    <!-- 采购订单数量 -->
    <QuantityOrdered>10</QuantityOrdered>
    <!-- 数量单位为每个 -->
    <UOM>EA</UOM>
    <!-- 单价 -->
    <UnitPrice>4.16</UnitPrice>
    <!-- 单价类型编码 -->
    <BasisOfUnitPriceCode>PE</BasisOfUnitPriceCode>
    <!-- GTIN14位数据结构 -->
    <EANShippingContainerCode>66246886194123</EANShippingContainerCode>
    <!-- 卖方产品编号 -->
    <VendorCatalogNumber>100-C60KD10</VendorCatalogNumber>
    <!-- 买方订单行号 -->
    <PurchaserOrderLineNumber>000001</PurchaserOrderLineNumber>
    <!-- 买方零件号 -->
    <BuyerPartNumber>3026</BuyerPartNumber>
    <LineItemACK>
      <!-- 接受项目编码 -->
      <StatusCode>IA</StatusCode>
      <!-- 数量 -->
      <Quantity>12</Quantity>
      <!-- 数量单位为每个 -->
      <UOM>EA</UOM>
      <!-- 预计发货时间 -->
      <CurrentScheduleShipDate>20080631</CurrentScheduleShipDate>
    </LineItemACK>
  </BaselineItem>
</EDI_855>

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

<?xml version="1.0" encoding="UTF-8"?>

<EDI_855 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">

</ShipmentTransportationInstructions>

</DeliveryRequestedDateTimeInfo>

<Name>ABC FINANCIAL CENTER</Name>

</AddressInfo>

</GeographicLocation>

</BillToInfo>

<Name>ABC DISTRIBUTION</Name>

</AddressInfo>

</GeographicLocation>

</BuyingPartyInfo>

<Name>ABC DISTRIBUTION W/H</Name>

</AddressInfo>

</GeographicLocation>

</ShipToInfo>

</LineItemACK>

</BaselineItem>

</EDI_855>

工作流示例

通过上述的讲解想必大家已经了解了 Rockwell 855 订单确认在知行之桥 EDI 系统中的转换结果了，以下是上述工作流示例，您可以下载知行之桥EDI系统，导入【示例工作流】以及【Rockwell_855_Sample】，进行实战操作。

下载 Rockwell 850 工作流以及测试文件

在知行之桥 EDI 系统中导入上述工作流以及测试文件。

如下图所示：

①先点击右上角的工作区齿轮图标，选择创建工作区，命名为Rockwell_855。

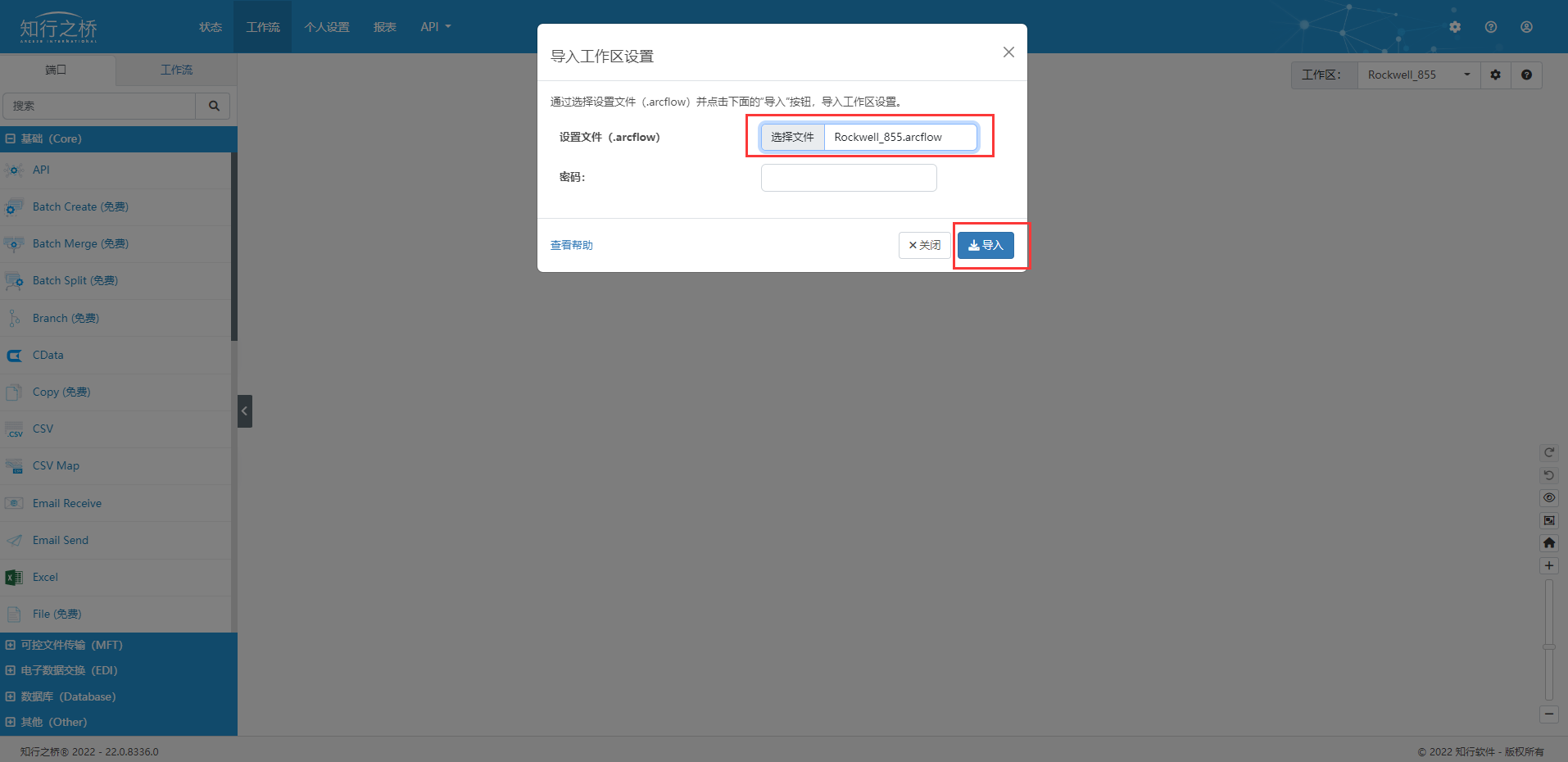

②然后选择导入工作区，选择Rockwell_855.arcflow。

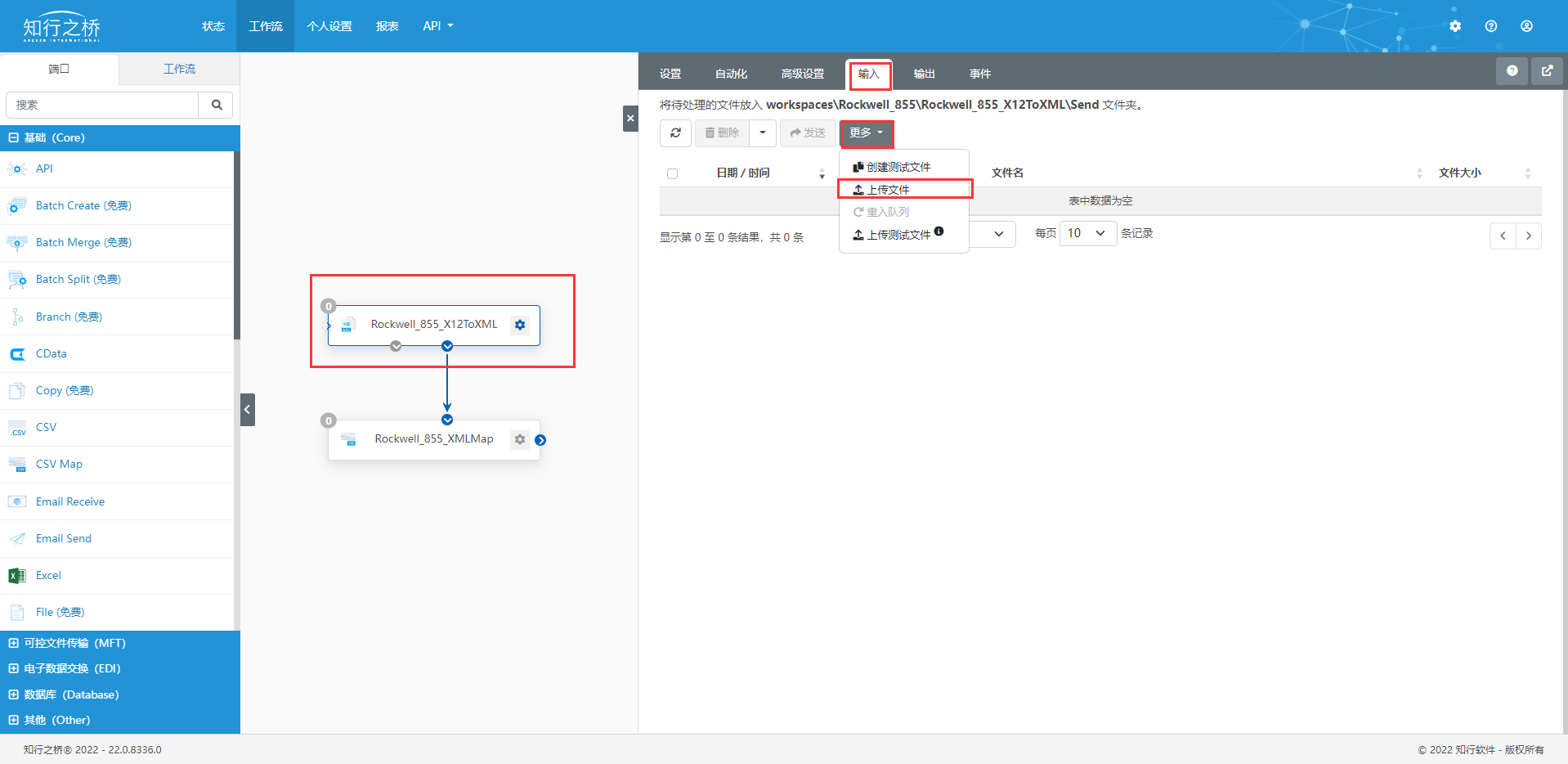

③点开Rockwell_855_X12ToXML端口，点击上方输入，在更多里点击上传文件，上传Rockwell_855_Sample.x12。

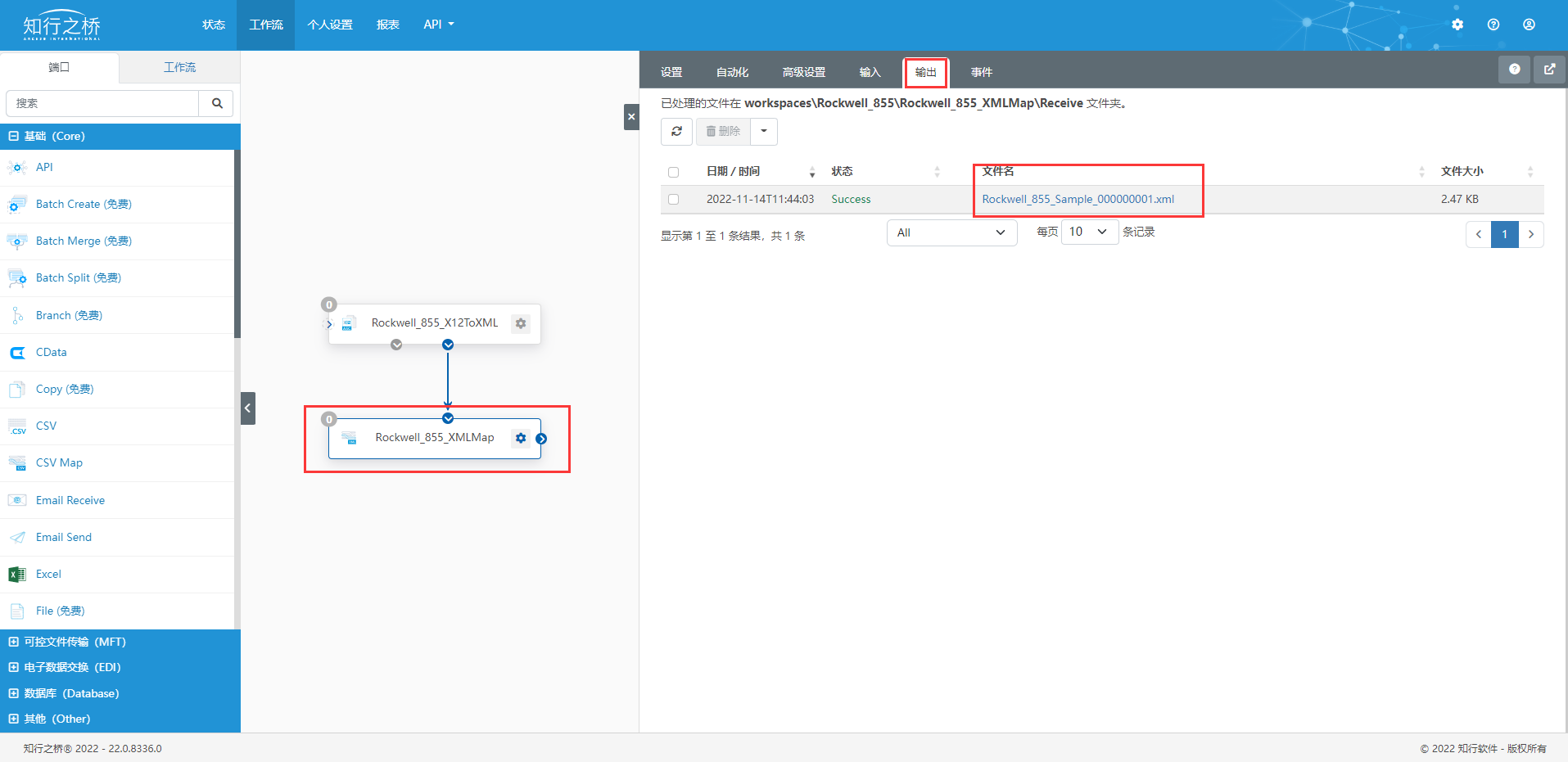

④点开Rockwell_855_XMLMap端口，点击上方输出，点击 Rockwell_855_Sample_000000001.xml即可下载文件，看到转换后的结果。

以上就是将Rockwell X12 EDI 855采购订单确认报文解读以及转换的详细介绍了，了解更多EDI报文转换示例，可直接点击知行之桥EDI系统在线示例。更多EDI报文信息，欢迎联系知行软件。
