零售行业EDI合集-X12标准

近期为了帮助广大用户更好地使用 EDI 系统，我们根据以往的项目实施经验，整理发布了零售行业EDI合集-X12标准，从需求分析到方案实现进行了完整的视频教学，教学视频如下：

今天的文章主要为大家介绍 零售行业EDI合集-X12标准 项目，了解如何获取项目工作流，测试文件以及如何部署到知行之桥 EDI 系统中。

零售行业EDI合集-X12标准 &自定义XML 方案简介

零售行业EDI合集-X12标准 到 自定义XML 示例流具有预配置的端口，用于依据 示例规范，转换以下交易集：

1.850 采购订单，零售商发给供应商
2.855 采购订单确认，供应商发给零售商
3.860 采购订单变更，零售商发给供应商
4.856 发货通知，供应商发给零售商
5.810 发票，供应商发给零售商
6.846 库存查询/建议，供应商发给零售商

以下端口构成了工作流的核心元素：

1.AS2 端口：用于通过 Internet 网络进行安全传输的功能，确认 零售商 的 AS2 连接信息，如 AS2 ID，URL 及公钥证书，以便进行正确配置。
2.X12 端口：从 XML 生成 EDI 文件或将 EDI 文件转换为 XML 以供进一步处理。
3.XMLMap 端口：提供可视化的方式将 XML 数据从一种结构转换为另一种结构，建立从源文件到模板文件的映射关系。
4.Branch端口：根据端口中指定的条件是否为真，文件沿着工作流中的不同路径发送。
5.File端口：在指定的路径之间传输文件。

如何在知行之桥 EDI 系统中部署上述工作流？

创建工作区

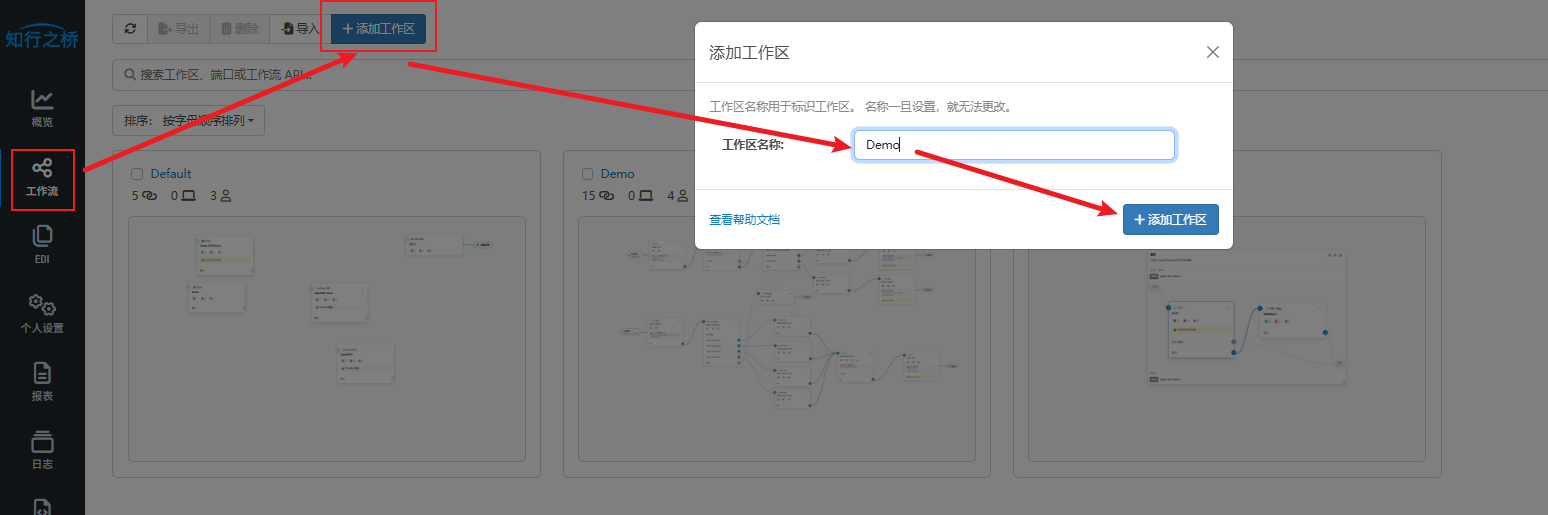

运行知行之桥 EDI 系统，导航到工作流选项卡并单击右上角的齿轮图标。 选择创建工作区选项为此示例流创建一个新的工作区 比如Demo(或者可以使用对接的零售商的名称命名工作区)。

导入工作区

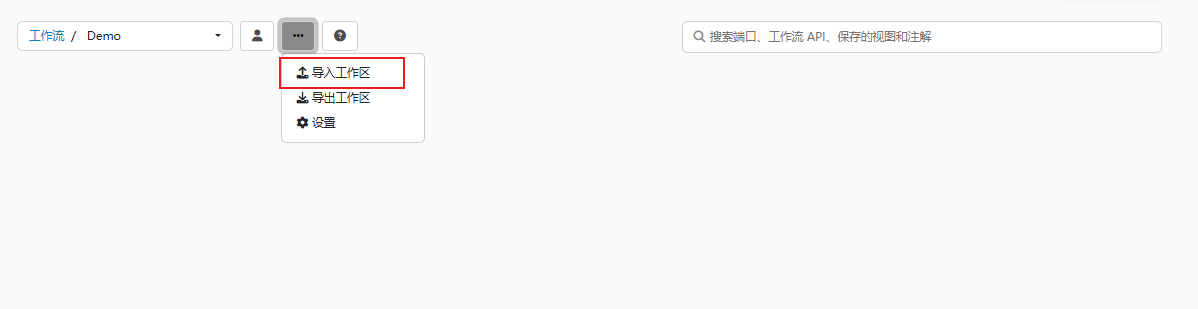

右侧齿轮下拉菜单中，单击导入工作区。 在出现的对话框中，选择下载的示例流 Demo.arcflow 以导入相关的端口和设置。 或者直接将 Demo.arcflow 拖拽到指定工作区。

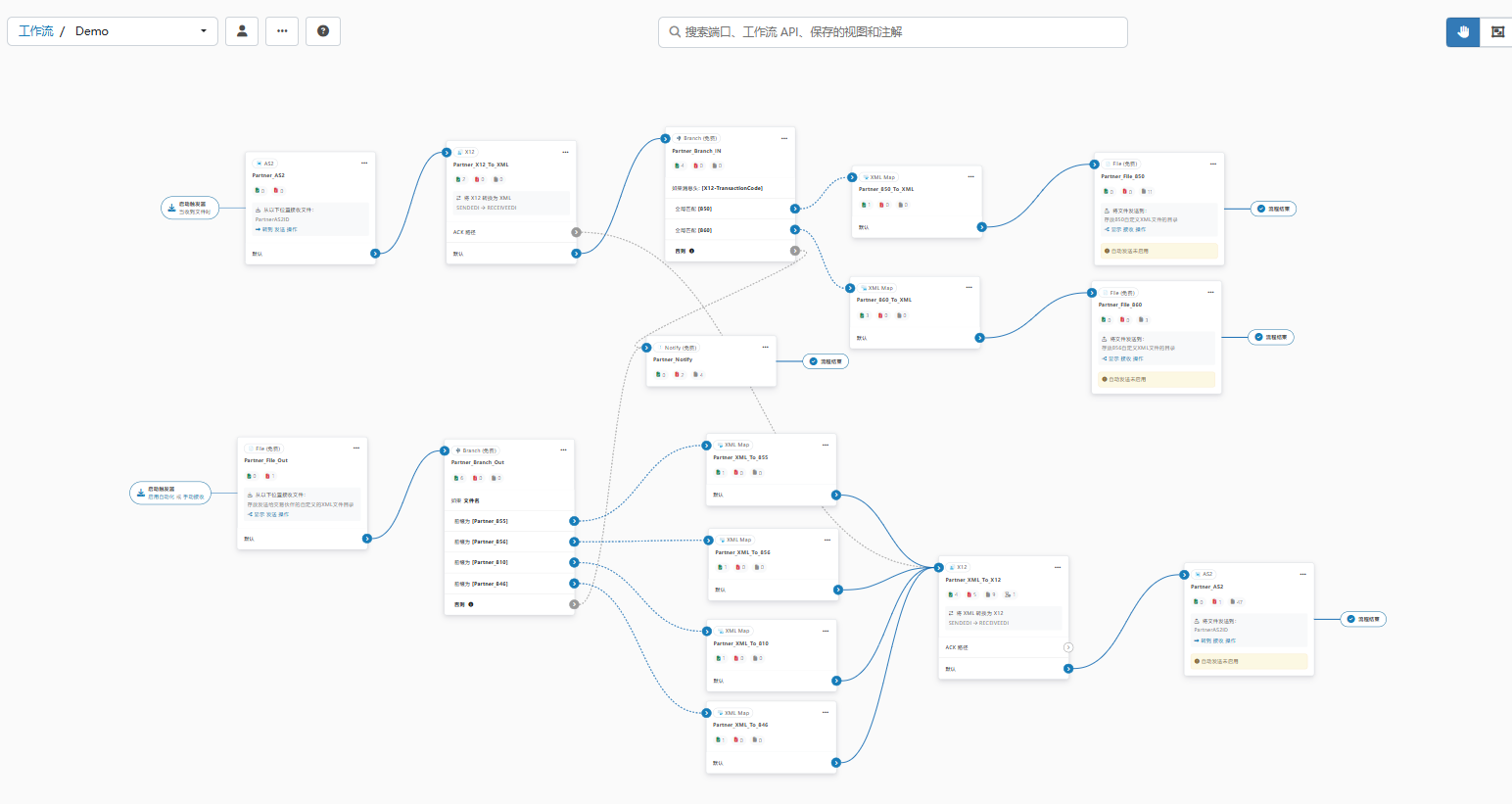

成功导入示例工作流后，你将看到如下图所示的完整工作流：

完善工作流配置

实现 AS2 通信

导航到 Partner_AS2 端口的 设置 选项卡。 根据 零售商 提供的 AS2 文档配置 零售商 的 AS2 信息，比如，零售商 的 AS2 ID、AS2 URL、公钥证书等信息。

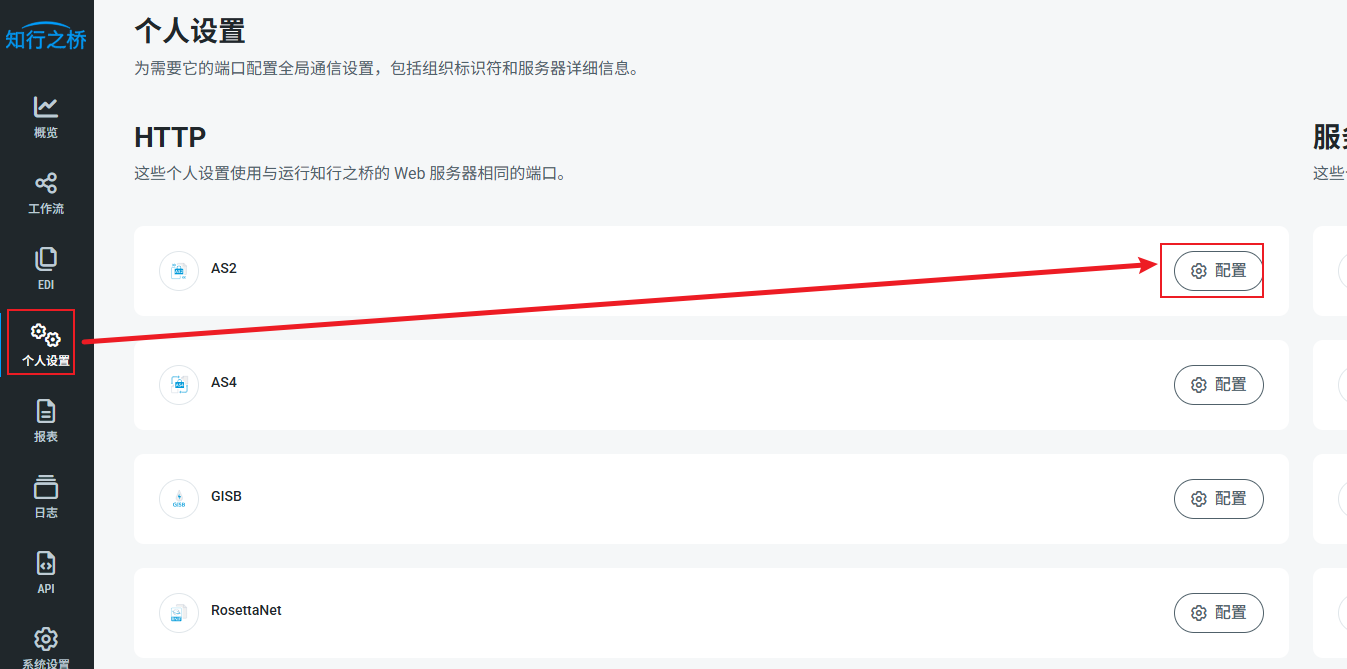

同时需要导航到“个人设置”选项卡，进行AS2的“配置”，配置AS2个人设置：供应商的 AS2 ID， AS2 URL，私钥证书，证书密码等。

配置完成后请导航到 Partner_AS2 端口的“输入” 选项卡上传测试文件与 零售商 进行 AS2 连接测试，同时可以导航到 “输出” 选项卡查看 零售商 发来的文件。

实现从 X12 到 XML 的格式转换

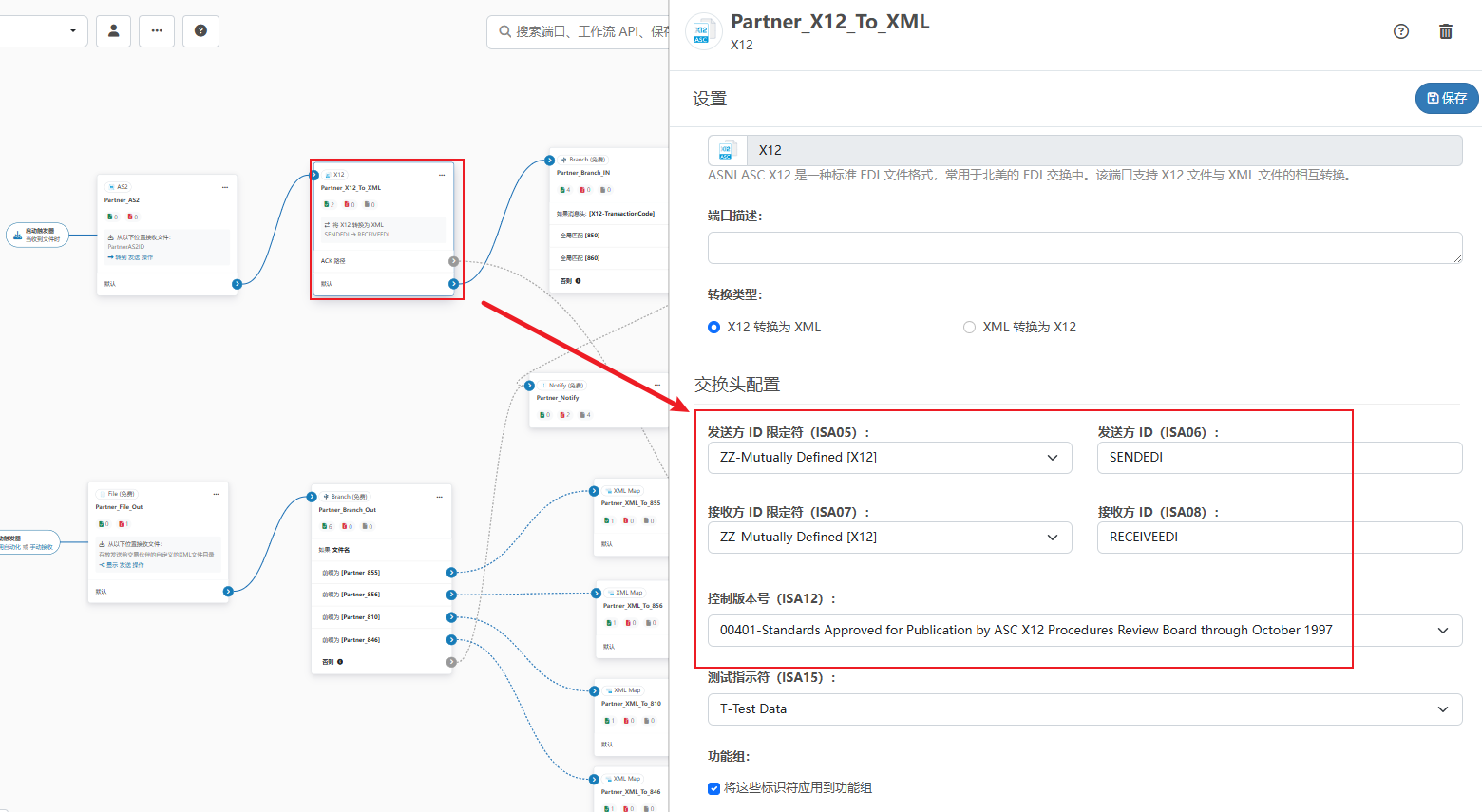

实现文件格式转换主要借助 X12 端口以及 XMLMap 端口实现，其中 XMLMap 端口已经对数据映射进行了预配置，用户无需进行额外操作。 X12 端口中，需要在 设置 选项卡下填写用户和 零售商 的真实信息，对交换头进行配置：

进入测试流程

以解析方向（即接收 零售商 发来的 850 采购订单，并将其转换为 XML 格式）为例，测试流程如下：

上传测试文件

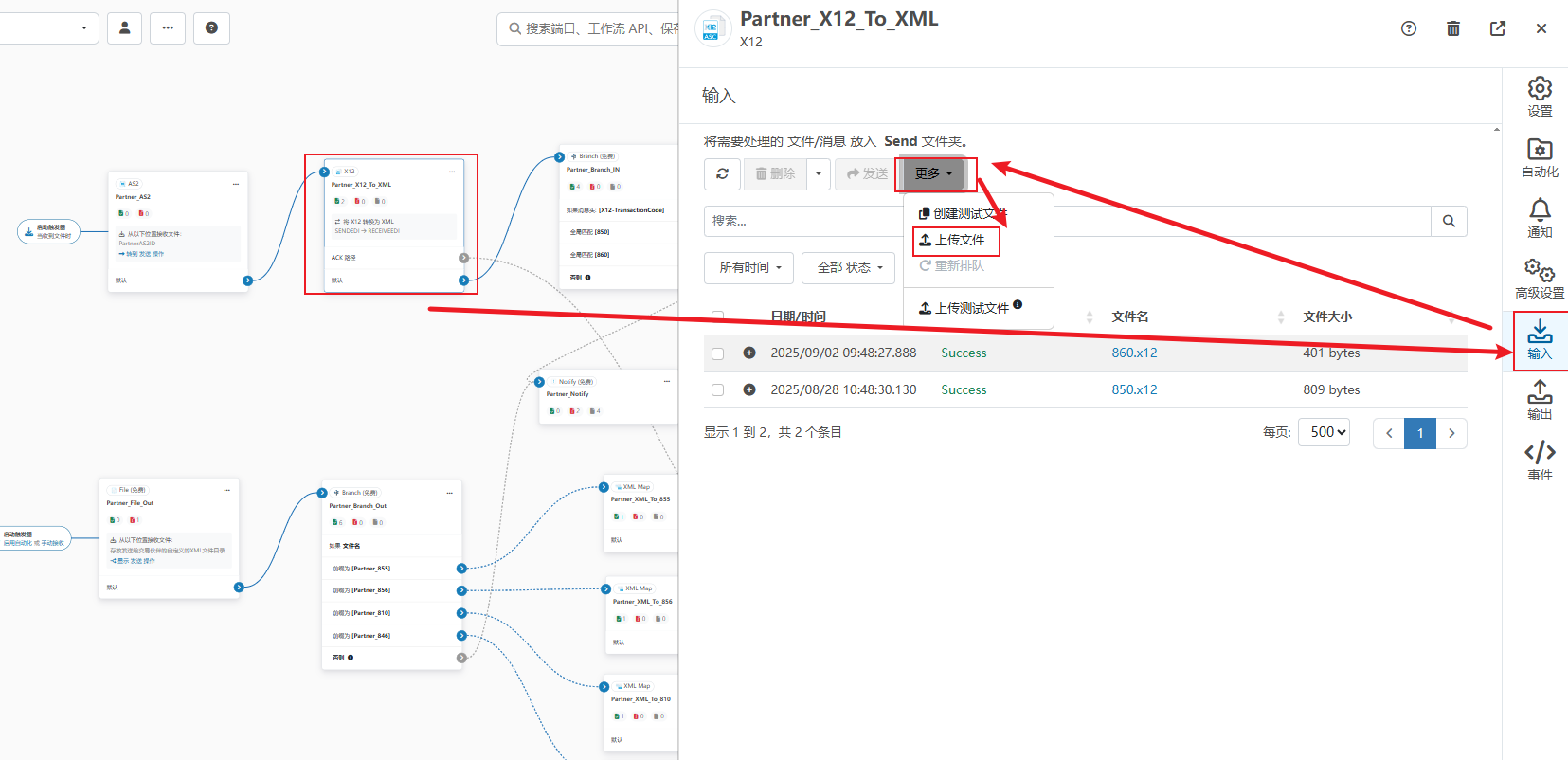

导航到端口 ID 为 Partner_X12_To_XML 的 X12 端口中，在 输入 选项卡下上传此前下载的850 X12示例文件。

查看 自定义XML 结果

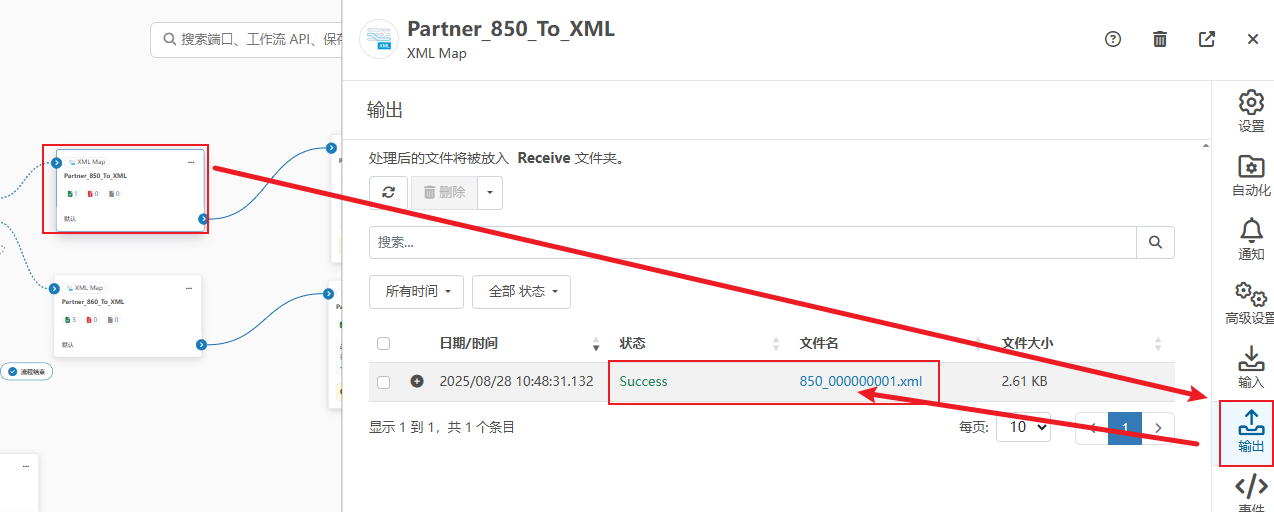

X12 端口发出后，导航到端口 ID 为 Partner_850_To_XML 的 XMLMap 端口中，在 输出 选项卡下可以看到刚刚接收的 850 文件的状态为 Success ，这时就可以下载或查看 XML 文件 查看订单数据了。

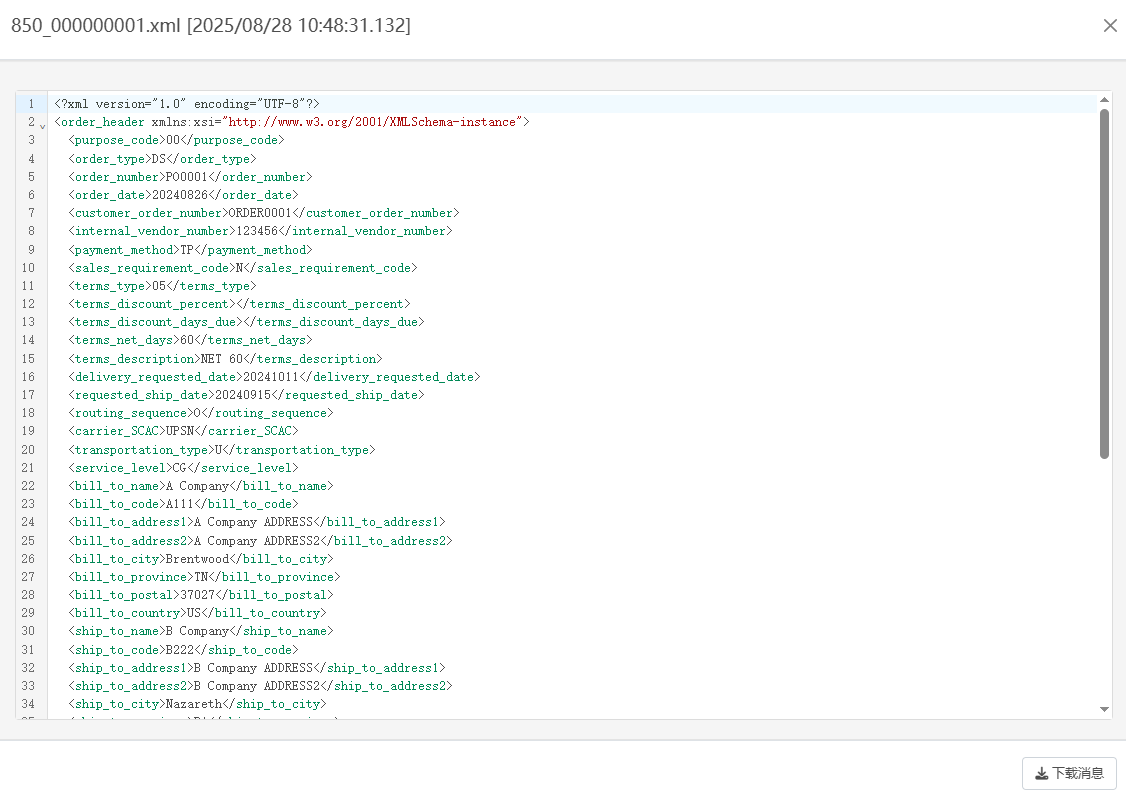

如下所示，此为接收到的一条来自 零售商 的包含物料需求的 XML 文件。

_*你启动并运行了吗？*_

如果答案是肯定的，那么恭喜你成功地配置了 零售商 EDI 方案示例工作流！如果你遇到任何问题或有任何疑问，请随时联系我们。
