物流行业EDI合集-X12标准

物流行业EDI应用背景

在零售行业供应链加速升级的今天，制造商已不再自建仓库，零售商也不愿承压囤货，第三方仓储（3PL）成为连接两者的关键节点。然而，货物调度、库存同步、发货准确性等问题常因人为沟通滞后而失控。为此，EDI技术的引入，不仅打通了信息孤岛，更实现了从“看得见”到“算得清”的数字化协同。在制造商与零售商的协同之中，3PL仓库究竟如何通过EDI扮演好“中间桥梁”的角色呢？

主要通过以下4个环节协作：

一、货物生产完成后：制造商通知 3PL 仓库入库
二、货物到达并接收：仓库确认收货
三、零售商下单：制造商指示仓库出库计划
四、出库完成确认：仓库反馈制造商发货状态

视频教程【第1集：制造商物流商3PL协同下的仓储物流流程与EDI应用】

本文主要为大家介绍 物流行业EDI合集-X12标准 项目，了解物流行业常见的EDI需求、如何获取项目工作流，测试文件以及如何部署到知行之桥 EDI 系统中。

物流行业EDI合集-X12标准 &自定义XML 方案简介

物流行业EDI合集-X12标准 到 自定义XML 示例流具有预配置的端口，用于依据 示例规范，转换以下交易集：

1.943库存转移发货通知，制造商发给3PL
2.944库存转移收货确认，3PL发给制造商
3.940仓库出货订单，制造商发给3PL
4.945仓库出库确认，3PL发给制造商

以下端口构成了工作流的核心元素：

1.AS2 端口：用于通过 Internet 网络进行安全传输的功能，确认制造商的 AS2 连接信息，如 AS2 ID，URL 及公钥证书，以便进行正确配置。
2.X12 端口：从 XML 生成 EDI 文件或将 EDI 文件转换为 XML 以供进一步处理。
3.XMLMap 端口：提供可视化的方式将 XML 数据从一种结构转换为另一种结构，建立从源文件到模板文件的映射关系。
4.Branch端口：根据端口中指定的条件是否为真，文件沿着工作流中的不同路径发送。
5.File端口：在指定的路径之间传输文件。
6.Notify端口：向应用程序配置文件部分中定义的收件人发送简单的通知电子邮件。

如何在知行之桥 EDI 系统中部署上述工作流？

创建工作区

运行知行之桥 EDI 系统，导航到工作流选项卡并单击右上角的齿轮图标。 选择创建工作区选项为此示例流创建一个新的工作区 比如Demo(或者可以使用对接的制造商的名称命名工作区)。

导入工作区

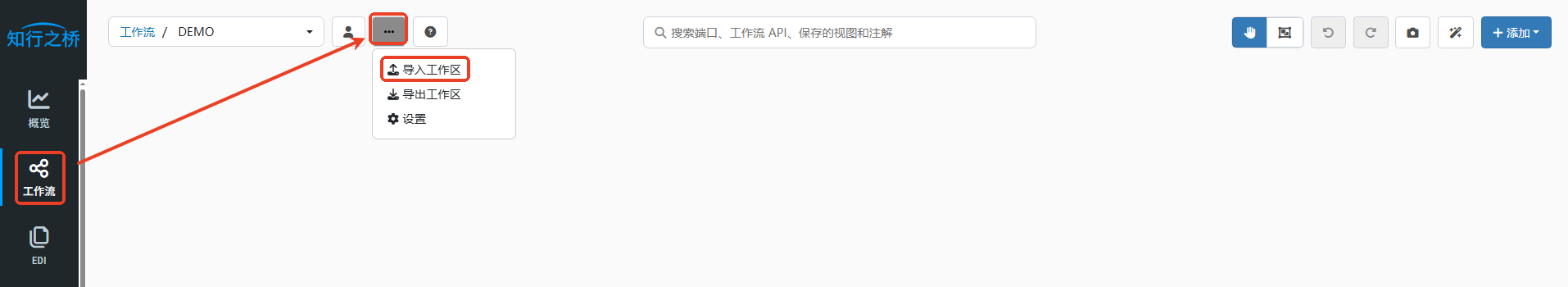

进入 工作流 页面，在如下图所示位置，单击 更多选项 按钮->导入工作区。 在出现的对话框中，选择下载的示例流 Demo.arcflow 以导入相关的端口和设置。 或者直接将 Demo.arcflow 拖拽到指定工作区。

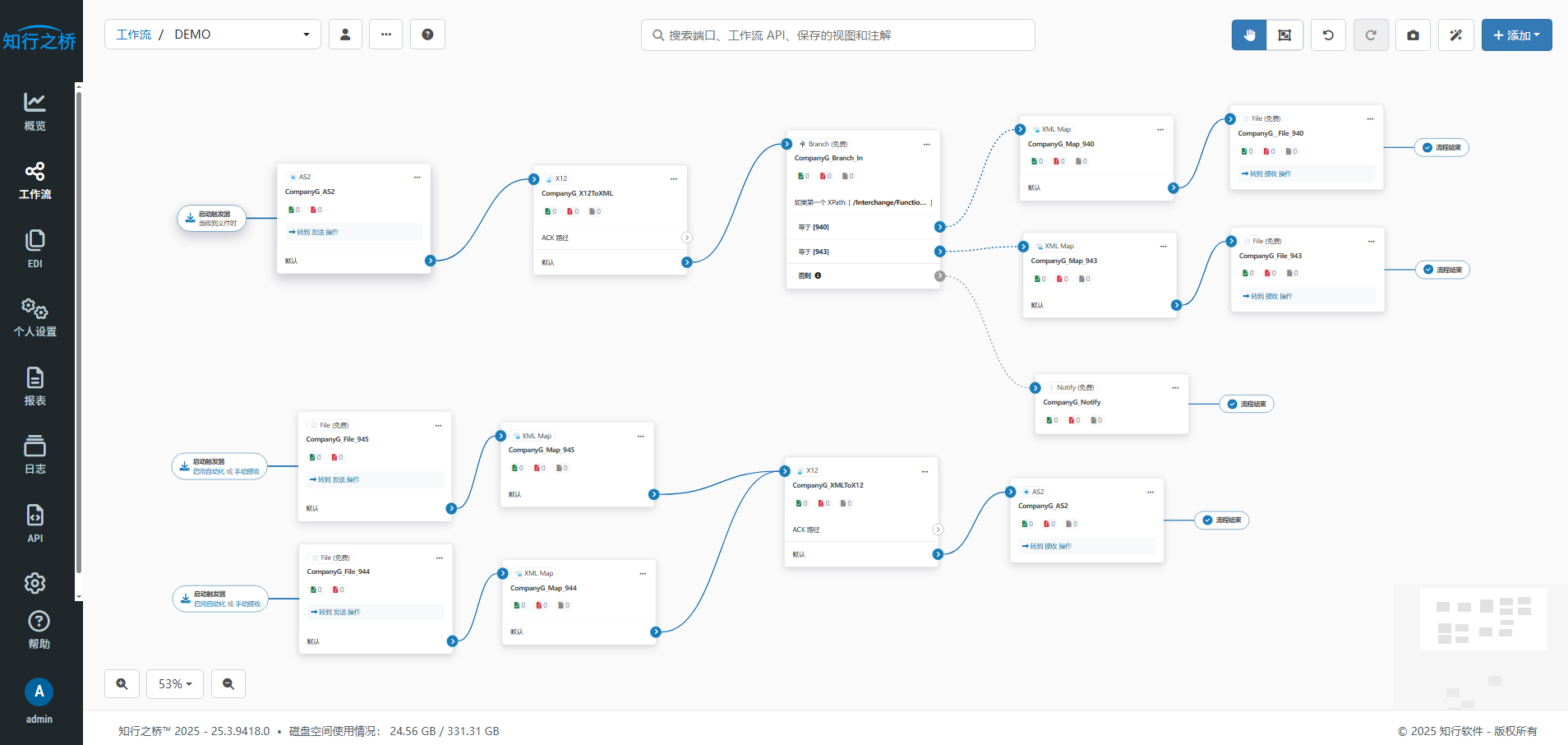

成功导入示例工作流后，你将看到如下图所示的完整工作流：

完善工作流配置

实现 AS2 通信

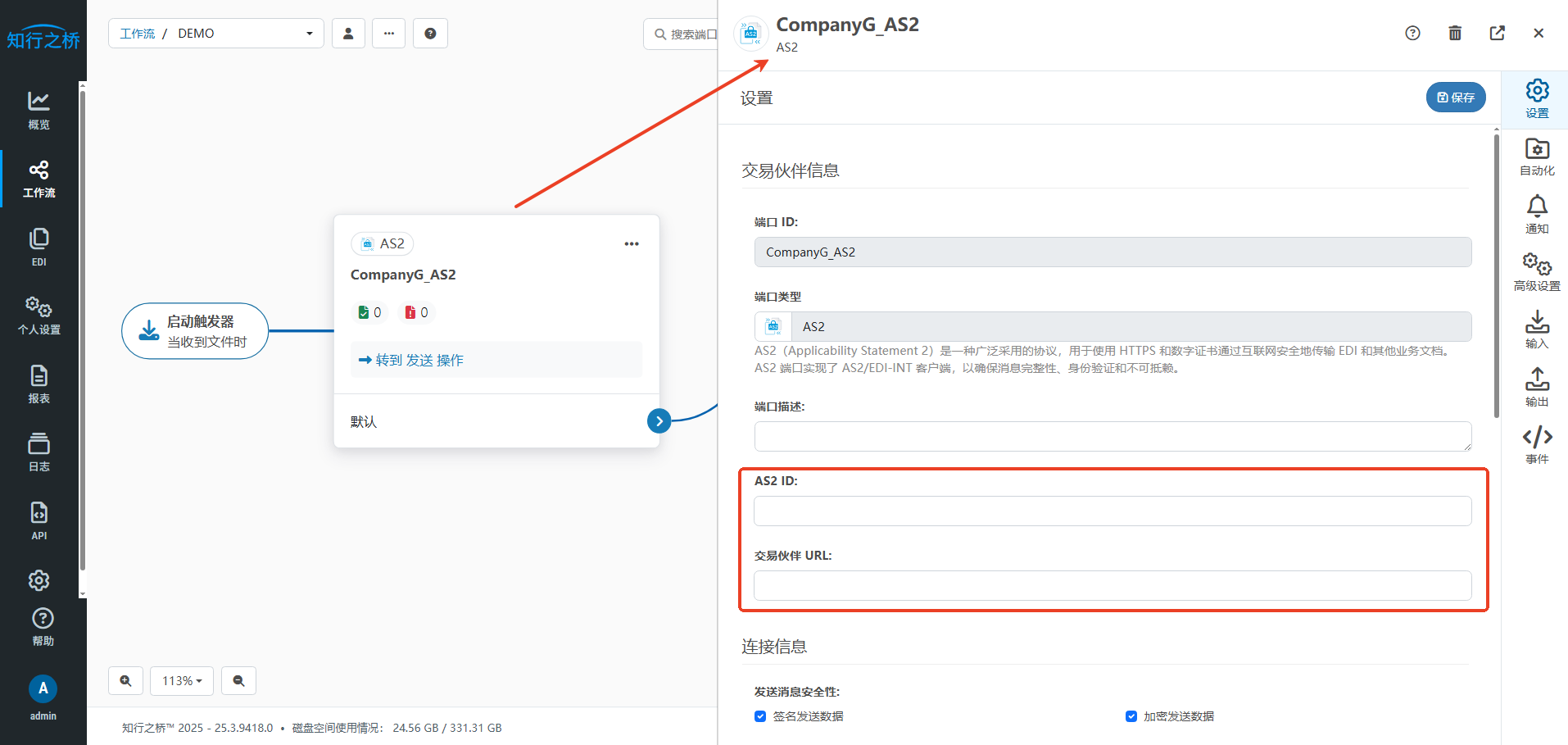

导航到 CompanyG_AS2 端口的 设置 选项卡。根据 制造商 提供的 AS2 文档配置其 AS2 信息，比如，AS2 ID、交易伙伴URL、公钥证书等信息。

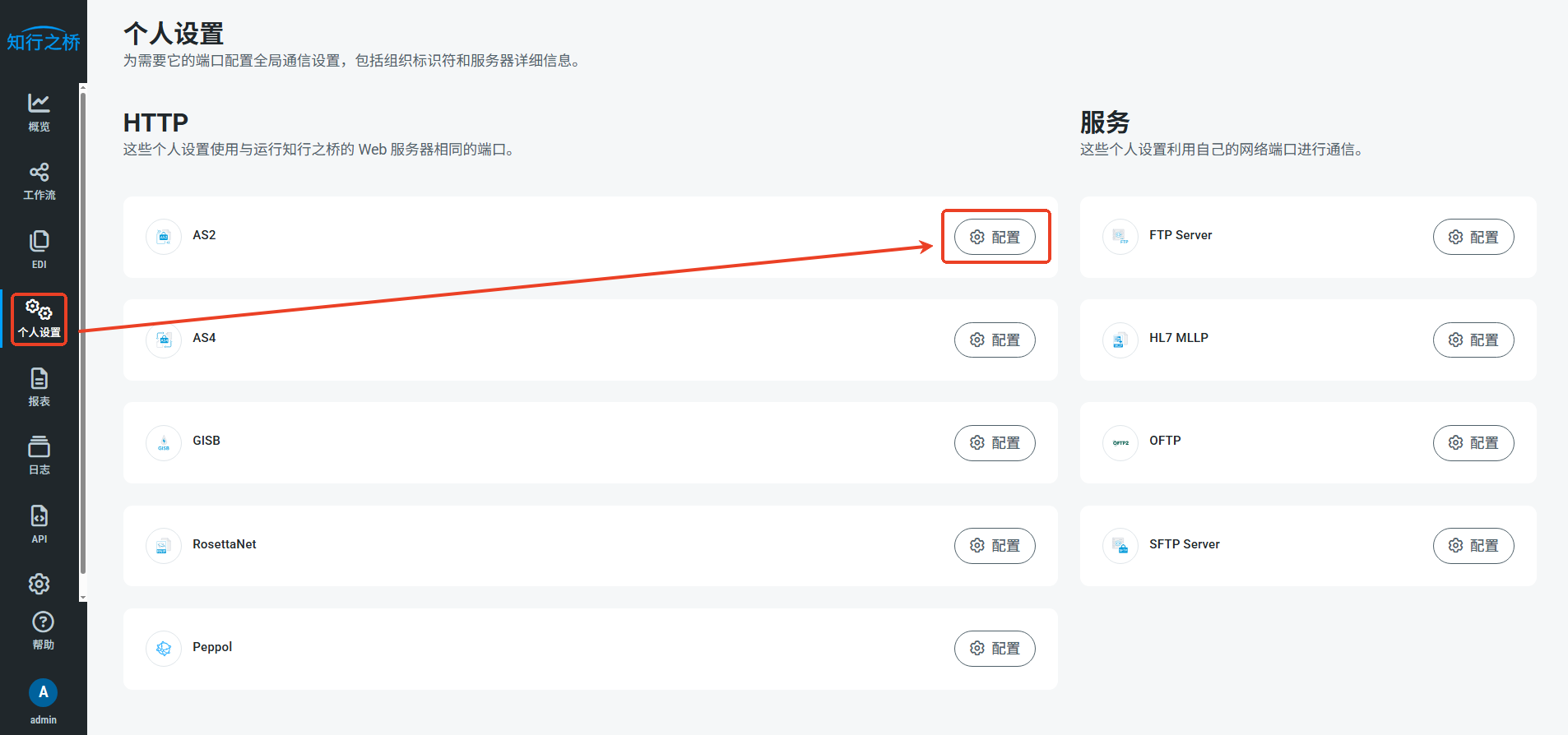

同时需要导航到“个人设置”选项卡，点击AS2“配置”按钮，添加 AS2个人设置：企业自己的 AS2 ID，私钥证书，私钥证书密码、应用程序URL等。

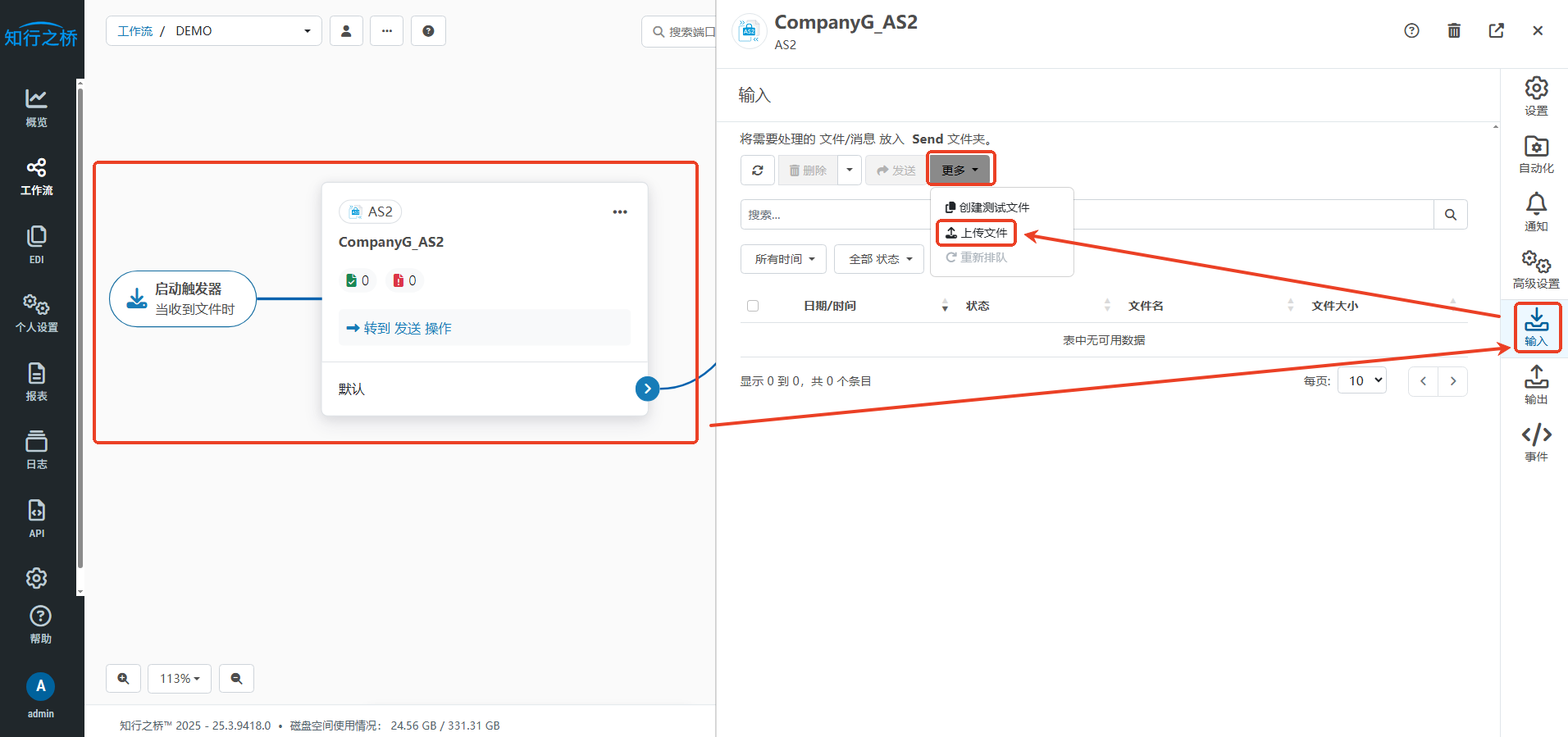

配置完成后请导航到 CompanyG_AS2 端口的 “输入” 选项卡上传测试文件与 制造商进行 AS2 连接测试，同时可以导航到 “输出” 选项卡查看 制造商 发来的文件。

实现从 X12 到 XML 的格式转换

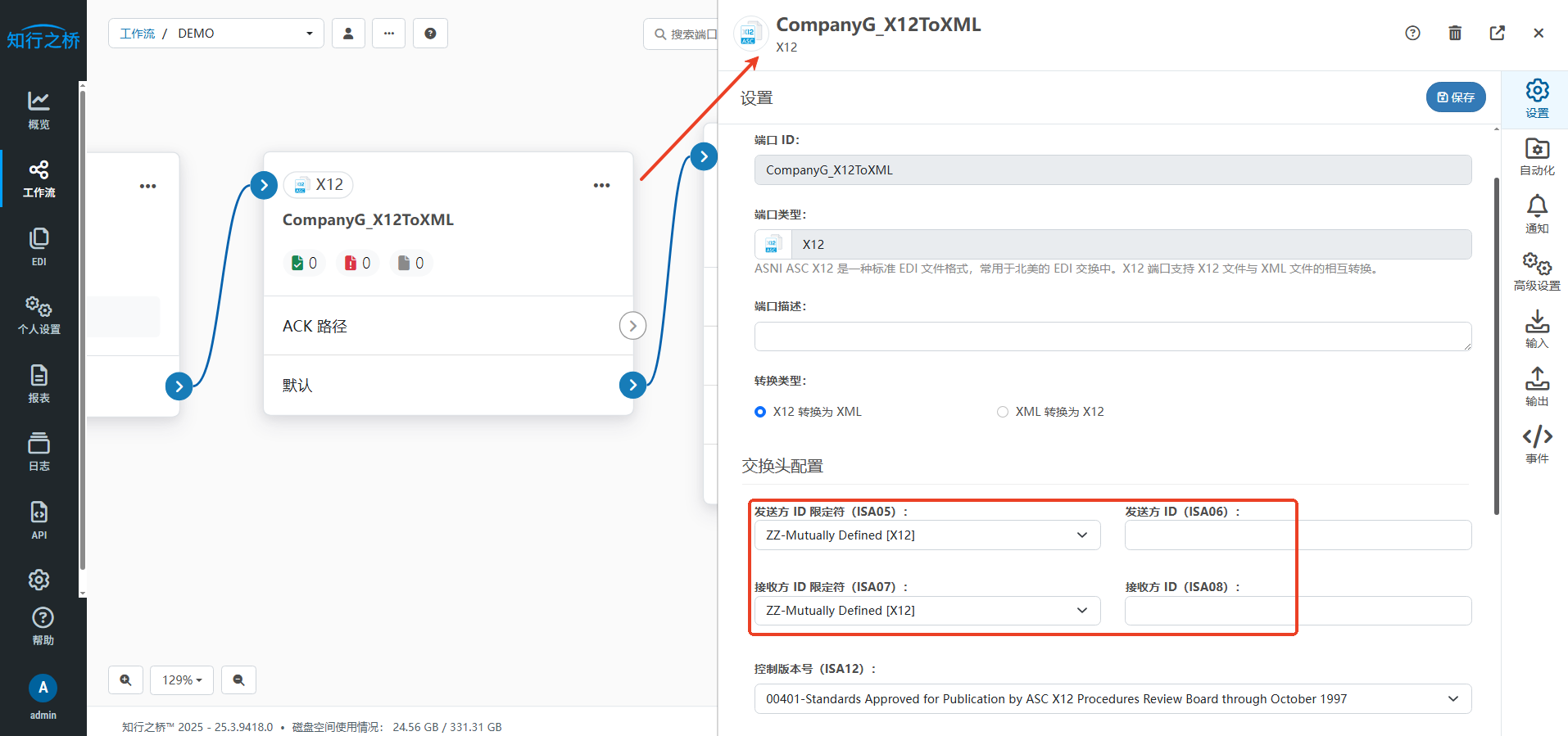

实现文件格式转换主要借助 X12 端口以及 XMLMap 端口实现，其中 XMLMap 端口已经对数据映射进行了预配置，用户无需进行额外操作。X12 端口中，需要在 设置 选项卡下填写3PL和 制造商 的真实信息，对交换头进行配置：

实现解析与生成EDI报文

以解析方向（即接收 物流商 发来的 850 采购订单，并将其转换为 XML 格式）为例，测试流程如下：

1.943库存转移发货通知，制造商发给3PL

3PL接收制造商发来的943库存转移发货通知，在开始了解如何基于知行之桥EDI系统解析此报文之前，先通过以下视频了解这个报文中都包含哪些业务信息。

第3集：【物流行业EDI教程——943仓库库存转移装运通知报文详解】

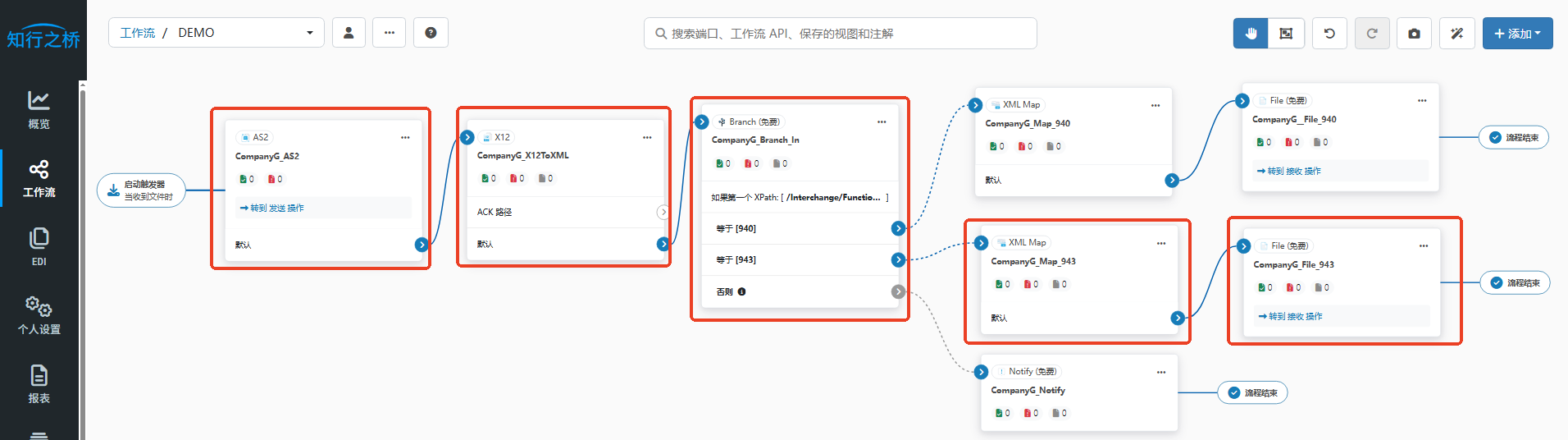

基于知行之桥EDI系统解析EDI 943仓库库存转移装运通知报文，通过以下工作流来实现：

AS2端口收到EDI 943报文之后，数据会流经X12端口、Branch端口、XML Map端口最终抵达File端口，系统会自动将EDI报文转换为自定义的XML格式，并存放之指定路径下。

接下来我们需要重点关注EDI 943报文的映射部分处理，通过以下视频了解943映射详解与拖拽实战：

第4集：【物流行业EDI教程——943映射详解与拖拽实战】

2.944库存转移收货确认，3PL发给制造商

3PL收到943库存转移发货通知报文之后，需要向制造商回复944库存转移收货确认报文。在开始了解如何基于知行之桥EDI系统解析此报文之前，先通过以下视频了解这个报文中都包含哪些业务信息。

第5集：【物流行业EDI教程——944仓库收货确认报文详解】

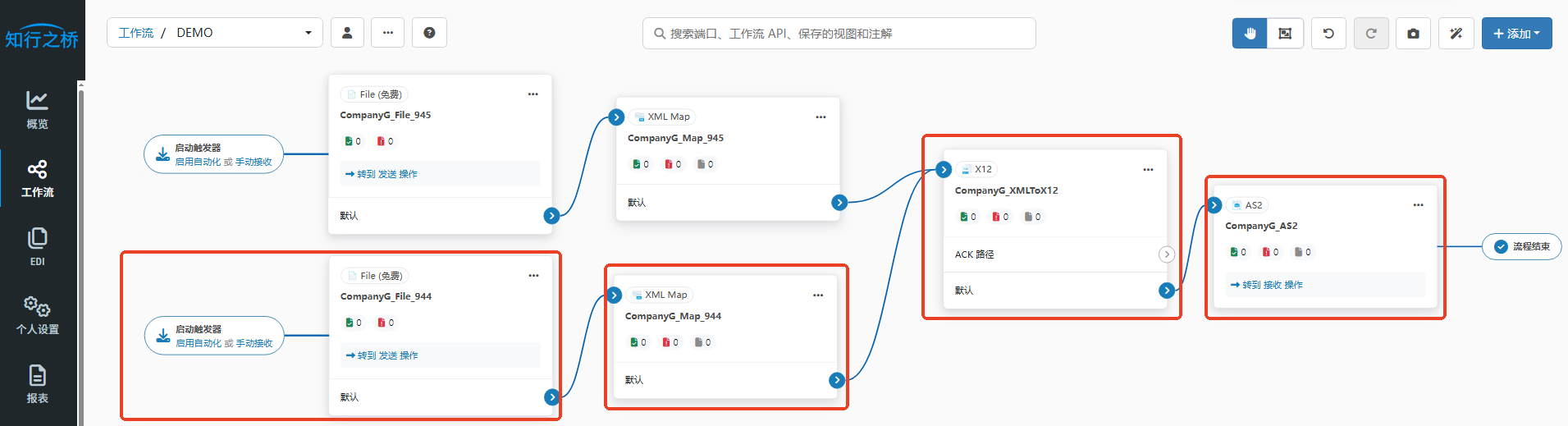

基于知行之桥EDI系统生成EDI 944库存转移收货确认报文，通过以下工作流来实现：

3PL用户在指定路径下上传自定义XML格式的库存转移收货确认数据后，会自动被EDI系统抓取，通过File端口进入EDI系统，数据会流经XML Map端口、X12端口，最终通过AS2端口自动发送给制造商。

接下来我们需要重点关注EDI 944报文的映射部分处理，通过以下视频了解944映射详解与拖拽实战：

第6集：【物流行业EDI教程——944映射详解与拖拽实战】

3.940仓库出货订单，制造商发给3PL

接下来制造商将会发送 EDI 940 仓库出货订单给3PL。

AS2端口收到EDI 940报文之后，数据会流经X12端口、Branch端口、XML Map端口最终抵达File端口，系统会自动将EDI报文转换为自定义的XML格式，并存放之指定路径下。在开始了解如何基于知行之桥EDI系统解析此报文之前，先通过以下视频了解这个报文中都包含哪些业务信息。

第7集：【物流行业EDI教程——940仓库出货订单报文详解】

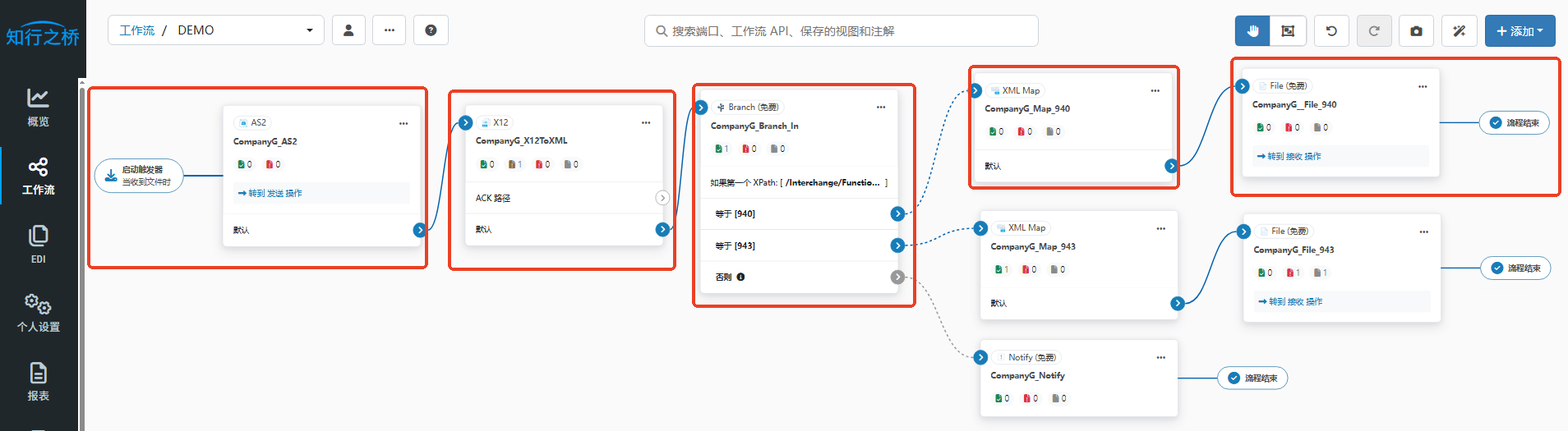

基于知行之桥EDI系统生成EDI 940仓库出货订单报文，通过以下工作流来实现：

AS2端口收到EDI 940报文之后，数据会流经X12端口、Branch端口、XML Map端口最终抵达File端口，系统会自动将EDI报文转换为自定义的XML格式，并存放之指定路径下。

接下来我们需要重点关注EDI 940报文的映射部分处理，通过以下视频了解940映射详解与拖拽实战：

第8集：【物流行业EDI教程——940映射详解与拖拽实战】

4.945仓库出库确认，3PL发给制造商

3PL收到940仓库出货订单报文之后，需要向制造商回复945仓库出库确认报文。在开始了解如何基于知行之桥EDI系统解析此报文之前，先通过以下视频了解这个报文中都包含哪些业务信息。

第9集：【物流行业EDI教程——945仓库出库确认报文详解】

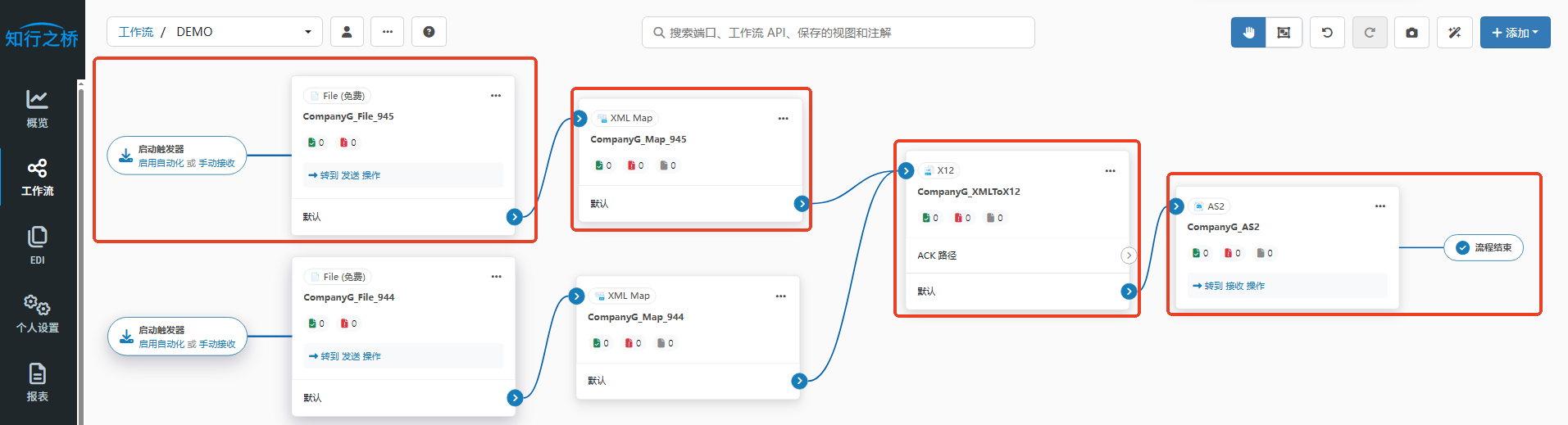

基于知行之桥EDI系统生成EDI 945仓库出库确认报文，通过以下工作流来实现：

3PL用户在指定路径下上传自定义XML格式的仓库出库确认数据后，会自动被EDI系统抓取，通过File端口进入EDI系统，数据会流经XML Map端口、X12端口，最终以EDI 945报文的形式通过AS2端口自动发送给制造商。

接下来我们需要重点关注EDI 945报文的映射部分处理，通过以下视频了解945映射详解与拖拽实战：

第10集：【物流行业EDI教程——945映射详解与拖拽实战】

进入测试流程

解析方向的测试

上传测试文件

以接收并解析EDI 943报文为例，EDI 940的测试流程是类似的，不再赘述。

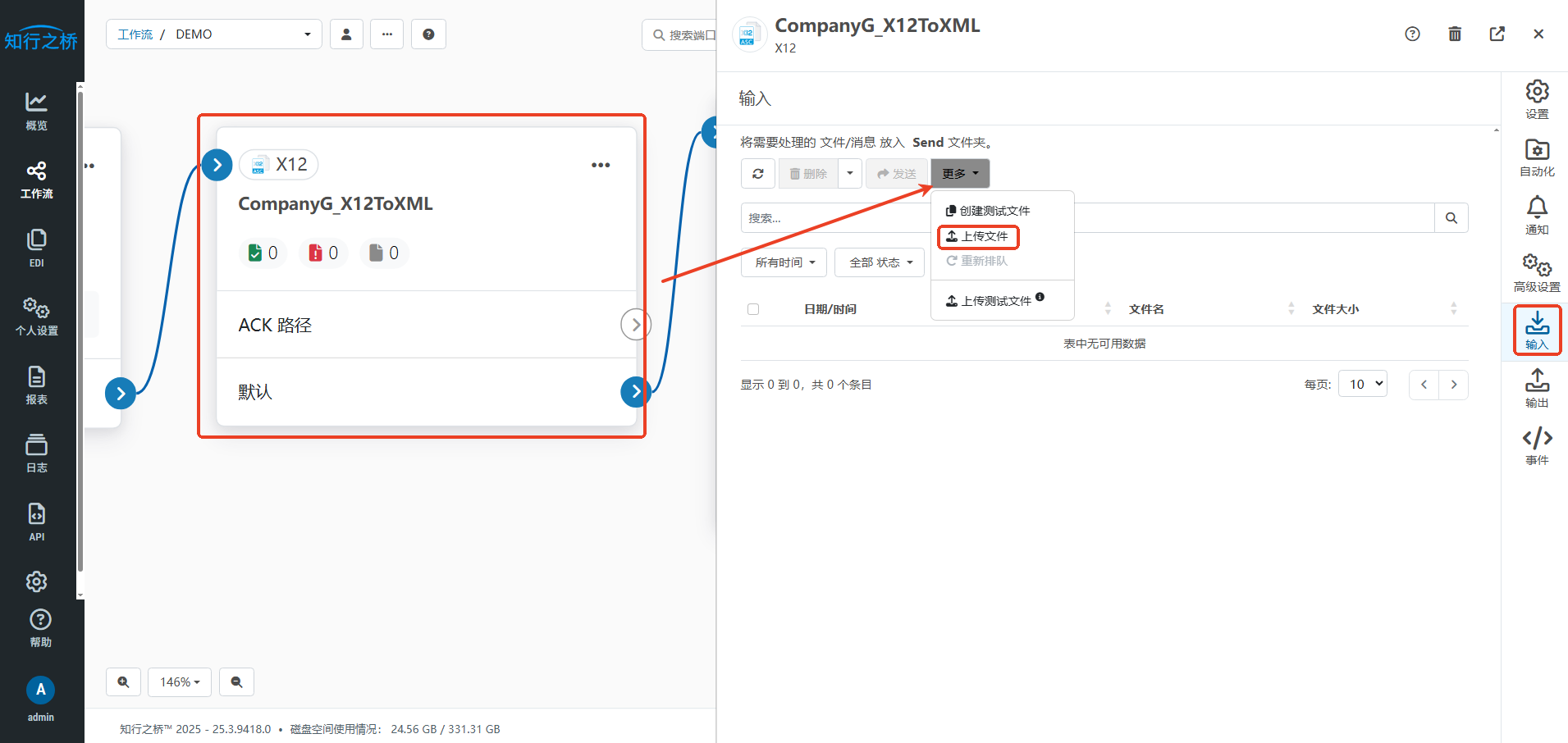

导航到端口 ID 为 CompanyG_X12_To_XML 的 X12 端口中，在 输入 选项卡下上传EDI 943测试报文。

查看自定义XML结果

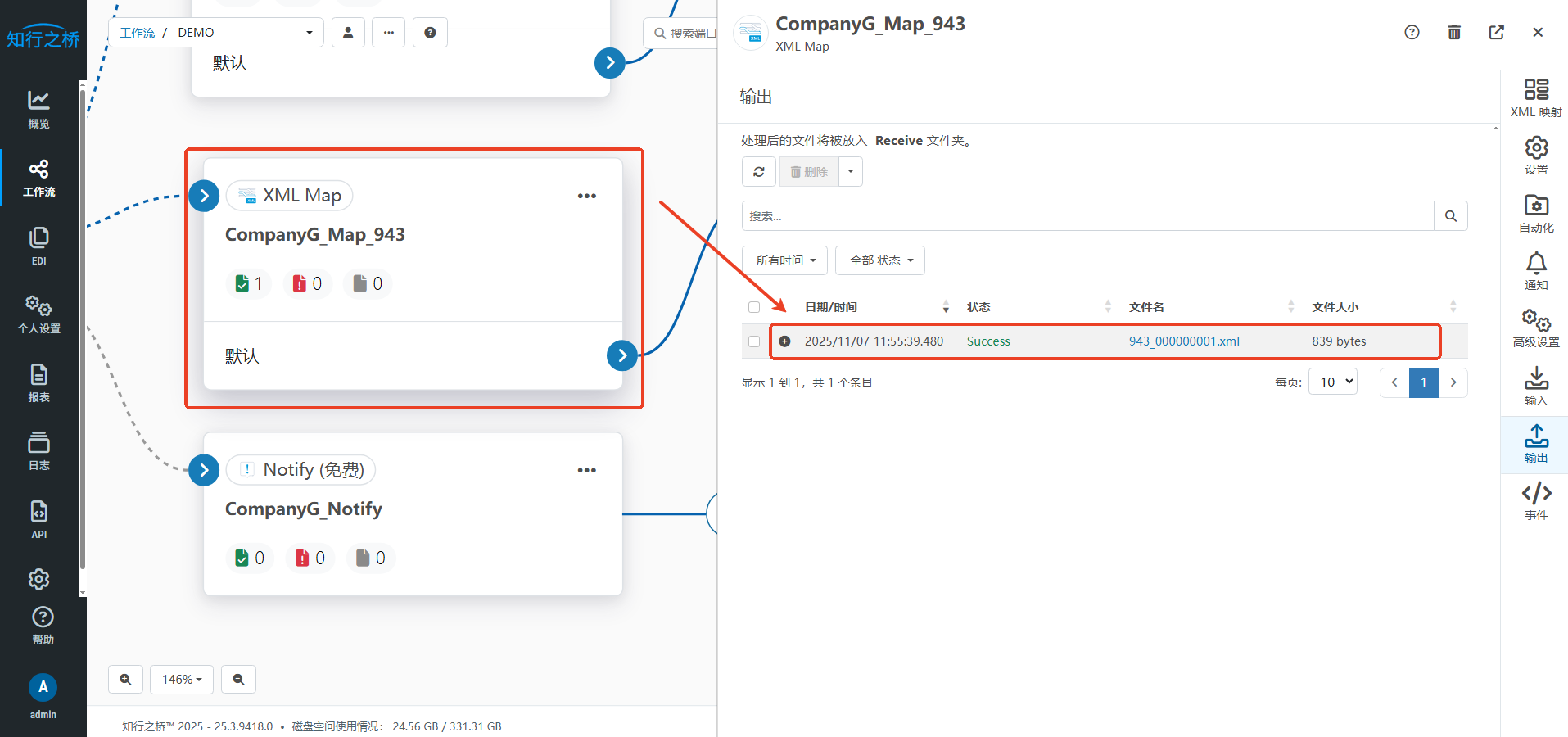

X12 端口发出后，导航到端口 ID 为 CompanyG_Map_943 的 XMLMap 端口中，在 输出 选项卡下可以看到刚刚接收的 850 文件的状态为 Success ，这时就可以下载或查看 XML 文件了。

如下所示，此为接收到的一条来自 制造商 的库存转移发货通知 XML 文件。

生成方向的测试

以生成并发送EDI 945报文为例，EDI 944的测试流程是类似的，不再赘述。

上传测试文件

导航到端口 ID 为 CompanyG_File_945 的 Flie端口中，在 设置 选项卡下，配置文件路径：

将需要发出的仓库出库确认的XML文件上传至上述配置的指定位置，EDI系统将会自动抓取数据到File端口。

查看转换后的X12报文

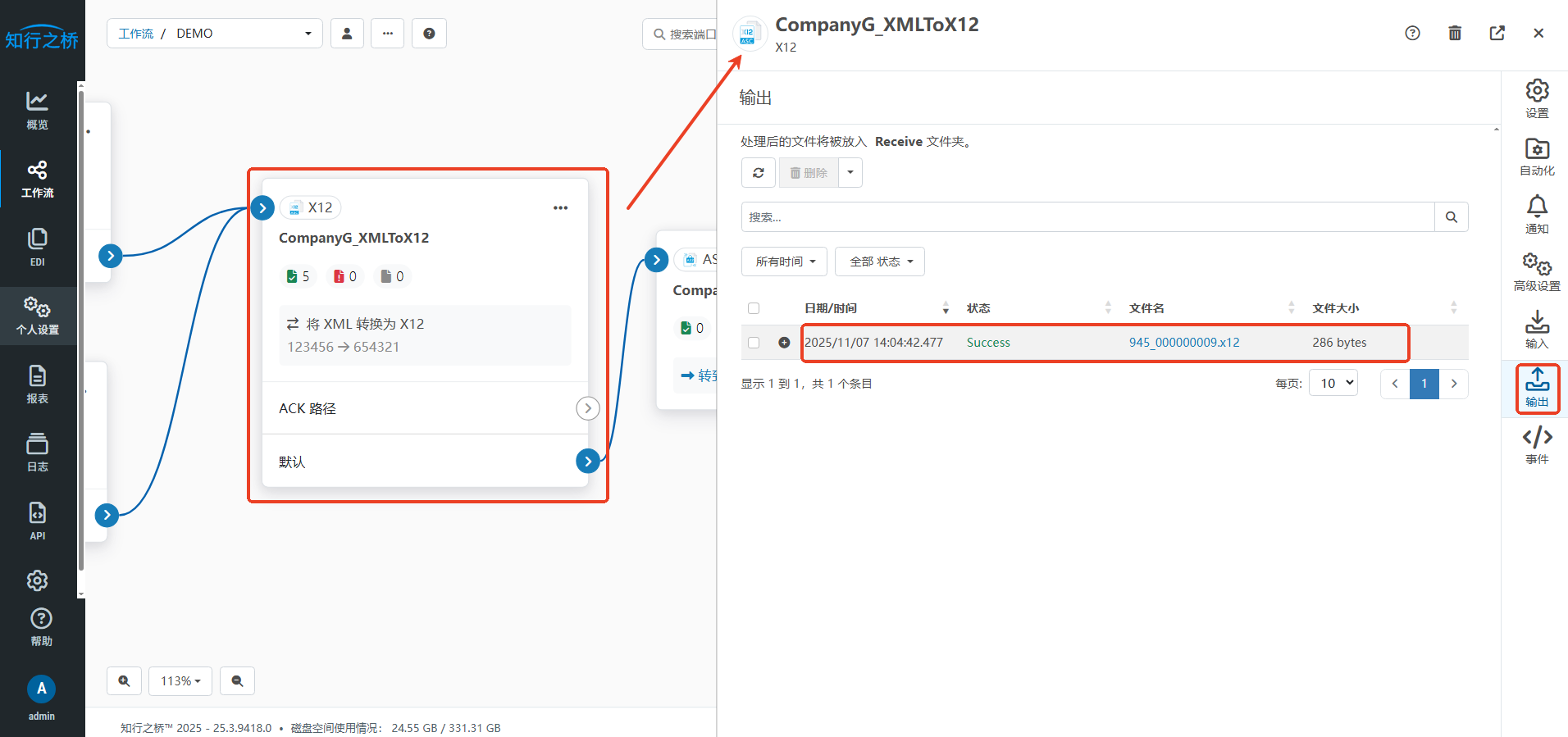

File 端口抓取到文件后，导航到端口 ID 为 CompanyG_XMLToX12 的 X12端口中，在 输出 选项卡下可以看到刚刚接收的945文件的状态为 Success ，这时就可以下载或查看 X12 文件了。

_*你启动并运行了吗？*_

如果答案是肯定的，那么恭喜你成功地配置了 物流商 EDI 方案示例工作流！如果你遇到任何问题或有任何疑问，请随时联系我们。
